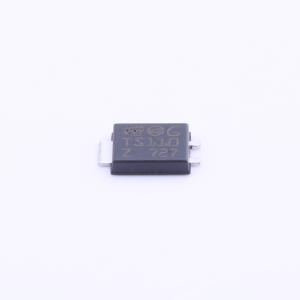

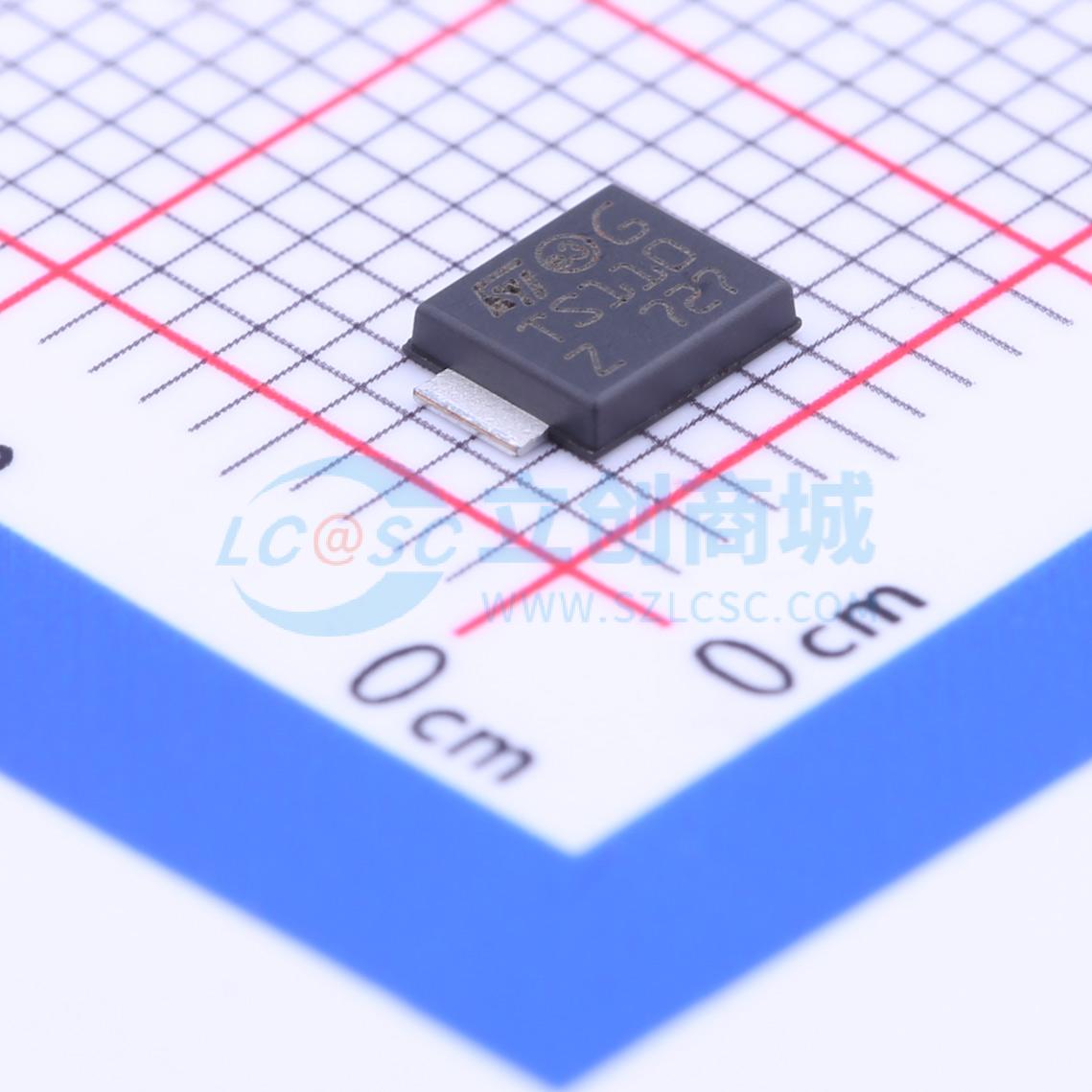

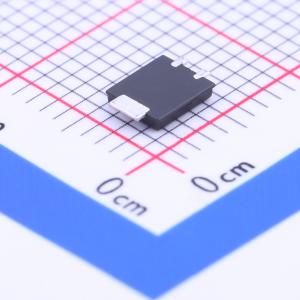

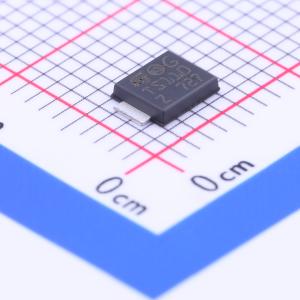

TS110-8UF
800V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于断路器的高浪涌电压1.25 A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS110-8UF
- 商品编号
- C221508
- 商品封装
- SMBflAt-3
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 1.25A | |
| 浪涌电流 | 20A | |
| 门极平均耗散功率(PG(AV)) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 100uA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 12mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TS110-8系列因其高灵敏度触发电平，适用于可用栅极电流有限的断路器应用。TS110-8具备1250 V直接浪涌电压能力，可增强整个断路器的高鲁棒性。其低泄漏电流可降低断路器整个生命周期的功耗。高关态抗扰度（200 V/μs）确保在市电上出现电快速瞬变（EFT）时断路器不会误跳闸。TS110-8提供通孔TO-92封装（带有GAK和KGA引脚排列）以及SMBflat-3L封装。与标准SCR相比，TS110-8具有过电压自保护功能。它可通过切换到导通状态（在50 Hz市电上持续不到10 ms）安全承受AC线路直接浪涌电压，从而通过负载耗散能量冲击。负载限制了通过TS110-8的电流。过电压自保护基于过电压撬棒技术，即使在高导通电流上升率下也能工作。TS110-8在直接浪涌和下一个零电流交叉后可恢复其阻断电压能力，此类非重复性测试至少可进行10次。其封装环氧树脂符合UL94 V0标准，且为无铅封装。
商品特性
- 通态均方根电流：1.25 A
- 重复峰值关态电压：800 V
- 非重复直接浪涌峰值关态电压：1250 V
- 非重复反向浪涌峰值关态电压：900 V
- 触发栅极电流：100 μA
- 高关态抗扰度：200 V/μs
- 符合ECOPACK®2标准的组件
应用领域
- GFCI（接地故障断路器）
- AFCI（电弧故障断路器）
- RCD（剩余电流装置）
- RCBO（带过载保护的剩余电流断路器）
- AFDD（电弧故障检测装置）
