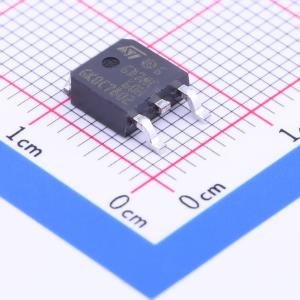

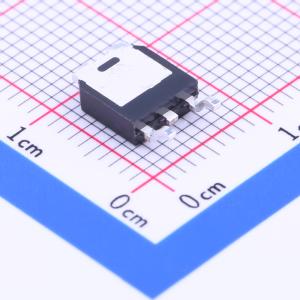

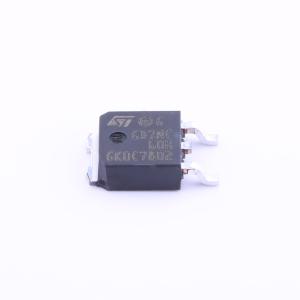

温馨提醒：图片仅供参考，商品以实物为准
STGD7NC60HT4
采用先进PowerMESH技术的快速IGBT，适用于谐振或软开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGD7NC60HT4
- 商品编号
- C221505
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 70W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 25A | |
| 集电极脉冲电流(Icm) | 50A | |
| 集电极截止电流(Ices) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.85V | |
| 栅极阈值电压(Vge(th)) | 5.75V | |
| 栅极电荷量(Qg) | 35nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 720pF | |
| 输出电容(Coes) | 81pF | |
| 反向传输电容(Cres) | 17pF | |
| 开启延迟时间(Td(on)) | 18.5ns | |
| 关断延迟时间(Td(off)) | 72ns | |
| 导通损耗(Eon) | 95uJ | |
| 关断损耗(Eoff) | 115uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
该器件是一款采用先进PowerMESH技术开发的超快速IGBT。该工艺确保了开关性能与低导通状态特性之间的良好平衡。
商品特性
- 低导通压降（VCE(sat)）
- 高频工作频率可达70 kHz
应用领域
- 开关应用
- 谐振或软开关应用
