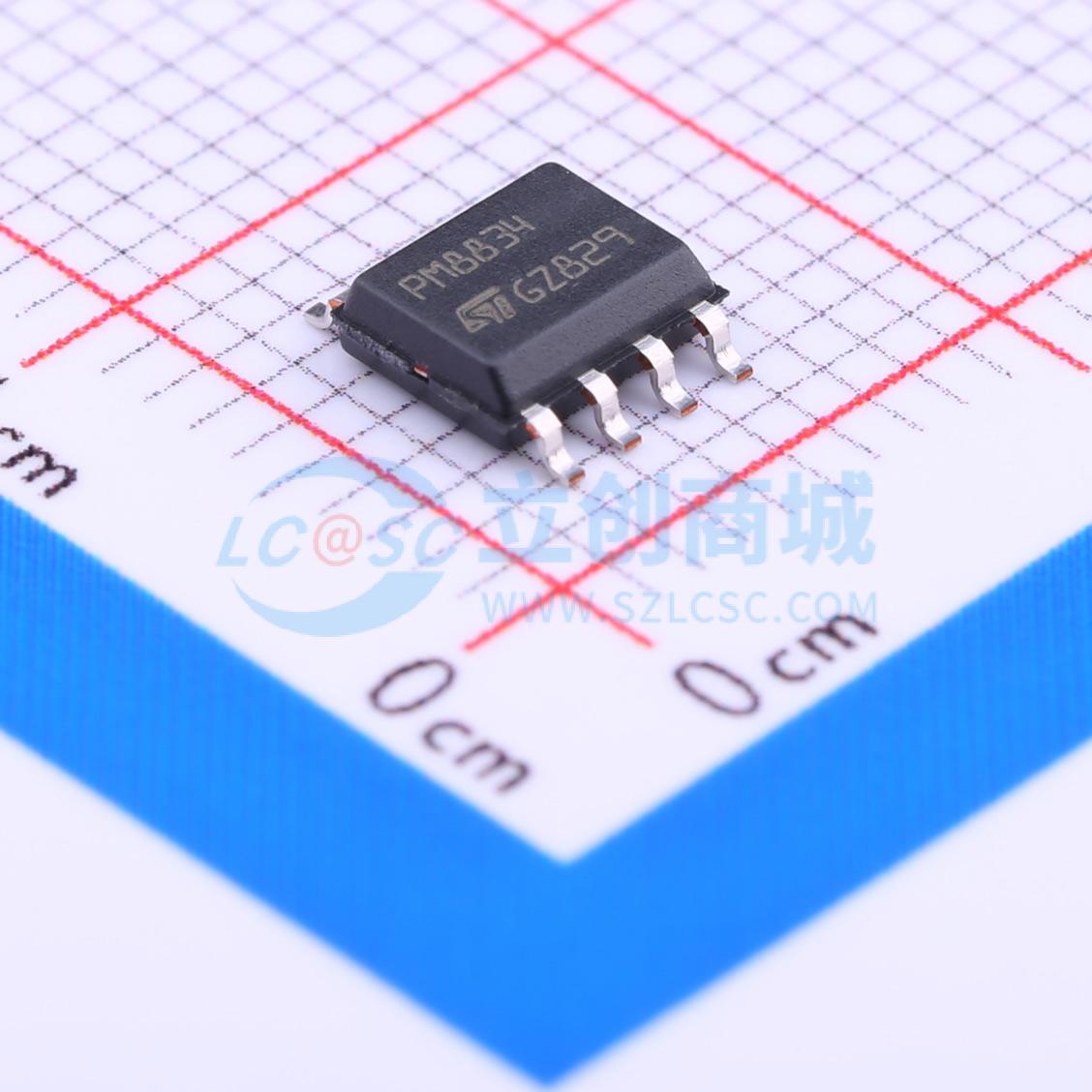

温馨提醒：图片仅供参考，商品以实物为准
PM8834TR
4A双路低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4 A双低侧MOSFET驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- PM8834TR
- 商品编号
- C221495
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 5V~18V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 30ns | |
| 工作温度 | -40℃~+105℃ | |
| 输入高电平(VIH) | 2.2V~2.5V | |
| 输入低电平(VIL) | 800mV~1.1V | |
| 静态电流(Iq) | 3.5mA |
商品概述
PM8834是一款灵活的高频双路低端驱动器，专为与高电容MOSFET和IGBT配合使用而设计。PM8834的两个输出端均可独立吸收和提供4 A电流。通过将两个PWM输出端并联，可获得更高的驱动电流（最高可达8 A）。PM8834提供两个独立的使能信号，可用于使能一条或两条输出线路的操作。PM8834可与CMOS/TTL兼容的PWM信号配合使用。
商品特性
- 双路独立低端MOSFET，具备4 A吸收和提供电流能力
- 独立使能
- 驱动器输出可并联以实现更高驱动能力
- 相互传播延迟：低
- 5 V - 18 V CMOS/TTL兼容输入电平
- 宽输入电压范围
- 内置带抗交叉导通保护的驱动器
- 低偏置开关电流
- 宽工作温度范围：-40 ℃至105 ℃
应用领域
- DC-DC转换器
- D类开关放大器
