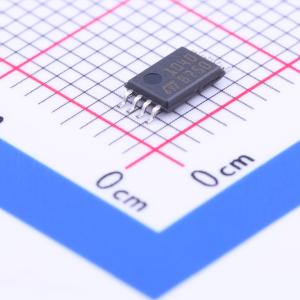

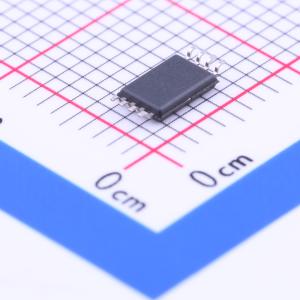

温馨提醒：图片仅供参考，商品以实物为准
SPV1040TTR
高效率太阳能电池充电器
- 描述
- 带嵌入式MPPT的高效太阳能电池充电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- SPV1040TTR
- 商品编号
- C221500
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 300mV~5.5V | |
| 输出电压 | 2V~5.2V | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 |
商品概述
SPV1040器件是一款低功耗、低电压的单片升压转换器，输入电压范围为0.3 V至5.5 V，能够使单个太阳能电池（或燃料电池）产生的能量最大化，在这种应用场景中，低输入电压处理能力极为重要。由于内置了最大功率点跟踪（MPPT）算法，即使在环境条件变化（如光照、污垢、温度）的情况下，SPV1040在从电池收集并传输到输出的功率方面也能提供最高效率。该器件采用输入电压调节环路，通过电阻分压器固定充电电池电压。根据充电电流要求，使用电流检测电阻设置最大输出电流。如果达到最大电流阈值（最高1.8 A）或超过最高温度限制（最高155 °C），SPV1040会停止PWM开关，从而保护自身和其他应用设备。SPV1040的另一项内置功能是输入源反极性保护，可防止在输入端太阳能电池板反接时造成损坏。
商品特性
- 0.3 V至5.5 V工作输入电压
- 140 mΩ内部同步整流器
- 120 mΩ内部功率有源开关
- 100 kHz固定PWM频率
- 占空比由MPPT算法控制
- 输出电压调节、过流和过温保护
- 输入源反极性保护
- 内置软启动
- 效率高达95%
- 3×4.4 mm TSSOP8封装
应用领域
- 智能手机和GPS系统
- 无线耳机
- 小型电器、传感器
- 便携式媒体播放器
- 数码相机
- 玩具和便携式医疗设备
