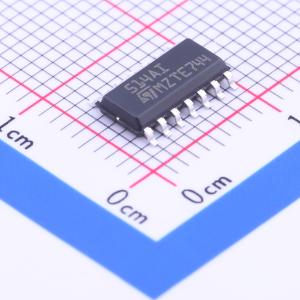

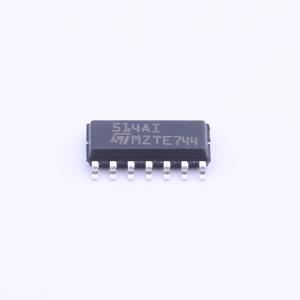

温馨提醒：图片仅供参考，商品以实物为准
TS514AIDT
低噪声和低畸变（8nV/sqrtHz & 0.03%）
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS514AIDT
- 商品编号
- C221501
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | 80pA/℃ | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 6V~30V | |
| 双电源(Vee~Vcc) | 6V~30V |
商品概述
TS514器件是一款高性能四路运算放大器，芯片内置频率和相位补偿功能。尽管具有高增益带宽，但内部相位补偿功能可确保其作为电压跟随器稳定工作。 该电路在整个电源电压范围内呈现出非常稳定的电气特性，特别适用于专业和电信应用（例如有源滤波器）。
商品特性
- 低输入失调电压：最大500 μV
- 低功耗
- 短路保护
- 低失真、低噪声
- 高增益带宽积
- 高通道隔离度
- 2 kV静电放电（ESD）保护
应用领域
- 专业应用
- 电信应用
- 有源滤波器
