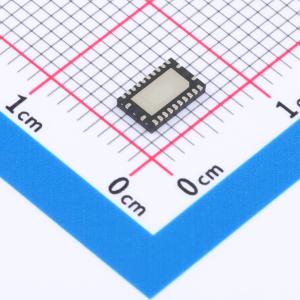

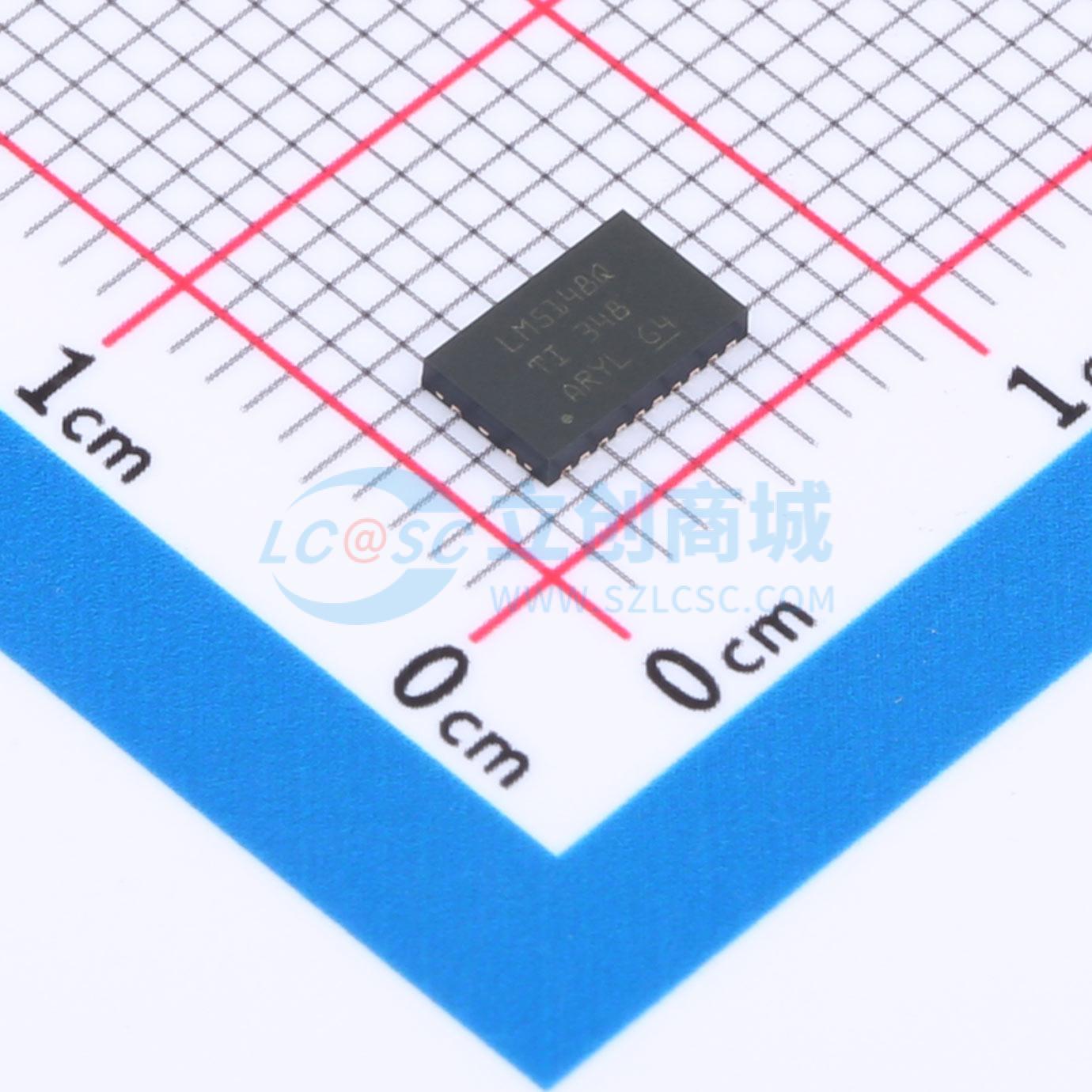

LM5148QRGYRQ1

降压型 3.5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款80V超低IQ同步降压直流/直流控制器,适合高电流单输出应用。该控制器使用峰值电流模式控制架构,可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。可设置为以两相模式(并联输出)运行,实现精确的电流共享,适合高电流应用。该器件可在低至3.5V的输入电压和接近100%的占空比(如果需要)下运行。具有一种独特的EMI降低特性,称为双随机展频(DRSS)。将低频三角调制与高频随机调制相结合,可分别在低频和高频频带上降低EMI干扰。此项混合技术符合业界通用的EMC测试中指定的多种分辨率带宽(RBW)设置。
品牌名称: TI(德州仪器)
商品型号: LM5148QRGYRQ1
商品编号: C20345493
商品封装: VQFN-24(3.5x5.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM5148-Q1 是一款 80V 超低 IQ 同步降压直流/直流控制器，适合高电流单输出应用。该控制器使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。LM5148-Q1 可设置为以两相模式（并联输出）运行，实现精确的电流共享，适合高电流应用。该器件可在低至 3.5V 的输入电压和接近 100% 的占空比（如果需要）下运行。LM5148-Q1 具有一种独特的 EMI 降低特性，称为双随机展频 (DRSS)。将低频三角调制与高频随机调制相结合，可分别在低频和高频频带上降低 EMI 干扰。此项混合技术符合业界通用的 EMC 测试中指定的多种分辨率带宽 (RBW) 设置。LM5148-Q1的其他特性包括 150℃ 最大工作结温、可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成VCC偏置电源稳压器、3ms内部软启动时间和带自动恢复功能的热关断保护。LM5148-Q1 控制器采用 3.5mm × 5.5mm 24 引脚 VQFN 和 19 引脚 VQFN 4.50mm × 3.5mm 热增强型封装，具有可湿性侧面引脚，便于在制造期间进行光学检测。对于在低电压引脚和高电压引脚之间需要额外引脚间距的高电压应用，通过移除引脚将引脚间距增加至 0.6mm 。为了增加 VIN 与外露焊盘之间的间距，外露焊盘减小至 1.7mm × 2.3mm 。为了满足可靠性和稳健性方面的标准，通常需要执行 100% 组装后自动视觉检查(AVI)。可润湿侧翼工艺的开发就是为了解决无引线封装侧引线的润湿性问题。LM5148-Q1采用具有可润湿侧翼的24引脚VQFN和19引脚VQFN封装，可提供可焊性的直观指示，从而缩短检查时间并降低制造成本。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级 1: -40℃ 至 +125℃ 环境工作温度范围
功能安全型
可提供用于功能安全系统设计的文档
集成式EMI缓解
可选双随机展频 (DRSS) 特性，可在低频和高频频带上增强 EMI 降低性能
针对CISPR25 5级要求进行了优化
多功能同步直流/直流降压控制器
宽输入电压范围为 3.5 V 至 80 V
1% 精度、固定 3.3V/5V/12V 或 0.8V 至 55V 可调输出电压
150℃ 最大结温
2.3 μA 关断模式电流
9.5 μA 空载睡眠电流
内部3ms软启动斜坡
最多可堆叠两个相位
内部自举二极管
开关频率范围为 100kHz 至 2.2MHz
同步输入和同步输出功能
固有保护特性，可实现稳健设计
内部断续模式过流保护
使能和PGOOD功能
VCC、VDDA和栅极驱动UVLO保护
内部或外部环路补偿
具有迟滞功能的热关断保护
具有可湿性侧面的VQFN-24封装
用于增加高压引脚间距的 VQFN-19 封装
用户可选二极管仿真功能，可在轻负载条件下降低电流消耗
开漏电源正常标志，用于故障报告和输出监控
精密使能输入
单调启动至预偏置负载
集成VCC偏置电源稳压器
带自动恢复功能的热关断保护

应用领域

汽车电子系统
高级驾驶辅助系统 (ADAS)
信息娱乐系统与仪表组
车身电子装置

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~80V
	输出电压	800mV~55V
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
