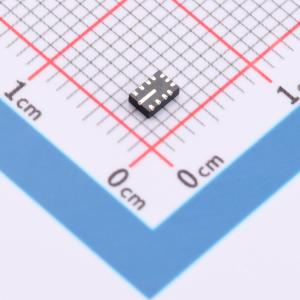

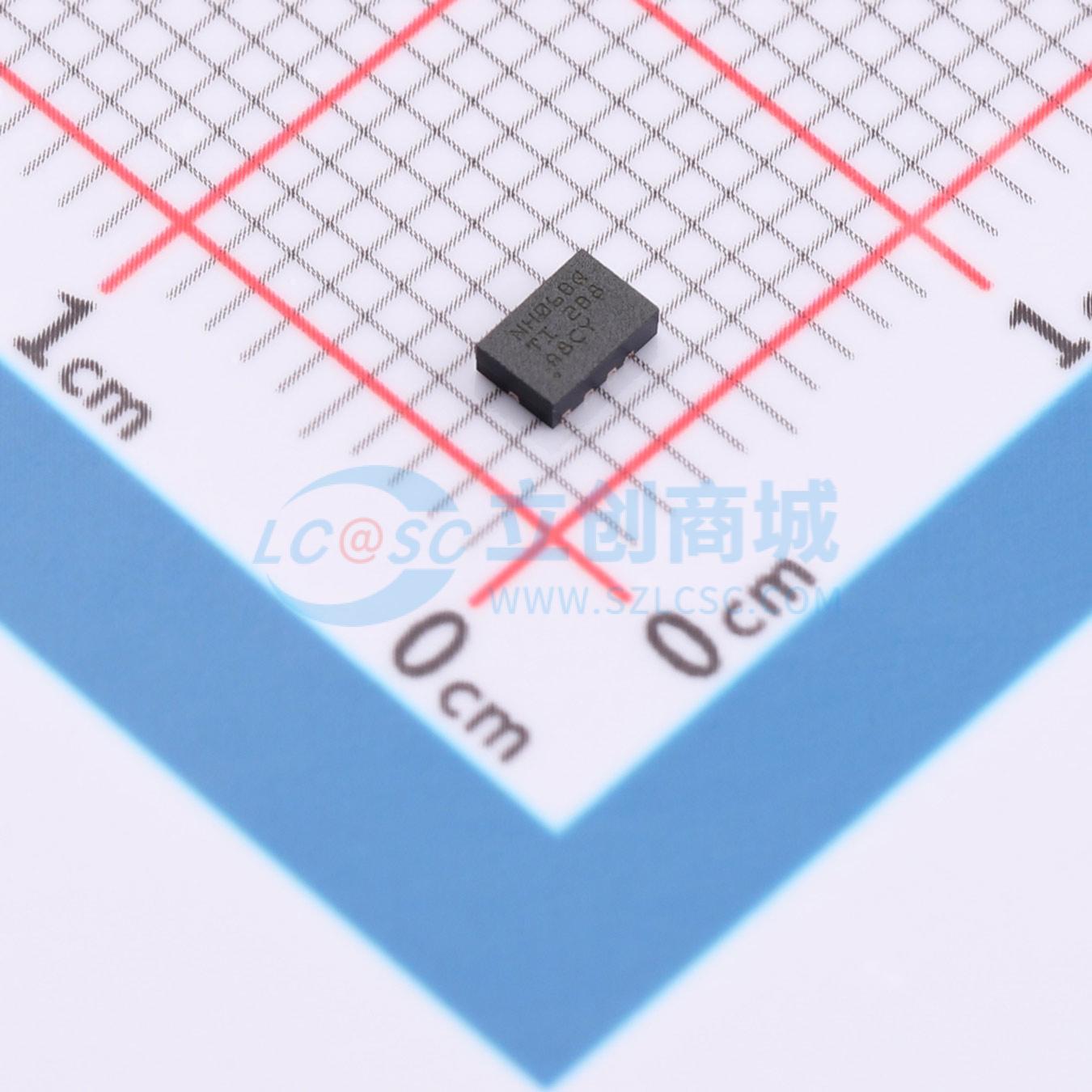

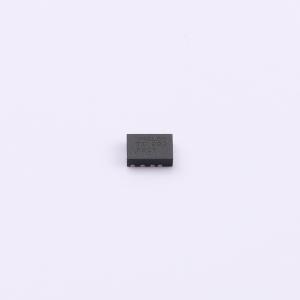

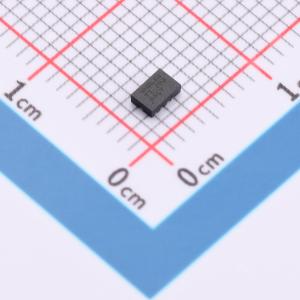

LMR36006BQRNXRQ1
适用于汽车应用的异步降压DC/DC转换器，采用峰值电流模式控制架构，具有内部补偿，支持宽输入电压范围和多种输出电压选项，支持同步和可调开关频率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR36006BQRNXRQ1
- 商品编号
- C20345528
- 商品封装
- VQFN-12-HR(2x3)
- 包装方式
- 编带
- 商品毛重
- 3.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~60V | |
| 输出电压 | 1V~57V | |
| 输出电流 | 600mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；EMI优化(抖频模式)；工作状态指示 |
商品概述
LMR36506-Q1 是业界最小的 65V、0.6A 同步降压 DC/DC 转换器，采用 2mm×2mm HotRod 封装。这款易用的转换器能够处理高达 70V 的输入电压瞬变，具备出色的 EMI 性能，并支持固定 3.3V、5V 及其他可调输出电压。 LMR36506-Q1 使用带有内部补偿的峰值电流模式控制架构，以最小的输出电容保持稳定运行。其宽输入工作范围有助于在深度输入电压骤降的情况下保持功能，使其成为能够承受严重冷启动脉冲的汽车应用的理想选择。LMR36506-Q1 中的 PGOOD 标志可精确指示输出电压状态，无需外部监控器。从 FPWM 到 PFM 的无缝转换以及超低待机静态电流，使 LMR36506-Q1 在低输出负载下支持更高的系统效率。MODE/SYNC 引脚变体有助于将 LMR36506-Q1 与外部时钟同步。通过选择合适的电阻，LMR36506-Q1 的 RT 引脚变体也可以外部编程为任何所需的开关操作频率。LMR36506-Q1 的丰富功能旨在简化各种汽车终端设备的应用。
商品特性
- 符合 AEC-Q100 汽车应用标准：
- 器件温度等级 1：环境温度 TA 为 -40°C 至 +125°C
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 在 1mA 时效率 >80%
- 在 24VIN 至 3.3VOUT（固定输出选项）时，静态电流 Iq 为 4μA（开关状态）
- 解决方案尺寸小且元件成本低
- 采用 2mm×2mm 带可焊侧翼的 HotRod 封装
- 内部补偿
- 专为汽车应用设计：
- 结温范围为 -40°C 至 +150°C
- 伪随机扩频与 CISPR 25 EMI 标准兼容
- 宽输入电压范围：3.0V（下降阈值）至 65V
- 提供可调、3.3V 和 5V 固定输出电压选项
- 可通过 MODE/SYNC 引脚变体实现同步
- 可通过 RT 引脚变体将频率调节为 200kHz 至 2.2MHz
- 引脚与 LMR36503-Q1（65V，300mA）兼容
应用领域
- 高级驾驶辅助系统（ADAS）
- 车身电子与照明
- 信息娱乐与仪表盘
