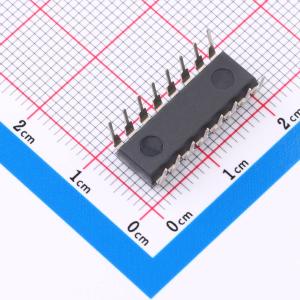

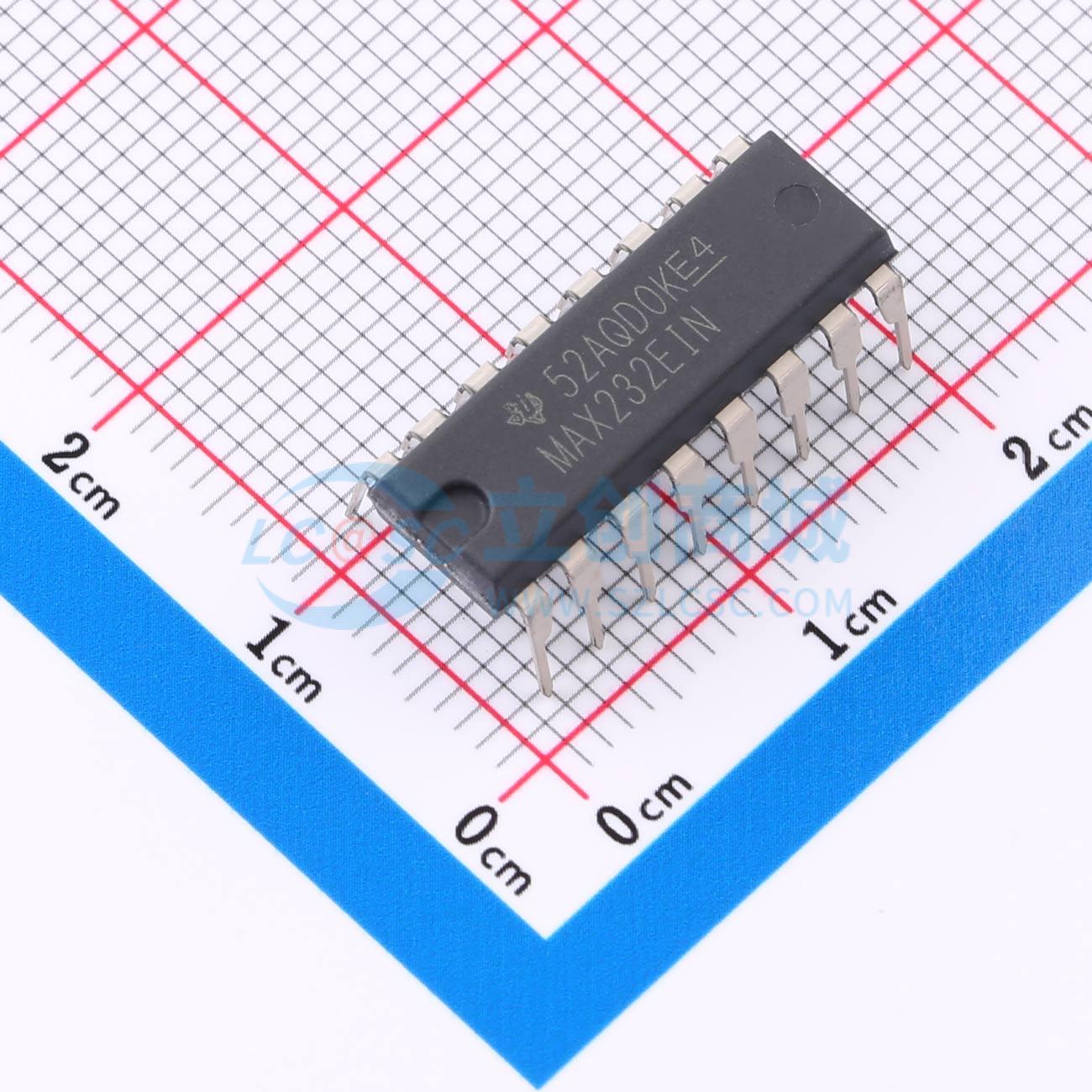

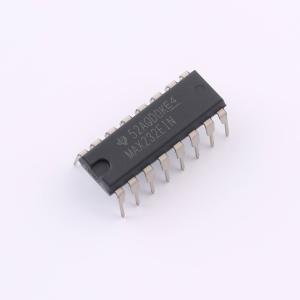

温馨提醒：图片仅供参考，商品以实物为准
MAX232EINE4
MAX232EINE4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX232E 具有 ±9V 输出和 ±15kV IEC-ESD 保护的 5V 双通道 250kbps RS-232 线路驱动器/接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX232EINE4
- 商品编号
- C20345547
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作电压 | 4.5V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX232E是一款双驱动器和接收器，包含一个电容式电压发生器，可通过单一5V电源提供符合RS232-F标准的电压电平。每个接收器将RS-232输入转换为5V TTL/CMOS电平。该接收器的典型阈值为1.3V，典型迟滞为0.5V，可接受±30V的输入。每个驱动器将TTL/CMOS输入电平转换为TIA/RS-232-F电平。
商品特性
- 符合或超过TIA/RS-232-F和国际电信联盟（ITU）V.28建议标准
- RS-232总线引脚的ESD保护：±15kV人体模型（HBM）、±8kV IEC61000-4-2接触放电、±15kV IEC61000-4-2气隙放电
- 采用1μF电荷泵电容，由单一5V电源供电
- 最高工作速率可达250 kbit/s
- 两个驱动器和两个接收器
- 低电源电流：典型值为8mA
应用领域
- TIA/RS-232-F
- 电池供电系统
- 终端设备
- 调制解调器
- 计算机
