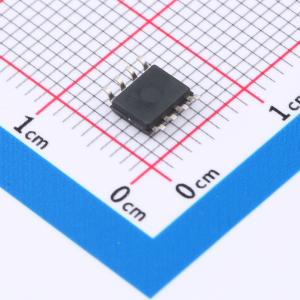

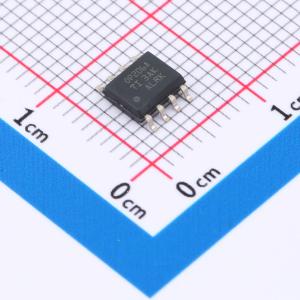

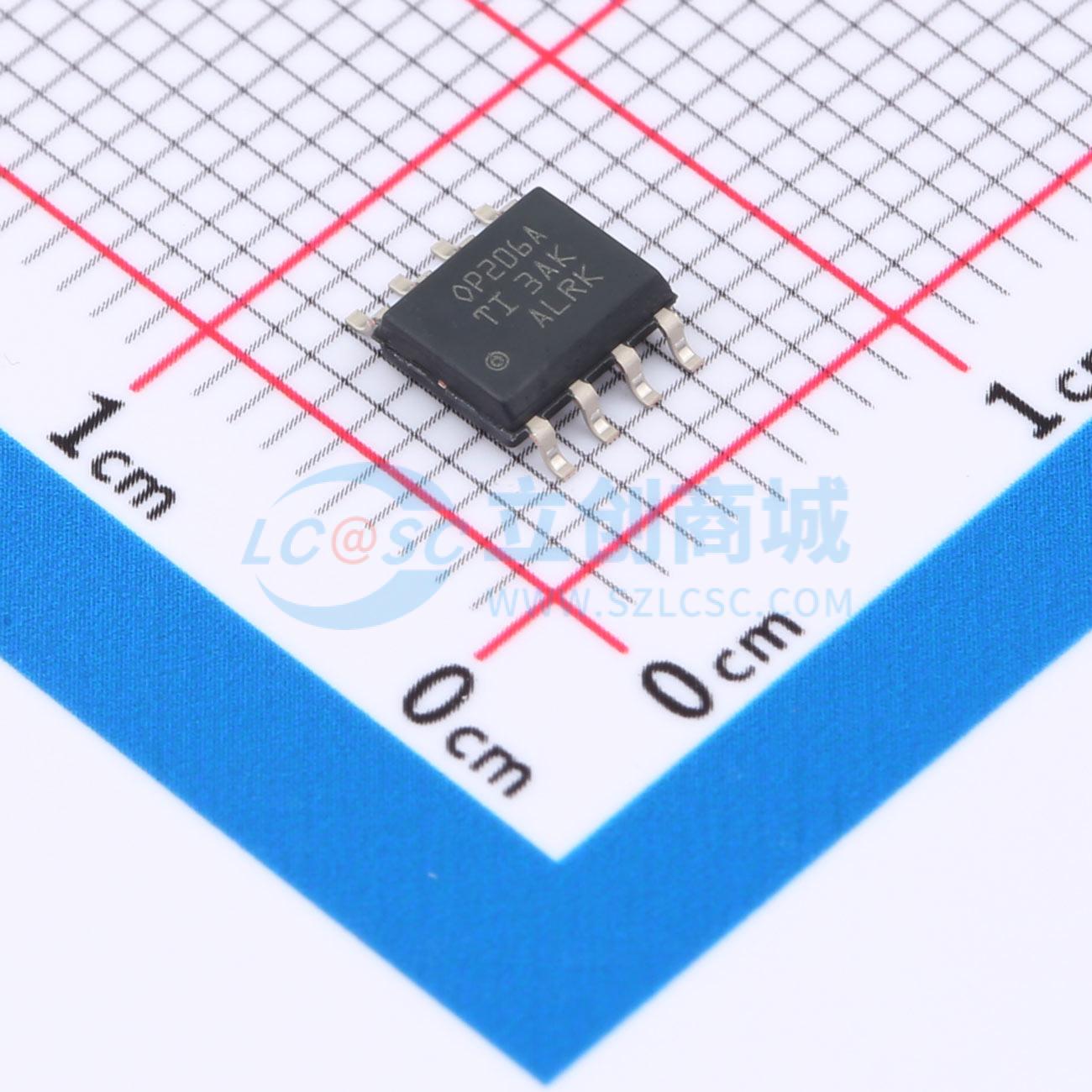

温馨提醒：图片仅供参考，商品以实物为准
OPA206ADR
OPA x206 具备输入过压保护功能的低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA206 具有超 ™ 输入和 OVP 的低功耗 (240μA)、低噪声 (8nV/√Hz)、精密 e-trim™ 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA206ADR
- 商品编号
- C20345568
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1502克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.6MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPA206、OPA2206和OPA4206（OPAx206）是行业标准OPAx277系列的下一代产品，增加了输入过压保护功能。这些采用超级β输入的精密双极性e-trim™运算放大器，运用德州仪器（TI）专有的微调技术，实现了±4 µV（典型值）的输入失调电压和±0.08 µV/℃（典型值）的输入失调电压漂移。当输入信号超出电源范围时，输入过压保护功能启动，可承受超出任一电源电压达40 V的过压。这一特性无需外部电路来防止放大器损坏，从而减小了尺寸并降低了成本。 OPAx206仅需220 µA（典型值）的电流，即可实现3.6 MHz的速度功率比。这些器件在1 kHz时还实现了仅8 nV/√Hz的低电压噪声密度。OPAx206的超级β输入具有极低的输入偏置电流，典型值为100 pA，电流噪声密度为110 fA/√Hz。 OPAx206的高性能使其成为需要高精度和低功耗系统的理想选择，例如可编程逻辑控制器中的高密度模拟输入模块、现场和便携式仪器系统以及源测量单元。
商品特性
- 集成输入过压保护，可承受超出电源电压±40 V的过压
- e-trim™运算放大器性能
- 低失调电压：25 µV（最大值）
- 低失调电压漂移：±0.5 µV/℃（最大值）
- 超级β输入
- 输入偏置电流：500 pA（最大值）
- 输入电流噪声：110 fA/√Hz
- 0.1 Hz至10 Hz低噪声：0.2 µVPP
- 电压噪声：8 nV/√Hz
- 开环增益（AOL）、共模抑制比（CMRR）和电源抑制比（PSRR）：> 124 dB（全温度范围）
- 增益带宽积：3.6 MHz
- 低静态电流：240 µA（最大值）
- 压摆率：4 V/µs
- 过载功率限制器
- 轨到轨输出
- 电磁干扰（EMI）和射频干扰（RFI）滤波输入
- 宽电源电压范围：4.5 V至36 V
- 温度范围：-40℃至+125℃
应用领域
- 模拟输入模块
- 混合模块（AI、AO、DI、DO）
- 实验室和现场仪器
- 源测量单元（SMU）
- 数字万用表（DMM）
- 列车控制与管理
- 组串式逆变器
- 数据采集（DAQ）
