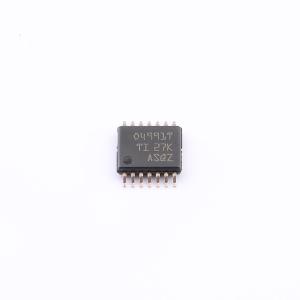

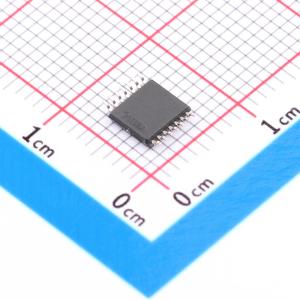

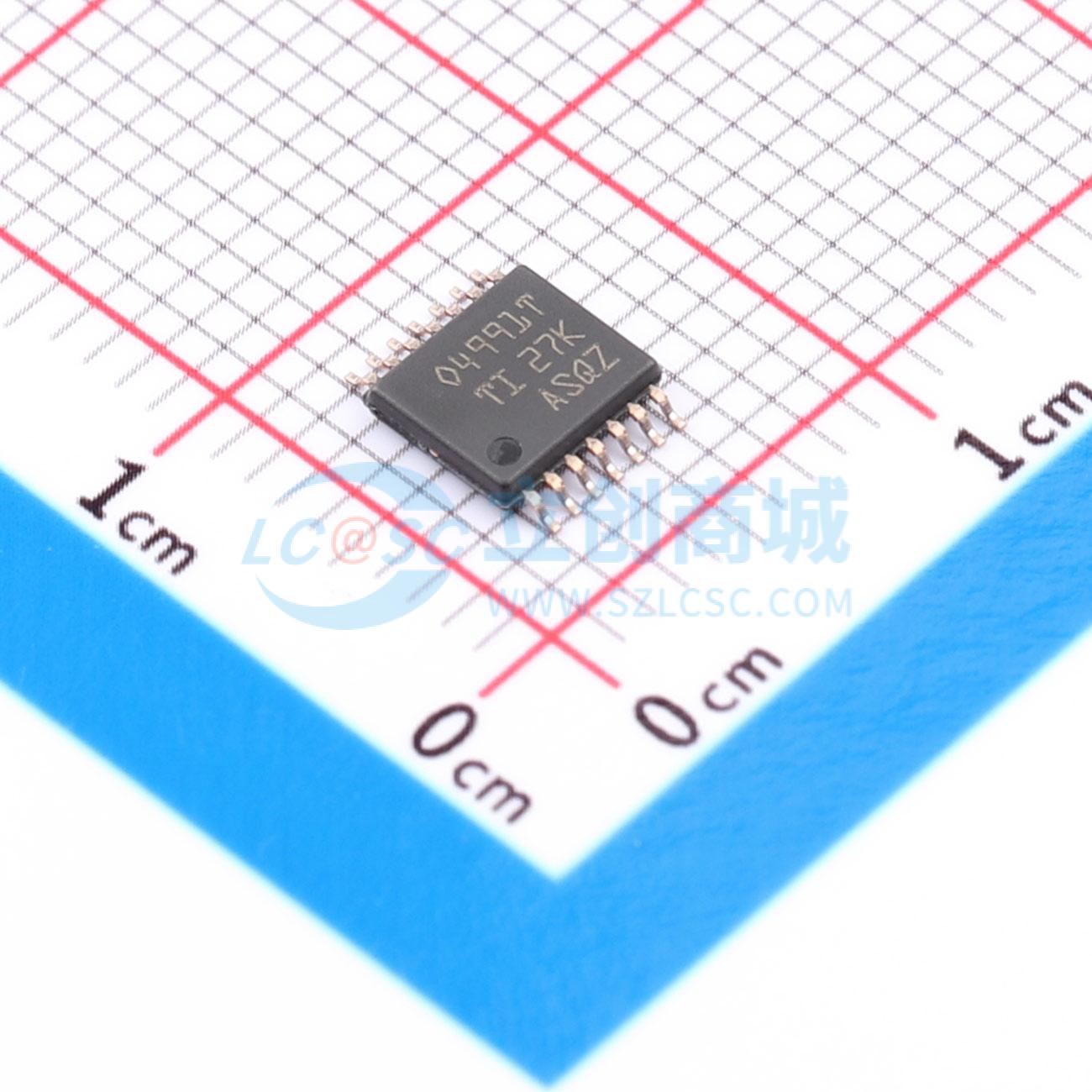

OPA4991TQPWRQ1
OPA4991TQPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4991-Q1 汽车类四路 40V 4.5MHz 低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4991TQPWRQ1
- 商品编号
- C20345605
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 21V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 10.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 560uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 40V | |
| 双电源(Vee~Vcc) | -20V~-1.35V；1.35V~20V |
商品概述
OPAx991-Q1系列（OPA991-Q1、OPA2991-Q1和OPA4991-Q1）是适用于汽车应用的高压（40V）通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调（典型值±125 μV）、低失调漂移（典型值±0.3 μV/℃）、低噪声（10.8 nV/√Hz和1.8 μVPP）以及4.5 MHz带宽。 诸如差分和共模输入电压范围可达电源轨、高输出电流（±75 mA）、高压摆率（21 V/μs）和高容性负载驱动能力（1 nF）等独特特性，使OPAx991-Q1成为适用于高压汽车应用的强大高性能运算放大器。 OPAx991-Q1系列运算放大器采用标准封装（如SOT-23、SC70、SOIC、VSSOP和TSSOP），工作温度范围为-40℃至125℃。
商品特性
- 通过AEC-Q100汽车应用认证
- 温度等级1：环境温度TA为-40℃至+125℃
- 器件HBM ESD分类等级为2A
- 器件CDM ESD分类等级为C6
- 低失调电压：±125 μV
- 低失调电压漂移：±0.3 μV/℃
- 低噪声：1 kHz时为10.8 nV/√Hz
- 高共模抑制比：130 dB
- 低偏置电流：±10 pA
- 轨到轨输入和输出
- 宽带宽：增益带宽积为4.5 MHz
- 高压摆率：21 V/μs
- 高容性负载驱动能力：1 nF
- 适合多路复用器/比较器输入
- 放大器可处理高达电源轨的差分输入
- 放大器可用于开环或作为比较器
- 低静态电流：每个放大器560 μA
- 宽电源范围：±1.35 V至±20 V，2.7 V至40 V
- 出色的电磁干扰抑制比（EMIRR）性能
应用领域
- 针对AEC-Q100一级应用进行优化
- 信息娱乐系统和仪表盘
- 被动安全系统
- 车身电子和照明系统
- 混合动力/电动汽车逆变器和电机控制
- 车载充电器（OBC）和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统（ADAS）
- 高端电流检测
