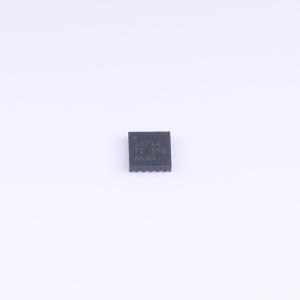

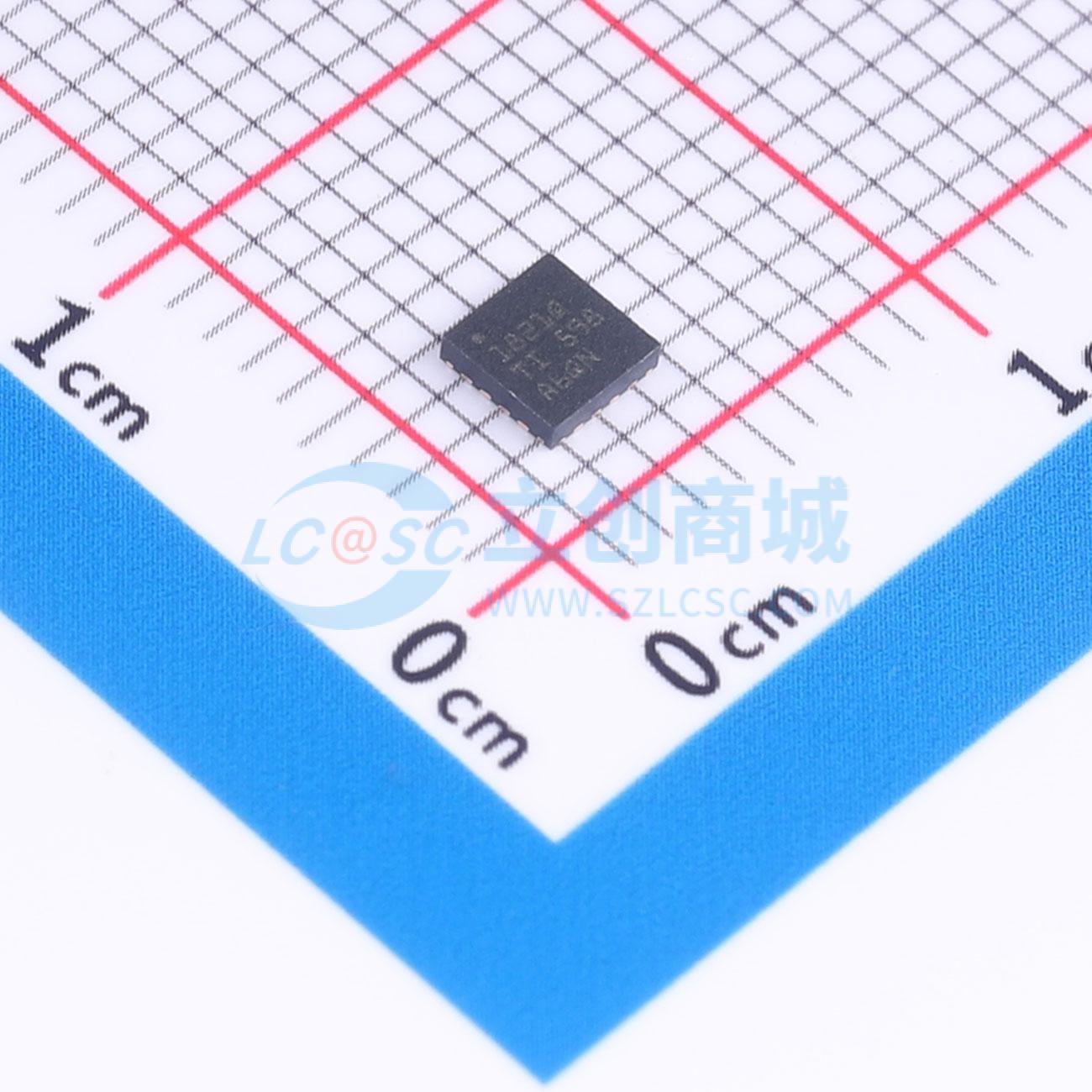

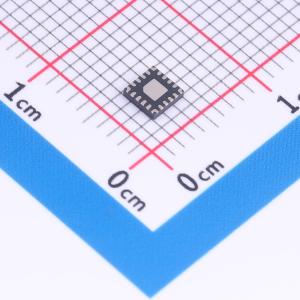

PCM1821QRTERQ1
立体声高性能音频模数转换器，支持多通道采样、多种音频格式及主从模式选择，适用于远场麦克风录音应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM1821QRTERQ1
- 商品编号
- C20345621
- 商品封装
- WQFN-20(3x3)
- 包装方式
- 袋装
- 商品毛重
- 5.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 差分输出；内置基准源；数字滤波；低噪声前端 |
商品概述
PCM182(0/1)-Q1是一款高性能的Burr - Brown音频模数转换器（ADC），支持同时对多达两个模拟通道进行采样。该设备支持差分线路和麦克风输入，满量程信号为2 VRMS。设备集成了锁相环（PLL）、直流去除高通滤波器（HPF），并支持高达192 kHz的采样率。该设备支持时分复用（TDM）或I²S音频格式，可通过硬件引脚电平进行选择。此外，PCM182(0/1)-Q1支持音频总线接口操作的主模式和从模式选择。这些集成的高性能特性，加上能够由3.3 V单电源供电，使该设备成为远场麦克风录音应用中对成本敏感、空间受限的音频系统的理想选择。 PCM182(0/1)-Q1的工作温度范围为 - 40°C至 + 125°C，采用20引脚WQFN封装。
商品特性
- 立体声高性能ADC：
- 2通道模拟麦克风或线路输入
- ADC线路和麦克风差分输入性能：
- PCM1820 - Q1动态范围：
- 启用动态范围增强器时为123 dB
- 禁用动态范围增强器时为113 dB
- PCM1821 - Q1动态范围：106 dB
- 总谐波失真加噪声（THD + N）： - 95 dB
- PCM1820 - Q1动态范围：
- ADC差分2 VRMS满量程输入
- ADC采样率（fS） = 8 kHz ~ 192 kHz
- 硬件引脚控制配置
- 线性相位或低延迟滤波器选择
- 灵活的音频串行数据接口：
- 主或从接口选择
- 32位、2通道TDM
- 32位、2通道I²S
- 音频时钟丢失时自动掉电
- 集成高性能音频PLL
- 单电源供电：3.3 V
- I/O电源供电：3.3 V或1.8 V
- 3.3 V AVDD电源的功耗：
- 采样率为16 kHz时，每通道19.6 mW
- 采样率为48 kHz时，每通道21.3 mW
应用领域
- 汽车主动降噪
- 汽车主机
- 后座娱乐系统
- 数字驾驶舱处理单元
- 远程信息处理控制单元
