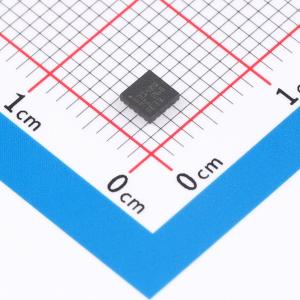

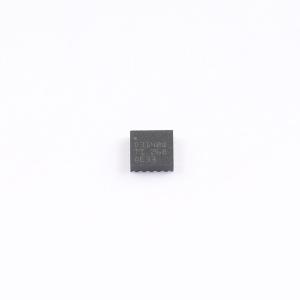

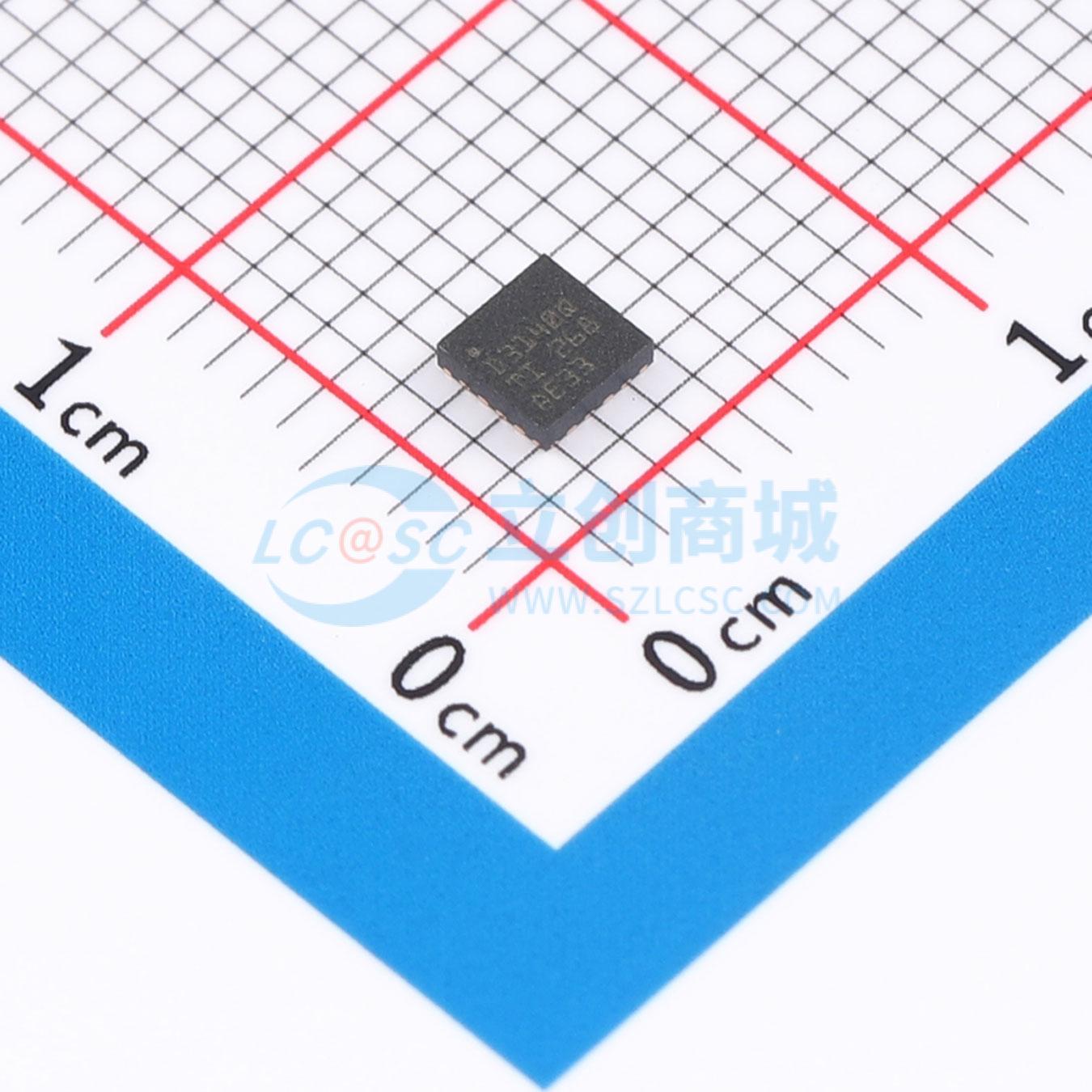

温馨提醒：图片仅供参考，商品以实物为准

PCMD3140QRTERQ1

四通道，PDM输入转TDM或I2S输出转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PCMD3140-Q1 是一款高性能的脉冲密度调制（PDM）输入至时分复用（TDM）或 I2S 输出转换器，支持对 PDM 麦克风输入的多达四个数字通道进行同步采样。该器件集成了可编程数字音量控制、麦克风偏置电压、锁相环（PLL）、可编程高通滤波器（HPF）、双二阶滤波器、低延迟滤波模式，并允许输出采样率高达 768 kHz
品牌名称: TI(德州仪器)
商品型号: PCMD3140QRTERQ1
商品编号: C20345626
商品封装: WQFN-20(3x3)
包装方式: 袋装
商品毛重: 9.24克(g)

商品参数

商品概述

PCMD3140-Q1是一款脉冲密度调制PDM输入转时分复用TDM或I2S输出转换器，支持最多4路PDM麦克风输入数字通道同时采样，器件集成可编程数字音量控制、麦克风偏置电压、锁相环PLL、可编程高通滤波器HPF、双二阶滤波器、低延迟滤波模式，支持最高768kHz的输出采样率，支持TDM、I2S或左对齐LJ音频格式，可通过I2C接口控制，支持音频总线接口主从模式选择，可采用3.3V或1.8V单电源供电，工作温度范围为-40℃~+125℃，采用20引脚WQFN封装，适用于空间受限的远场麦克风录音音频系统。

商品特性

支持4通道PDM麦克风同时转换，实现PDM输入转TDM或I2S输出
5阶PDM输入动态范围为127dB，4阶PDM输入动态范围为117dB
4阶PDM输入2通道求和模式下动态范围为120dB
PDM时钟输出可编程，频率范围为768kHz~6.144MHz
输出采样率可编程，范围为8kHz~768kHz
通道参数可配置，数字音量控制范围为-100dB~27dB，增益校准分辨率为0.1dB，相位校准分辨率为163ns
可生成麦克风偏置电压或电源电压
支持语音活动检测VAD
支持低延迟信号处理滤波器选择
集成可编程高通滤波器和双二阶数字滤波器
采用I2C控制接口
集成音频锁相环
支持自动时钟分频配置
音频串行数据接口支持TDM、I2S、左对齐LJ三种格式，支持16位、20位、24位、32位字长，支持主或从接口模式
单电源可选3.3V或1.8V供电
I/O电源可选3.3V或1.8V供电
1.8V供电下功耗：16kHz采样率时为2.8mW/通道，48kHz采样率时为3.6mW/通道

应用领域

汽车主动降噪
汽车主机
后排娱乐系统
数字座舱处理单元
远程信息处理控制单元

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率(位)	-
	通道数	4
	工作电压	1.8V~3.3V
	接口类型	I2C

	属性	参数值
	芯片类型	-
	工作温度	-40℃~+125℃
	采样率	768kHz
	静态电流(Iq)	-
	功能特性	可编程增益；数字滤波
