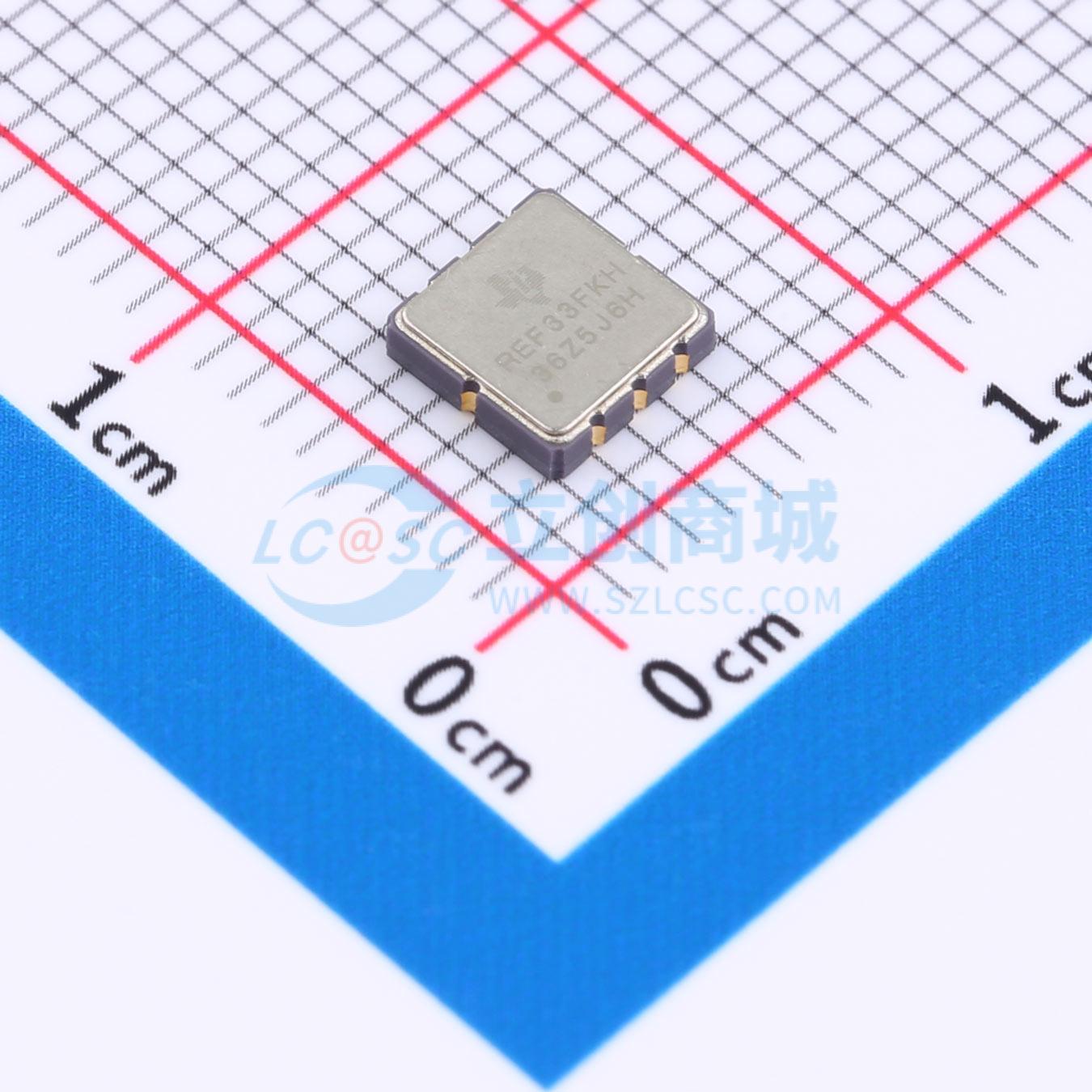

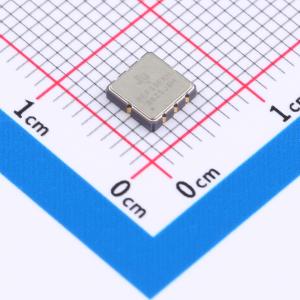

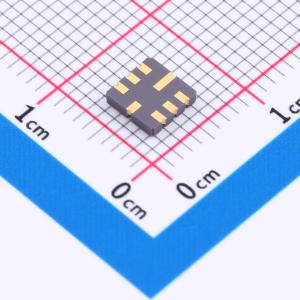

REF7033QFKHT

高精度低噪声电压基准

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: REF7033QFKHT
商品编号: C20345639
商品封装: LCCC-8(5x5)
包装方式: 编带
商品毛重: 0.375克(g)

商品参数

商品概述

REF70是一系列高精度串联电压基准，可提供行业极低噪声(0.23 ppm p-p)、极低温度漂移系数(2 ppm/℃)以及高精度(±0.025%)。REF70具备高PSRR、低压差电压以及出色的负载和线性调整率，有助于满足严格的瞬态要求。这种精度与特性的组合专为测试测量这类要求将精确基准与高精度、高分辨率数据转换器（如ADS8900B、ADS127L01和DAC11001A）配合使用的应用设计，以实现信号链的性能。REF70也适用于对噪声敏感的医疗应用，如超声和X射线，有助于模拟前端实现低噪声测量。REF70系列提供VSSOP和LCCC封装选项。LCCC (FKH)封装为密封陶瓷封装，可实现低长期漂移，适用于需要长时间无需校准即可保持基准稳定的应用。REF70的额定工作温度范围为-40℃ 至 +125℃，宽温度范围支持在各类工业应用中运行。

商品特性

低噪声可实现高精度测量
0.1 Hz至10 Hz范围内1/f噪声:0.23 ppm p-p
10 Hz至1 kHz范围内噪声:0.35 ppm rms
低温度漂移系数
(-40℃至125℃)范围内最大温漂为2 ppm/℃
高精度:最大误差±0.025%
耐潮湿密封陶瓷LCCC封装
出色的长期稳定性(1k hr):35 ppm
低压差:400 mV
输入电压最高可达18 V
输出电流:±10 mA
提供多种输出电压选项:1.25 V、2.5 V、3 V、3.3 V、4.096 V、5 V
方案灵活性高
可适配1 μF至100 μF输出低ESR电容，工作稳定
1 kHz下PSRR为107 dB
工作温度范围:-40℃ 至 +125℃

应用领域

半导体测试设备
高精度数据采集系统
高精度称重秤
超声扫描仪
X射线系统
工业仪器仪表
PLC模拟I/O模块
现场变送器
电力监测

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3.7V~18V
	输出电压	3.3V
	输出电流	10mA
	精度	±0.025%

	属性	参数值
	温度系数	2ppm/℃
	静态电流(Iq)	6mA
	噪声(0.1Hz-10Hz)	0.23ppmp-p
	工作温度	-40℃~+125℃
	功能特性	使能/关断
