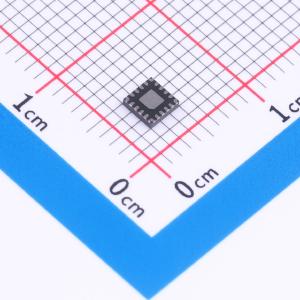

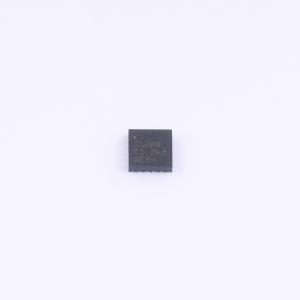

温馨提醒：图片仅供参考，商品以实物为准
PCM5120QRTERQ1
多通道高性能音频模数转换器，支持模拟和数字麦克风输入，具备多种可编程功能，适用于空间受限的音频系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM5120QRTERQ1
- 商品编号
- C20345624
- 商品封装
- WQFN-20(3x3)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可编程增益；数字滤波 |
商品概述
PCM5120-Q1是一款Burr - Brown™高性能音频模数转换器（ADC），支持对多达两个模拟通道或四个数字通道进行脉冲密度调制（PDM）麦克风输入的同时采样。该设备支持线路和麦克风输入，并允许单端和差分输入配置。该设备集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环（PLL）、可编程高通滤波器（HPF）、双二阶滤波器、低延迟滤波模式，并允许高达768 kHz的采样率。该设备支持时分复用（TDM）、I2S或左对齐（LJ）音频格式，并可通过I2C接口进行控制。这些集成的高性能特性，加上能够由3.3 V或1.8 V单电源供电，使该设备成为远场麦克风录音应用中空间受限音频系统的理想选择。PCM5120 - Q1的工作温度范围为 - 40°C至 + 125°C，采用20引脚WQFN封装。
商品特性
- 多通道高性能ADC：
- 2通道模拟麦克风或线路输入
- 4通道数字PDM麦克风
- 最多2个模拟和最多2个数字麦克风通道
- ADC线路和麦克风差分输入性能：
- 动态范围（DR）：
- 启用动态范围增强器（DRE）时为120 dB
- 禁用DRE时为108 dB
- 总谐波失真加噪声（THD + N）： - 95 dB
- 动态范围（DR）：
- ADC通道求和模式，DR性能：
- 禁用DRE，2通道求和时为111 dB
- ADC输入电压：
- 差分输入，2 VRMS满量程输入
- 单端输入，1 VRMS满量程输入
- ADC采样率（fS） = 8 kHz至768 kHz
- 可编程通道设置：
- 通道增益：0 dB至42 dB，0.5 dB步进
- 数字音量控制： - 100 dB至27 dB
- 0.1 dB分辨率的增益校准
- 163 ns分辨率的相位校准
- 可编程麦克风偏置或电源电压生成
- 低延迟信号处理滤波器选择
- 可编程HPF和双二阶数字滤波器
- 自动增益控制器（AGC）
- 语音活动检测（VAD）
- I2C控制接口
- 集成高性能音频PLL
- 自动时钟分频器设置配置
- 音频串行数据接口：
- 格式：TDM、I2S或左对齐（LJ）
- 字长：16位、20位、24位或32位
- 主或从接口
- 单电源供电：3.3 V或1.8 V
- I/O电源供电：3.3 V或1.8 V
- 1.8 V AVDD电源下的功耗：
- 48 kHz采样率时每通道9.5 mW
应用领域
- 汽车主动降噪
- 汽车主机
- 后排座椅娱乐系统
- 数字驾驶舱处理单元
- 远程信息处理控制单元
