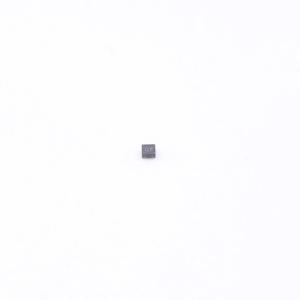

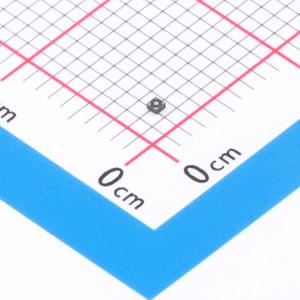

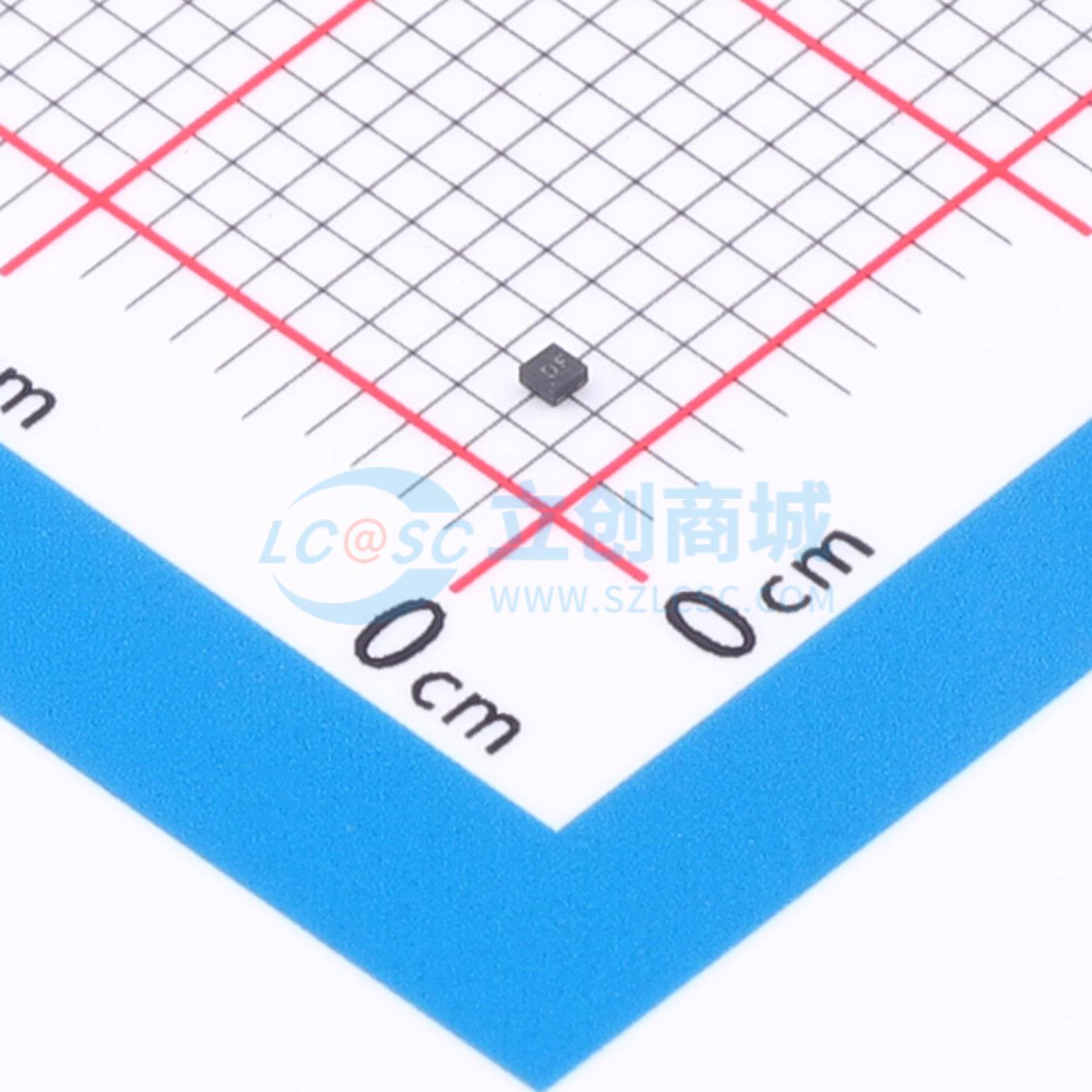

TLV9001ZIDPWR
适用于成本敏感型系统的低功耗、轨到轨输入输出、1MHz 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9001 单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9001ZIDPWR
- 商品编号
- C20345934
- 商品封装
- X2-SON-5(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV900x系列包括单通道（TLV9001）、双通道（TLV9002）和四通道（TLV9004）低压（1.8 V至5.5 V）运算放大器（运放），具备轨到轨输入和输出摆幅能力。这些运放为空间受限的应用（如烟雾探测器、可穿戴电子设备和小型家电）提供了经济高效的解决方案，这些应用需要低压运行和高容性负载驱动能力。TLV900x系列的容性负载驱动能力为500 pF，电阻性开环输出阻抗使其在更高容性负载下更易于稳定。这些运放专为低压运行（1.8 V至5.5 V）而设计，性能规格与TLV600x器件相似。 TLV900x系列的稳健设计简化了电路设计。这些运放具有单位增益稳定性、集成的RFI和EMI抑制滤波器，并且在过驱动条件下不会出现相位反转。 TLV900x器件包括关断模式（TLV9001S、TLV9002S和TLV9004S），可使放大器切换到待机模式，典型电流消耗小于1 μA。 所有通道变体（单通道、双通道和四通道）均提供微型封装，如SOT - 553和WSON，以及行业标准封装，如SOIC、MSOP、SOT - 23和TSSOP封装。
商品特性
- 适用于低成本应用的可扩展CMOS放大器
- 轨到轨输入和输出
- 低输入失调电压：±0.4 mV
- 单位增益带宽：1 MHz
- 低宽带噪声：27 nV/√Hz
- 低输入偏置电流：5 pA
- 低静态电流：60 μA/通道
- 单位增益稳定
- 内部RFI和EMI滤波器
- 最低可在1.8 V电源电压下工作
- 由于电阻性开环输出阻抗，在更高容性负载下更易于稳定
- 扩展温度范围：-40℃至125℃
应用领域
- 传感器信号调理
- 电源模块
- 有源滤波器
- 低端电流检测
- 烟雾探测器
- 运动探测器
- 可穿戴设备
- 大型和小型家电
- 电子销售点系统（EPOS）
- 条形码扫描仪
- 个人电子设备
- 暖通空调（HVAC）：供暖、通风和空调
- 电机控制：交流感应
