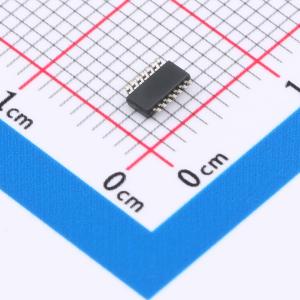

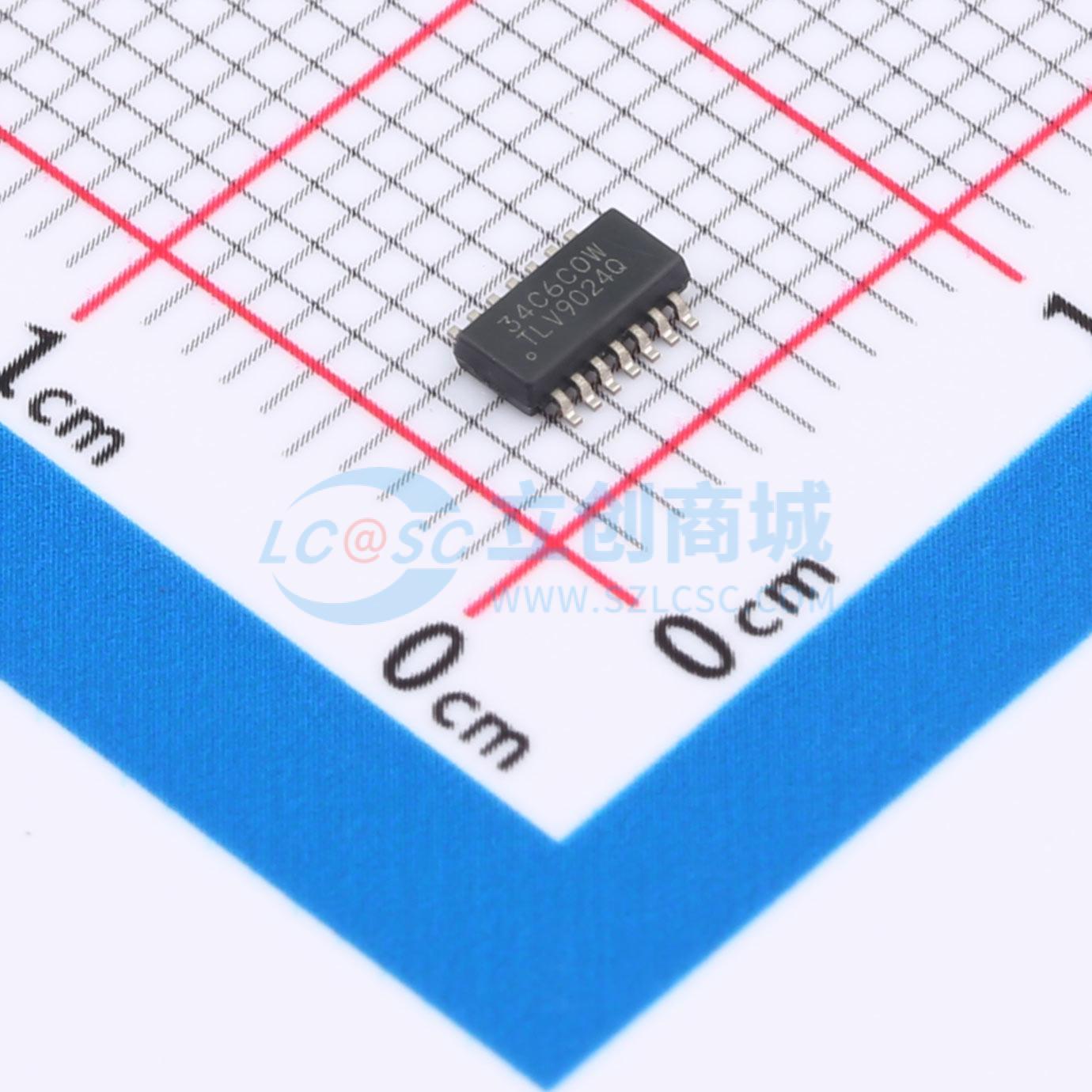

温馨提醒：图片仅供参考，商品以实物为准
TLV9024QDYYRQ1
TLV9024QDYYRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9024-Q1 具有 120ns 延迟的汽车类 5.5V 低压、高性能四路开漏比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9024QDYYRQ1
- 商品编号
- C20345936
- 商品封装
- 14-SOT-23-THIN
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 16uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TLV902x 和 TLV903x 是一系列双通道和四通道比较器。该系列产品具有低输入失调电压、容错输入，以及出色的速度与功耗比，每通道静态电源电流仅为 18 μA 时，传播延迟为 100 ns。 该系列还具备上电复位（POR）功能，可确保在达到最低电源电压之前，输出处于已知状态，从而防止系统上电和断电期间出现输出瞬变。 这些比较器还具有容错输入特性，输入电压最高可达 6 V 而不会损坏，且不会出现输出相位反转。这使得该系列比较器适用于恶劣、嘈杂环境中的精密电压监测。 TLV902x 具有漏极开路输出，可在电源电压以下或以上进行上拉，适用于低压逻辑电平转换。 TLV903x 具有推挽输出级，能够吸收和提供数毫安的电流，以驱动 LED 或电容性负载（如 MOSFET 栅极）。 TLV90x0 和 TLV90x1 是单通道器件的不同引脚排列。 该系列产品的工作温度范围为工业级的 -40℃ 至 +125℃，提供标准有引脚和无引脚封装。
商品特性
- 电源电压范围：1.65 V 至 5.5 V
- 精密输入失调电压：300 μV
- 上电复位（POR），确保启动状态已知
- 具备容错能力的轨到轨输入
- 典型传播延迟：100 ns
- 每通道低静态电流：16 μA
- 低输入偏置电流：5 pA
- 漏极开路输出选项（TLV902x）
- 推挽输出选项（TLV903x）
- 全温度范围：-40℃ 至 +125℃
- 2 kV ESD 保护
- 单通道器件的替代引脚排列（TLV90x0）
应用领域
- 家电
- 楼宇自动化
- 工厂自动化与控制
- 电机驱动
- 信息娱乐与仪表盘
