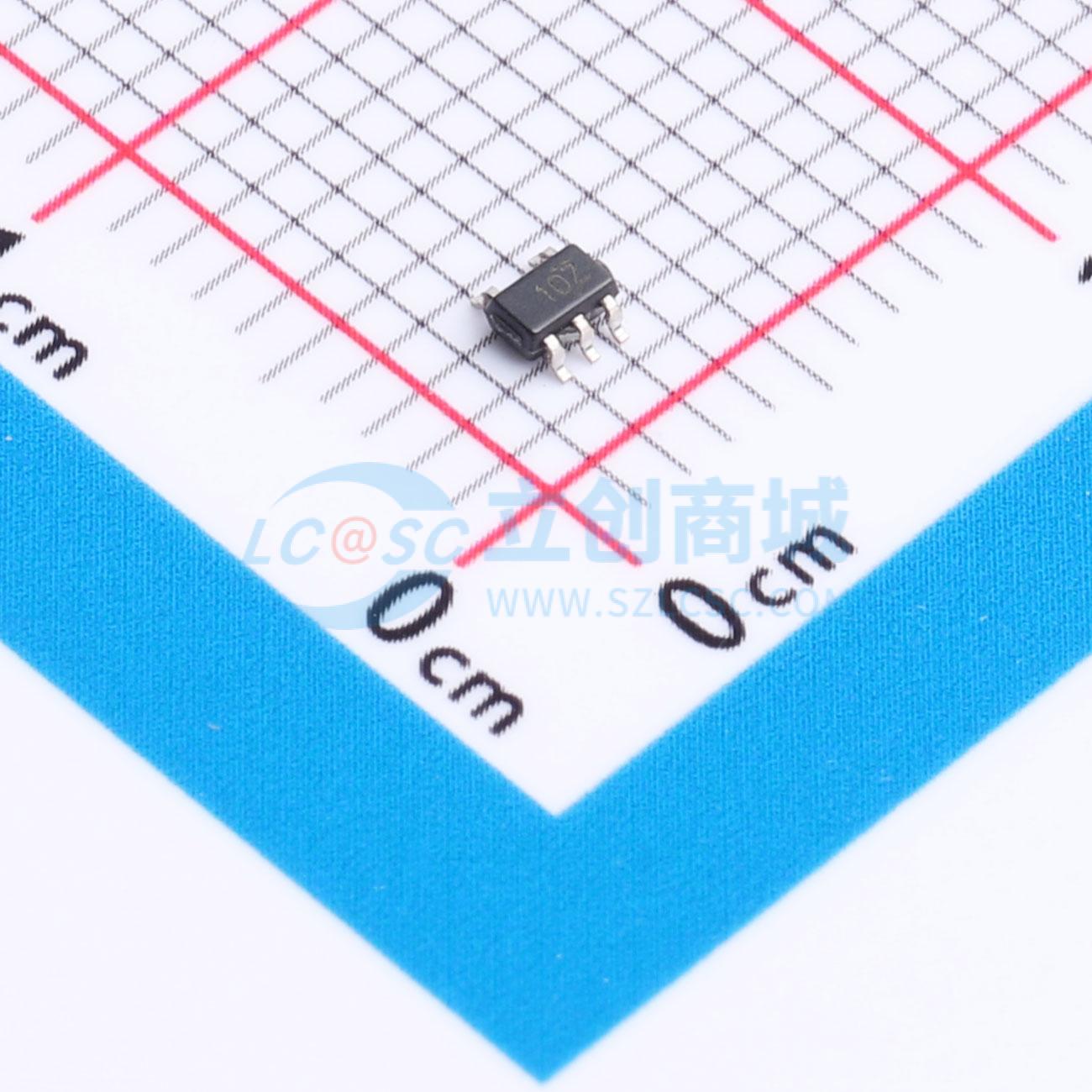

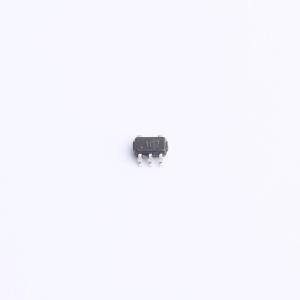

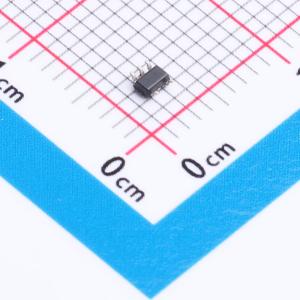

温馨提醒：图片仅供参考，商品以实物为准

TLV9031QDCKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV9031-Q1 具有推挽输出和替代引脚排列的汽车类单路低电压比较器
品牌名称: TI(德州仪器)
商品型号: TLV9031QDCKRQ1
商品编号: C20345940
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

TLV902x-Q1和TLV903x-Q1是一系列汽车级双通道和四通道比较器。该系列产品具有低输入失调电压、容错输入，以及出色的速度与功耗比，传播延迟为100 ns，每通道静态电源电流仅为18 μA。该系列还具备上电复位（POR）功能，可确保在达到最低电源电压之前，输出处于已知状态，从而防止系统上电和断电期间出现输出瞬变。这些比较器还具有容错输入，可承受高达6 V的电压而不损坏，且不会出现输出相位反转。这使得该系列比较器适用于恶劣、嘈杂环境下的精密电压监测。 TLV902x-Q1具有漏极开路输出，可在电源电压以下或以上进行上拉，适用于低压逻辑转换器。 TLV903x-Q1具有推挽输出级，能够吸收和提供数毫安的电流，以驱动LED或电容性负载（如MOSFET栅极）。 TLV90x0-Q1和TLV90x1-Q1是单器件的替代引脚排列。该系列产品的工作温度范围为汽车级的-40℃至+125℃，提供标准有引脚和无引脚封装。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
电源电压范围为1.65 V至5.5 V
上电复位（POR）功能，确保启动状态已知
精密输入失调电压300 μV
典型传播延迟100 ns
每通道低静态电流16 μA
轨到轨输入电压范围超出电源轨
漏极开路输出选项（TLV902x-Q1）
推挽输出选项（TLV903x-Q1）
单器件替代引脚排列选项（TLV90x0）
2 kV ESD保护

应用领域

汽车混合动力/电动汽车和动力系统
信息娱乐系统和仪表盘
车身控制模块
工业领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	300uV
	输入偏置电流(Ib)	5pA
	传播延迟(tpd)	100ns
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	-
	轨到轨	轨到轨输入
	静态电流(Iq)	16uA
	工作温度	-40℃~+125℃
