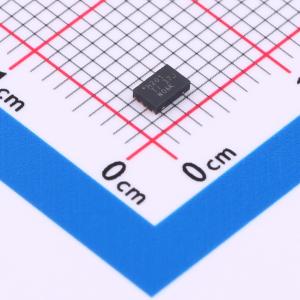

温馨提醒：图片仅供参考，商品以实物为准

TMUX6201RQXR

TMUX620x 36 V, 低导通电阻, 1:1 (SPST), 单通道精密开关，具有1.8V逻辑电平

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双电源范围：±4.5 V 至 ±18 V；单电源范围：4.5 V 至 36 V；低导通电阻：1.2 Ω；低电荷注入：-10 pC；工作温度范围：-40°C 至 +125°C。
品牌名称: TI(德州仪器)
商品型号: TMUX6201RQXR
商品编号: C20345959
商品封装: WSON-8(2x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TMUX620x 是一款互补金属氧化物半导体 (CMOS) 精密开关，采用单通道 1:1 (SPST) 配置。该器件可采用单电源（4.5V 至 36V）、双电源（±4.5V 至 ±18V）或不对称电源（例如 VDD = 12V，VSS = -5V）工作。TMUX620x 可在源极 (S) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。可以通过控制 SEL 引脚来启用或禁用 TMUX620x。当禁用时，信号路径开关被关闭。所有逻辑控制输入均支持 1.8V 至 VDD 的逻辑电平，当器件在有效电源电压范围内运行时，可与 TTL 和 CMOS 逻辑兼容。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

双电源电压范围:±4.5V 至 ±18V
单电源电压范围:4.5V 至 36V
低导通电阻:1.2Ω
低电荷注入:−10pC
工作温度范围:-40℃ 至 +125℃
逻辑引脚上带有集成下拉电阻器
兼容 1.8V 逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

光纤网络
光学测试设备
有线网络
工厂自动化和工业控制
可编程逻辑控制器 (PLC)
半导体测试
超声波扫描仪
患者监护和诊断
远程无线电单元
数据采集系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	导通电阻(Ron)	1.2Ω
	工作电压	4.5V~36V；-18V~-4.5V；4.5V~18V
	导通电容(Con)	240pF
	导通时间(ton)	140ns

	属性	参数值
	关闭时间(toff)	150ns
	带宽	22MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	450ps
	功能特性	双向模拟通道；故障保护；无毛刺切换
	电荷注入	18pC
