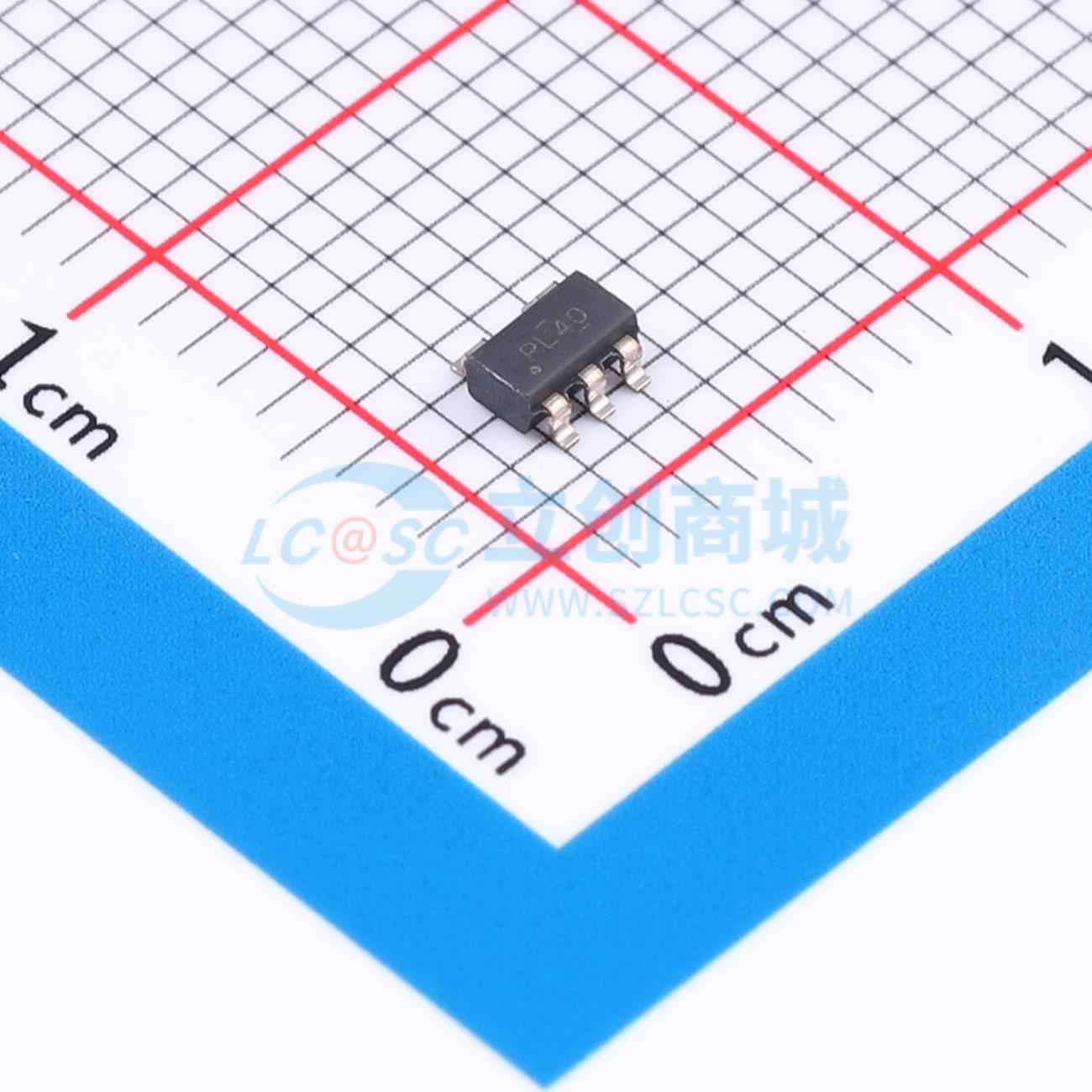

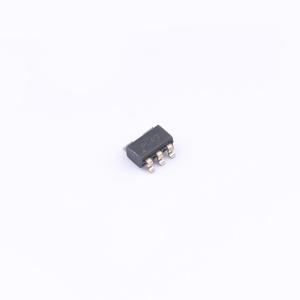

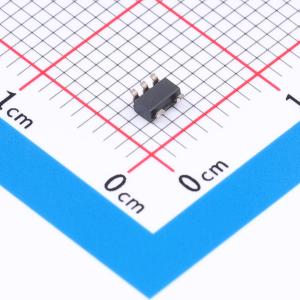

TPS3840PL40DBVR

宽输入电压（Vin）允许在无需外部元件的情况下监测9V电源轨或电池，以及在使用外部电阻时监测24V电源轨。纳安级静态电流（Nano-Iq）可延长低功耗应用的电池寿命，并在使用外部电阻时将电流消耗降至最低。快速启动延迟允许在系统其余部分上电之前检测到电压故障，从而在危险的启动故障条件下提供最大程度的安全保障。低上电复位电压（V_POR）可防止误复位、过早使能或开启下一个设备，并在上电和断电期间实现对晶体管的正确控制。

当V_DD引脚的电压降至负电压阈值（V_Π-）以下，或者手动复位（MR）引脚被拉至低逻辑电平（V_MR-↓）时，复位输出信号有效。当V_DD上升到V_Π-加上迟滞电压（V_IT+）以上，且手动复位引脚悬空或高于V_MR_H-，并且复位时间延迟（t_D）到期时，复位信号解除。复位时间延迟可通过在CT引脚和地之间连接一个电容来进行编程。若要实现快速复位，CT引脚可悬空。

附加特性：MR和V_DD引脚内置毛刺抗扰保护、内置迟滞功能、低漏极开路输出泄漏电流（I_LKG(OD)）。

• 宽工作电压范围：1.5V至10V
• 纳安级电源电流：典型值300nA，最大值700nA
• 固定阈值电压（V_Π-）
• 阈值范围从1.6V至4.9V，以0.1V为步进
• 高精度：典型值1%，最大值1.5%
• 内置迟滞电压（V_IT+）：
  • 1.6V < V_IT ≤ 3.0V时，典型值为100mV
  • 3.1V ≤ V_Π- < 4.9V时，典型值为200mV
• 启动延迟（tSTRT）：典型值220μs，最大值350μs
• 可编程复位时间延迟（t_D）：无电容时为50μs，10μF电容时为6.2s
• 三种输出拓扑结构：
  • TPS3840DL：漏极开路、低电平有效（RESET），需要上拉电阻
  • TPS3840PL：推挽式、低电平有效（RESET）
  • TPS3840PH：推挽式、高电平有效（RESET）
• 宽温度范围：-40℃至+125℃
• 封装：SOT23-5 (DBV)

• 电网基础设施：断路器、智能电表及其他监测和保护设备
• 工厂自动化：现场变送器、可编程逻辑控制器（PLC）
• 楼宇自动化：消防安全设备、烟雾探测器和暖通空调（HVAC）
• 电子销售点系统
• 便携式电池供电系统
