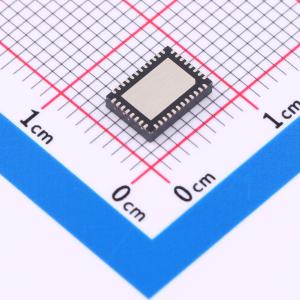

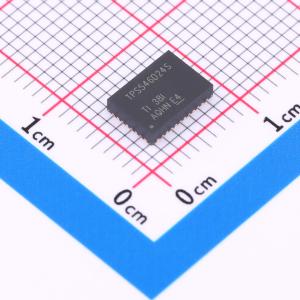

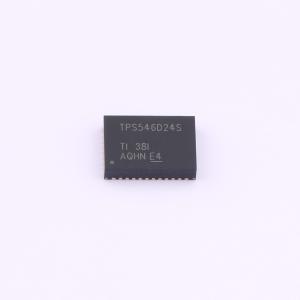

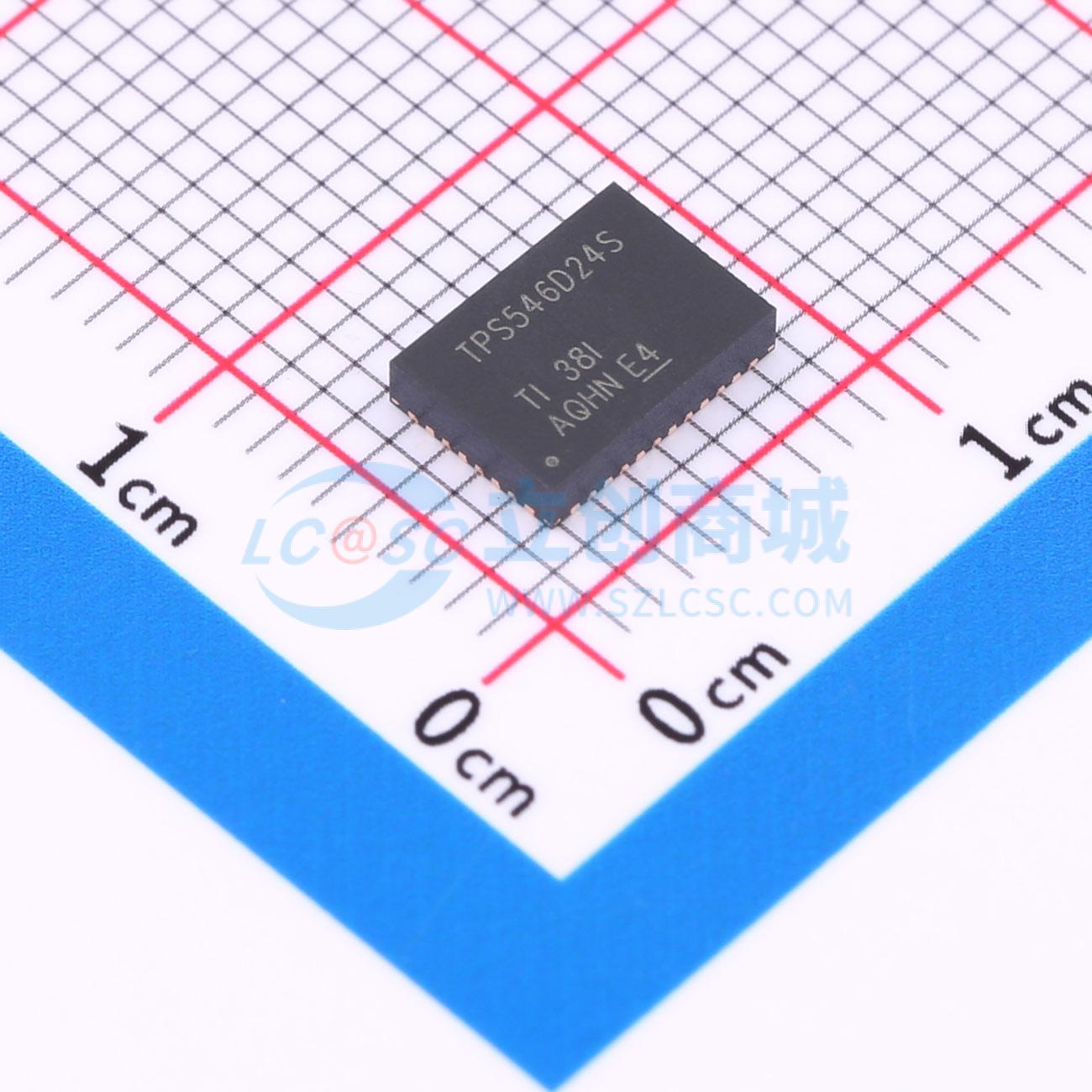

TPS546D24SRVFR
TPS546D24S 高度集成的非隔离同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS546D24S 是一款高度集成的非隔离同步降压 DC/DC 转换器,支持 PMBus 和扩展写保护功能。该器件通过 PMBus 命令扩展了对标准写保护命令的分辨率,提高了系统安全性。它可以在 2.95 V 至 16 V 的输入电压范围内工作,最大输出电流为 40 A。通过 MSEL1 和 MSEL2 引脚可以选择预设的开关频率和补偿参数,实现多相堆叠配置。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS546D24SRVFR
- 商品编号
- C20345977
- 商品封装
- LQFN-40-CLIP(5x7)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~16V | |
| 输出电压 | 250mV~5.5V | |
| 输出电流 | 40A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS546D24S是一款高度集成的非隔离式DC/DC转换器，在TPS546D24A的基础上增加了制造商特定的PMBus命令以及扩展写保护和密码功能。此功能通过比标准写保护命令更精细地限制写入能力，提高了对PMBus恶意访问的安全性。TPS546D24S能够高频运行，采用7mm x 5mm封装，可实现40A电流输出。两个、三个或四个TPS546D24S器件可以互连，在单输出端提供高达160A的电流。该器件可选择通过VDD5引脚使用外部5V电源驱动内部5V LDO，以提高转换器的效率并降低功耗。 TPS546D24S采用专有的固定频率电流模式控制，具备输入前馈和可选的内部补偿组件，可在宽范围的输出电容下实现最小尺寸和稳定性。 支持1MHz时钟的PMBus®接口为转换器配置以及关键参数（包括输出电压、输出电流和内部管芯温度）的监控提供了便捷、标准化的数字接口。根据系统要求，对故障情况的响应可以设置为重启、锁存关闭或忽略。堆叠器件之间的反向通道通信使所有为单输出轨供电的TPS546D24S转换器能够共享单个地址，从而简化系统软件/固件设计。包括输出电压、开关频率、软启动时间和过流故障限制等关键参数也可以通过BOM选择进行配置，无需PMBus通信，以支持无程序上电。
商品特性
- 集成扩展安全功能
- 分轨支持：2.95V至16V PVIN；2.95V至18V AVIN（4V1N VDD5用于开关）
- 集成4.5mΩ/0.9mΩ MOSFET
- 平均电流模式控制，可选内部补偿
- 2倍、3倍、4倍可堆叠，电流共享高达160A，每个输出支持单个地址
- 通过引脚连接可选0.5V至5.5V输出，或使用PMBus VOUT_COMMAND可选0.25V至5.5V输出
- 广泛的PMBus命令集，可遥测VOUT、IOUT和内部管芯温度
- 差分远程感应，内部FB分压器使VOUT误差<1%，TJ范围为-40℃至+150℃
- 通过PMBus实现AVS和裕量调节功能
- MSEL引脚对PMBus默认值进行引脚编程
- 12种可选开关频率，范围从225kHz至1.5MHz（8种引脚连接选项）
- 频率同步输入和输出
- 支持预偏置输出
- 7mm x 5mm x 1.5mm、40引脚QFN封装
- 与TPS546D24A引脚兼容
- 使用WEBENCH电源设计器基于TPS546D24S创建定制设计
应用领域
- 数据中心交换机、机架式服务器
- 有源天线系统、远程无线电和基带单元
- 自动化测试设备、CT、PET和MRI
- ASIC、SoC、FPGA、DSP内核和I/O电压
