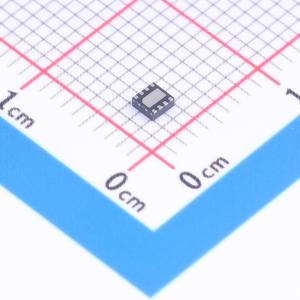

温馨提醒：图片仅供参考，商品以实物为准

TPS62067AQDSGRQ1

降压型 2.9V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS62067AQDSGRQ1是一款高效、同步、3MHz固定频率的汽车级降压转换器,最大输出电流为2 A,输入电压范围为2.9 V至6 V。该器件支持自动进入节能模式以保持轻载时的高效率,并提供低输出电压纹波。此外,它还具有内置的电源良好输出和输出电容器放电功能。
品牌名称: TI(德州仪器)
商品型号: TPS62067AQDSGRQ1
商品编号: C20345980
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 1.79克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护；输出放电；工作状态指示；EMI优化(抖频模式)

商品概述

TPS62065-Q1、TPS62067-Q1和TPS62067A-Q1器件是高效同步降压DC/DC转换器。该器件可提供高达2A的输出电流。输入电压范围为2.9V至6V，该器件非常适合从5V或3.3V系统电源轨进行电源转换。TPS62065-Q1和TPS62067-Q1器件以3MHz固定频率工作，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可以通过将MODE引脚拉高，将TPS62065-Q1器件强制进入固定频率PWM模式。TPS62067-Q1提供开漏电源良好输出，并具有省电模式，而TPS62067A-Q1则以固定频率PWM模式工作。在关断模式下，电流消耗降至5μA，内部电路会对输出电容进行放电。TPS62065-Q1、TPS62067-Q1和TPS62067A-Q1器件针对使用1μH小型电感器和10μF小型输出电容进行了优化，以实现最小的设计尺寸和高调节性能。新产品TPS628502-Q1可降低物料清单成本和尺寸，提高效率并具备其他特性。

商品特性

新产品上市：TPS628502-Q1，采用SOT583封装的6V降压转换器
通过AEC-Q100认证，结果如下：
- 器件温度等级1：工作结温范围为 -40°C至125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
具备功能安全能力
- 提供有助于功能安全系统设计的文档
3MHz开关频率
输入电压范围为2.9V至6V
效率高达97%
具备省电模式和3MHz固定PWM模式
电源良好输出
PWM模式下输出电压精度为±1.5%
输出电容放电功能
典型静态电流为18μA
100%占空比，实现最低压差
电压定位
时钟抖动
采用2×2×0.75mm WSON封装

应用领域

先进驾驶辅助系统
汽车信息娱乐系统和仪表盘

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~6V
	输出电压	800mV~6V
	输出电流	2A
	开关频率	3MHz
	工作温度	-40℃~+125℃
