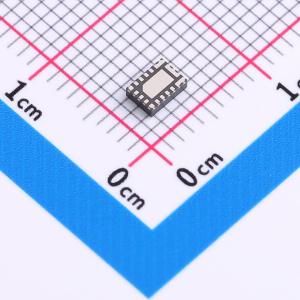

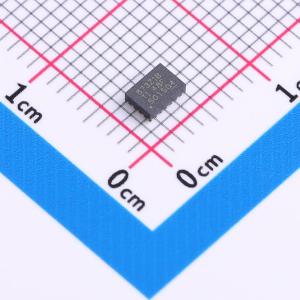

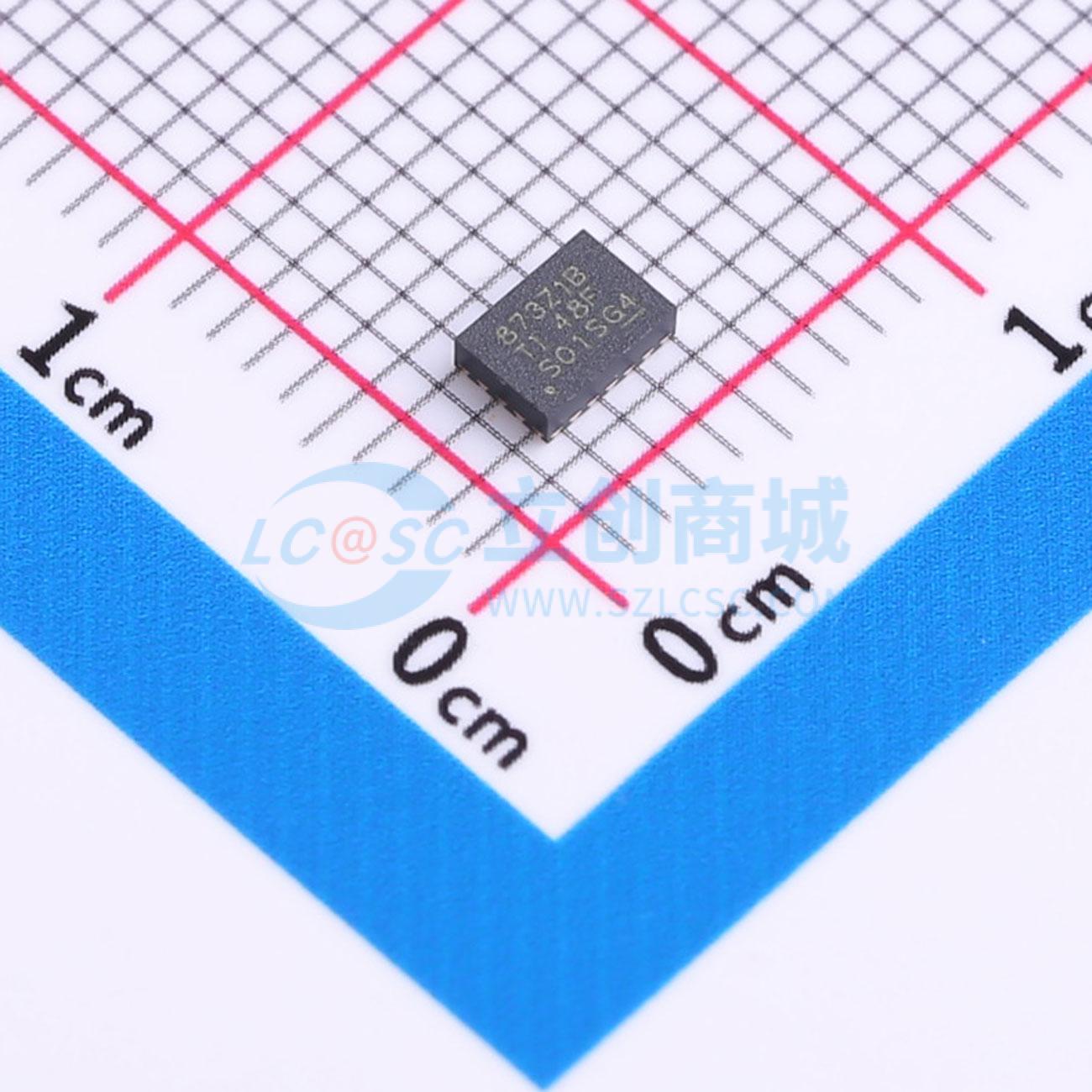

TPS62873Z1WRXSR
TPS62873同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62873是一款2.7 V至6 V输入电压范围、15 A输出电流的同步降压转换器,具有快速瞬态响应和多种保护功能。支持堆叠模式以增加输出电流能力,具有I2C接口和多种工作模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62873Z1WRXSR
- 商品编号
- C20345983
- 商品封装
- VQFN-16(2.6x3.6)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 400mV~3.35V | |
| 输出电流 | 15A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS6287x 是一系列具有差分远程感测功能的引脚兼容的 6A、9A、12A 和 15A 同步降压 DC/DC 转换器。对于每个电流额定值，都有带 I²C 接口的全功能器件变体和不带 I²C 接口的有限功能器件变体。所有器件均具有高效率且易于使用。低电阻功率开关允许在高环境温度下提供高达 15A 的连续输出电流。 这些器件可以在堆叠模式下运行，以提供更高的输出电流或在多个器件之间分散功耗。 TPS6287x 系列采用了增强型 DCS 控制方案，支持固定频率运行的快速瞬态响应。器件可以在省电模式下运行以实现最高效率，也可以在强制 PWM 模式下运行以实现最佳瞬态性能和最低输出电压纹波。 可选的远程感测功能可在负载点实现最大电压调节，并且该器件在所有运行条件下均可实现优于 ±1% 的直流电压精度。 开关频率可通过 FSEL 引脚进行电阻选择。开关频率可以设置为 1.5 MHz、2.25 MHz、2.5 MHz 或 3.0 MHz，也可以与相同频率范围内的外部时钟同步。 兼容 I²C 的接口提供了多种控制、监控和警告功能，如电压监控和与温度相关的警告。通过兼容 I²C 的接口，可以快速调整输出电压，使负载的功耗适应应用的性能需求。默认启动电压可通过 VSEL 引脚进行电阻选择。
商品特性
- 2.7V 至 6V 输入电压范围
- 引脚兼容的器件系列：6A、9A、12A 和 15A
- 四种输出电压范围：
- 以 1.25mV 为步长，从 0.4V 至 0.71875V
- 以 2.5mV 为步长，从 0.4V 至 1.0375V
- 以 5mV 为步长，从 0.4V 至 1.675V
- 以 10mV 为步长，从 0.8V 至 3.35V
- 输出电压精度 ±1%
- 7mΩ 和 4.5mΩ 内部功率 MOSFET
- 可调外部补偿
- 电阻可选的启动输出电压
- 电阻可选的开关频率
- 省电或强制 PWM 运行
- 高达 1MHz 的兼容 I²C 接口
- 差分远程感测
- 可选的堆叠操作，以提高输出电流能力
- 热警告和热关断
- 精确使能输入
- 有源输出放电
- 可选的扩频时钟
- 带窗口比较器的电源正常输出
- 采用 2.55mm×3.55mm×1mm 可焊侧翼 VQFN 封装
- 结温 TJ 范围为 -40℃ 至 125℃
应用领域
- 光网络
- 存储设备
- FPGA、ASIC 和数字核心电源
- DDR 内存电源
