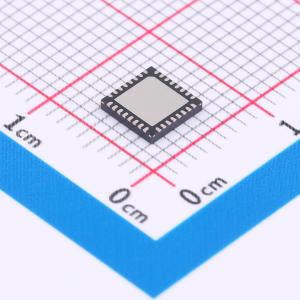

温馨提醒：图片仅供参考，商品以实物为准
TPS6521901RHBR
TPS6521901RHBR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65219 适用于 Arm® Cortex®-A53 处理器和 FPGA 的集成电源管理 (PMIC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS6521901RHBR
- 商品编号
- C20345990
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
参数完善中
商品概述
TPS65219是一款电源管理IC（PMIC），专为便携式和固定式应用中的各种SoC供电而设计。该器件的工作环境温度范围为-40℃至+105℃，使其成为各种工业应用的理想选择。该器件包含三个同步降压DCDC转换器和四个线性稳压器。 DC-DC转换器的输出能力为1个3.5 A和2个2 A。每个转换器需要一个470 nH的小电感、4.7 μF的输入电容和每路至少10 μF的输出电容。 其中两个LDO在0.6 V至3.4 V的输出电压范围内支持400 mA的输出电流。这些LDO支持旁路模式，可作为负载开关使用，并允许在工作期间进行电压更改。另外两个LDO在1.2 V至3.3 V的输出电压范围内支持300 mA的输出电流。LDO还支持负载开关模式。 I2C接口、IO、GPIO和多功能引脚（MFP）可与各种SoC实现无缝连接。
商品特性
- 3个降压转换器，最高2.3 MHz非固定开关频率：
- 1个：输入电压（VIN）：2.5 V – 5.5 V；输出电流（IOUT）：3.5 A；输出电压（VOUT）0.6 V – 3.4 V
- 2个：输入电压（VIN）：2.5 V – 5.5 V；输出电流（IOUT）：2 A；输出电压（VOUT）0.6 V – 3.4 V
- 4个线性稳压器：
- 2个：输入电压（VIN）：1.5 V – 5.5 V；输出电流（IOUT）：400 mA；输出电压（VOUT）：0.6 V - 3.4 V（可配置为负载开关和旁路模式，支持SD卡）
- 2个：输入电压（VIN）：2.2 V – 5.5 V；输出电流（IOUT）：300 mA；输出电压（VOUT）：1.2 V - 3.3 V（可配置为负载开关）
- 三个降压转换器均支持动态电压调节
- 低静态电流（IQ）/脉冲频率调制（PFM）、脉冲宽度调制（PWM）模式（准固定频率）
- 可编程电源排序和默认电压
- I2C接口，支持标准模式、快速模式和快速模式+
- 设计支持多达14路以上的电源系统（2个TPS65219，每个7路 + 通用输出（GPO）控制的外部电源）
- 2个GPO、1个GPIO和3个多功能引脚
- EEPROM可编程
应用领域
- 低功耗工业MPU，如AM62x和AM64x
- 人机界面（HMI）
- 可编程逻辑控制器（PLC）
- 工业PC
- 楼宇安全
- 暖通空调（HVAC）
- 视频监控
- 数据集中器
- 智能电表
- 保护继电器
- 患者监测与诊断
- 成像
