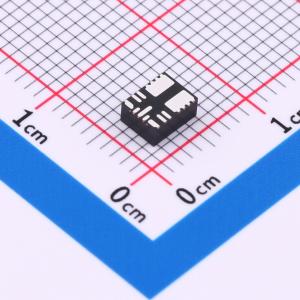

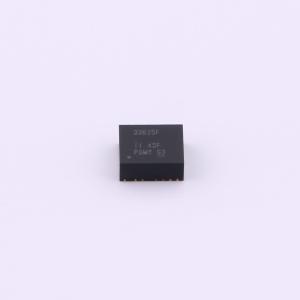

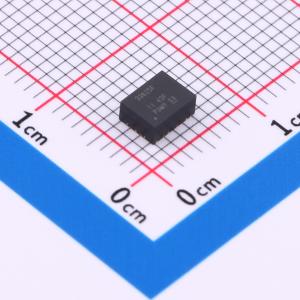

温馨提醒：图片仅供参考，商品以实物为准
TPSM33625FRDNR
同步降压DC/DC电源模块，采用ZEN 1开关和HotRod QFN封装
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM33625FRDNR
- 商品编号
- C20346005
- 商品封装
- QFN-11(4.4x3.4)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 1V~15V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1.5uA | |
| 纹波噪声 | - | |
| 开关频率 | 1MHz | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 4.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 2mm | |
| 功能特性 | 可编程输出电压；欠压保护；过流保护；轻载高效模式；外部时钟同步；自动故障恢复；过热保护 |
商品概述
TPSM336x5是一款1.5A或2.5A、36V输入的同步降压DC/DC电源模块，它在紧凑且易用的3.5mm×4.5mm×2mm、11引脚QFN封装中集成了倒装芯片引脚（FCOL）封装、功率MOSFET、集成电感和自举电容。小型HotRod QFN封装技术提升了热性能，确保在高环境温度下运行。此外，结合扩频技术，该器件具备出色的电磁干扰（EMI）性能。通过反馈分压器，器件可配置为1V至15V输出，并可在自动或强制PWM模式下运行。
TPSM336x5专为满足工业应用中始终开启的低待机功耗要求而设计。自动模式在轻载运行时可实现频率折返，在13.5V输入电压下空载电流消耗低至1.5µA，并具备高光负载效率。PWM和PFM模式之间的无缝切换以及低MOSFET导通电阻，使器件在整个负载范围内具备卓越的效率。
TPSM336x5采用具有内部补偿的峰值电流模式架构，以最少的输出电容维持稳定运行。采用双随机扩频（DRSS）技术减少输入EMI滤波器的外部元件。ZEN 1开关特性使器件能够支持低EMI应用。MODE/SYNC和RT引脚变体可用于同步或设置200kHz至2.2MHz之间的频率，以避免对噪声敏感的频段。
商品特性
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 多功能同步降压DC/DC模块：
- 集成MOSFET、电感、CBOOT电容和控制器
- 宽输入电压范围：3V至36V
- 输入瞬态保护高达40V
- 结温范围：-40°C至+125°C
- 4.5mm×3.5mm×2mm塑封封装
- 使用RT引脚可将频率从200kHz调节至2.2MHz
- 全负载范围内超高效率：
- 在12V输入、5V输出、1MHz、输出电流2.5A时，效率大于88%
- 在24V输入、5V输出、1MHz、输出电流2.5A时，效率大于87%
- 在13.5V输入时，待机电流低至1.5µA
- ZEN 1开关：
- 双随机扩频（DRSS）
- 倒装芯片引脚封装（FCOL）
- 电感和自举电容集成
- 符合CISPR 11 B类标准
- 输出电压和电流选项：
- 输出电压可在1V至15V之间调节
- 专为可扩展电源设计：
- 引脚与TPSM365R15（65V，150mA）、TPSM365R6（65V，600mA）兼容
- 可使用WEBENCH电源设计器结合TPSM336x5进行定制设计
应用领域
- 工厂自动化
- 测试与测量
- 电网基础设施
