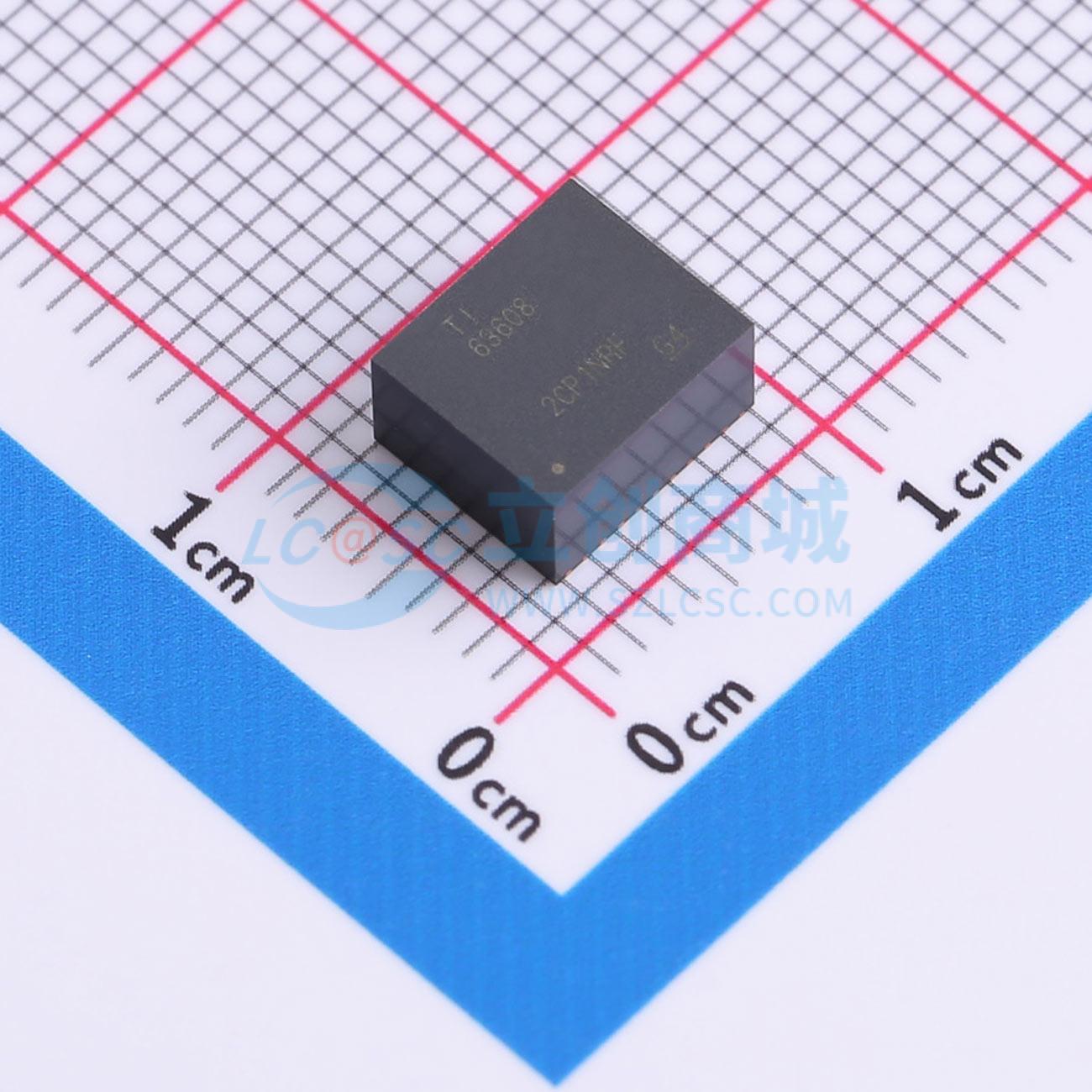

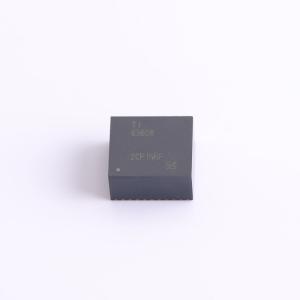

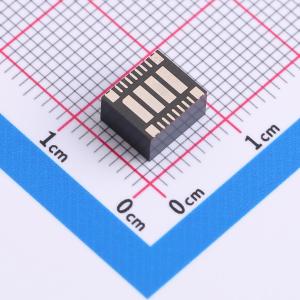

温馨提醒：图片仅供参考，商品以实物为准
TPSM63608RDFR
3V至36V输入、1V至20V输出、6A（8A峰值）同步降压DC/DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSM63608源自同步降压模块系列，是一款高度集成的36V、6A DC/DC解决方案，在增强型HotRod QFN封装中集成了功率MOSFET、屏蔽电感和无源元件。该模块的VIN和VOUT引脚位于封装角落，便于优化输入和输出电容的布局。模块下方的四个较大散热焊盘使布局简单，便于制造过程中的操作。TPSM63608的输出电压范围为1V至20V，旨在以小尺寸PCB快速轻松地实现低EMI设计。整个解决方案仅需四个外部元件，且在设计过程中无需选择磁性元件和补偿元件。尽管TPSM63608模块专为空间受限应用中的小尺寸和简易性而设计，但它具备诸多特性以实现稳健性能：带迟滞的精确使能功能，可调节输入电压欠压锁定（UVLO）；电阻可编程的开关节点压摆率和扩频功能，可改善EMI。此外，还集成了VCC、自举和输入电容，以提高可靠性和密度。该模块可配置为在全负载电流范围内采用恒定开关频率（FPWM），或采用可变频率（PFM）以提高轻载效率。还包括一个PGOOD指示器，用于排序、故障保护和输出电压监控。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM63608RDFR
- 商品编号
- C20346009
- 商品封装
- B3QFN-22(6.5x7.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~36V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 1V~20V | |
| 输出电流(最大值) | 6A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 500nA | |
| 开关频率 | 400kHz | |
| 特性 | 过流保护；过热保护 | |
| 长度 | 7.5mm | |
| 宽度 | 6.5mm | |
| 高度 | 4mm | |
| 工作温度 | -40℃~+105℃ |
商品概述
TPSM63608源自同步降压模块系列，是一款高度集成的36V、6A DC/DC解决方案，在增强型HotRod QFN封装中集成了功率MOSFET、屏蔽电感和无源元件。该模块的VIN和VOUT引脚位于封装角落，便于优化输入和输出电容的布局。模块下方的四个较大散热焊盘使布局简单，便于制造过程中的操作。 TPSM63608的输出电压范围为1V至20V，旨在以小尺寸PCB快速轻松地实现低EMI设计。整个解决方案仅需四个外部元件，且在设计过程中无需选择磁性元件和补偿元件。 尽管TPSM63608模块专为空间受限应用中的小尺寸和简易性而设计，但它具备诸多特性以实现稳健性能：带迟滞的精确使能功能，可调节输入电压欠压锁定（UVLO）；电阻可编程的开关节点压摆率和扩频功能，可改善EMI。此外，还集成了VCC、自举和输入电容，以提高可靠性和密度。该模块可配置为在全负载电流范围内采用恒定开关频率（FPWM），或采用可变频率（PFM）以提高轻载效率。还包括一个PGOOD指示器，用于排序、故障保护和输出电压监控。
商品特性
- 提供有助于功能安全系统设计的功能安全相关文档
- 通用的36VIN、6AOUT同步降压模块
- 集成MOSFET、电感和控制器
- 输出电压可在1V至20V之间调节
- 6.5mmx7.5mmx4mm塑封封装
- 结温范围为-40℃至125℃
- 频率可在200kHz至2.2MHz之间调节
- 具备负输出电压能力
- 全负载范围内超高效率
- 峰值效率达95%以上
- 具备外部偏置选项，可提高效率
- 外露焊盘，热阻低。评估模块（EVM）的θJA = 18.2℃/W
- 关断静态电流典型值为0.6μA
- 4A负载下典型压差为-0.5V
- 极低的传导和辐射EMI特性
- 采用双输入路径和集成电容的低噪声封装，可减少开关振铃
- 开关节点压摆率可通过电阻调节
- 符合CISPR 11和32 B类辐射标准
应用领域
- 测试与测量
- 工厂自动化与控制
- 降压和反相降压-升压电源
