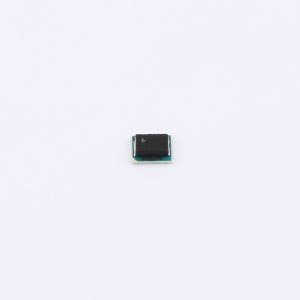

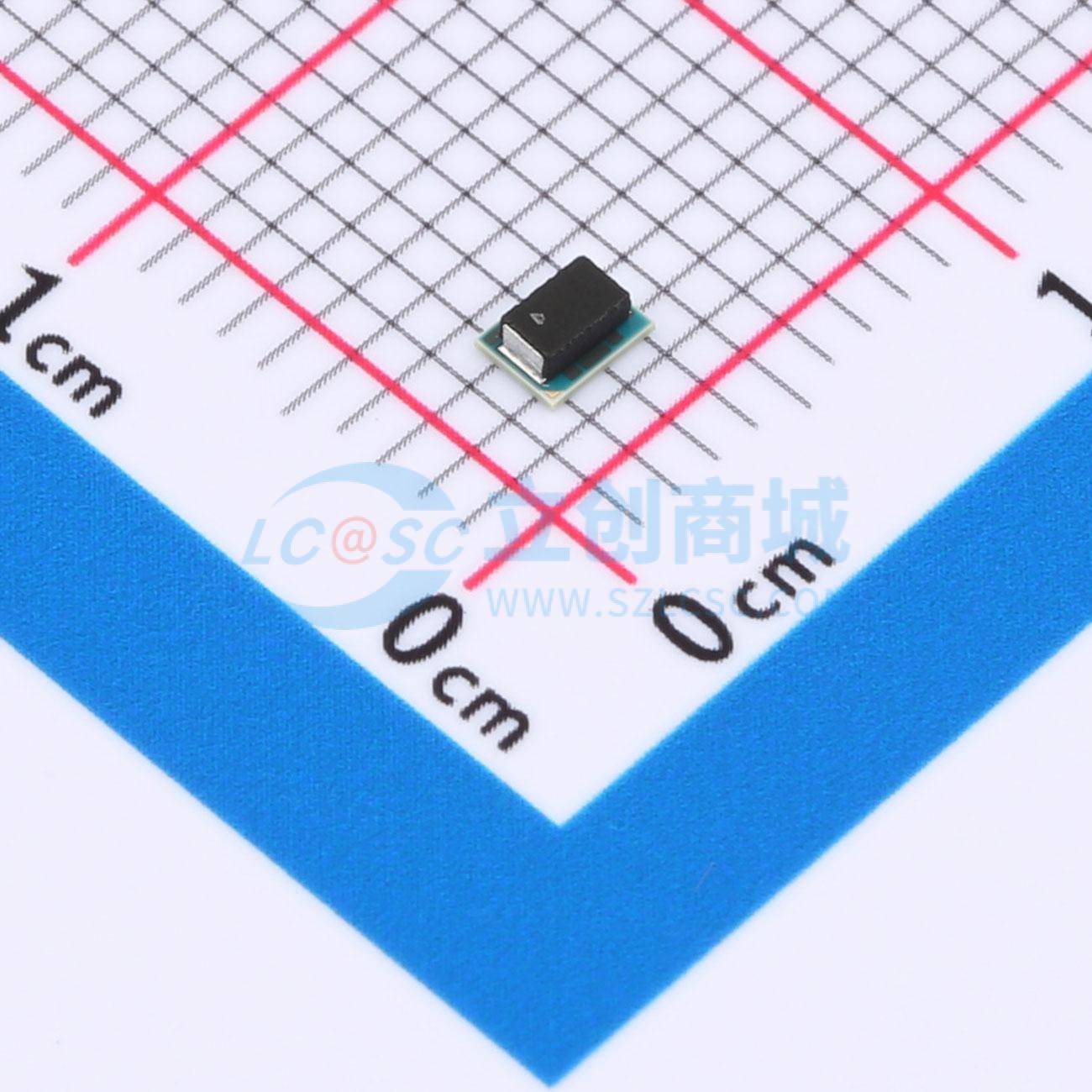

温馨提醒：图片仅供参考，商品以实物为准
TPSM83100SIUR
1.5A输出电流，升降压电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSM83100 是一个高效率、低静态电流的升降压电源模块,适用于需要从输入电源获得稳定输出电压的应用。输入电压范围为1.6V到5.5V,输出电压范围为1.2V到5.5V,最大输出电流为1.5A。具有固定频率操作和多种保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM83100SIUR
- 商品编号
- C20346010
- 商品封装
- USIP-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.6V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 8uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPSM83100和TPSM83101是采用恒定频率峰值电流模式控制的降压 - 升压型MicroSiP™电源模块，针对小尺寸解决方案和高效率进行了优化。该电源模块集成了一个电感器，以简化设计、减少外部元件并节省PCB面积。它们具有3A的峰值电流限制（典型值）和1.6V至5.5V的输入电压范围。TPSM83100和TPSM83101为系统预调节器和稳压器提供了电源解决方案。 根据输入电压，当输入电压近似等于输出电压时，TPSM83100和TPSM83101会自动以升压、降压或三周期降压 - 升压模式运行。模式之间的转换在规定的占空比下进行，避免在模式内出现不必要的切换，以减少输出电压纹波。8μA的静态电流和省电模式可在轻载至空载条件下实现最高效率。
商品特性
- 有源输出放电（仅TPSM83101具备）
- 在整个负载范围内实现高效率 - 典型静态电流为8μA
- 自动省电模式和强制PWM模式
- 峰值电流降压 - 升压模式架构
- 无缝模式转换
- 正向和反向电流操作
- 可对预偏置输出进行启动
- 2MHz开关频率的固定频率操作
- 具备安全和稳健的操作特性
- 过流保护和短路保护
- 采用有源斜坡适配的集成软启动
- 过温保护和过压保护
- 具备负载断开功能的真正关断功能
- 正向和反向电流限制
- 解决方案尺寸小
- 集成电感器的MicroSiP™电源模块
- 2.0mm×2.6mm×1.2mm（最大）8引脚μSiP封装
应用领域
- 稳压器（数据通信、光模块、制冷/制热设备）
- 系统预调节器（智能手机、平板电脑、终端、远程信息处理设备）
- 负载点调节（有线传感器、端口/电缆适配器和转接器）
- 指纹、摄像头传感器（电子智能锁、IP网络摄像机）
