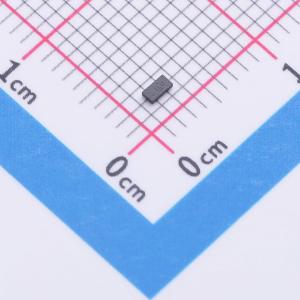

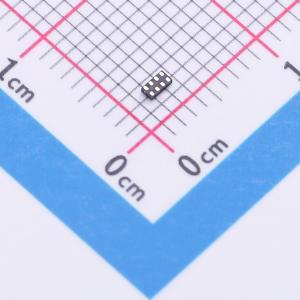

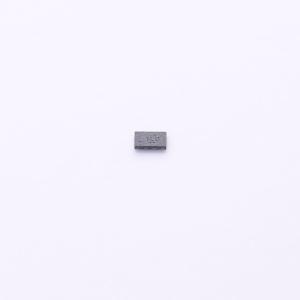

温馨提醒：图片仅供参考，商品以实物为准
TXU0202QDTTRQ1
带施密特触发输入和三态输出的单比特固定方向电压电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TXU0202-Q1 是一款 2 位、双电源同相固定方向电压电平转换器件。Ax 引脚参考 VCCA 逻辑电平，OE 引脚可参考 VCCA 或 VCCB 逻辑电平，Bx 引脚参考 VCCB 逻辑电平。A 端口可接受的输入电压范围为 1.1 V 至5.5 V 的输入电压，B 端口也可接受 1.1 V 至 5.5 V 的输入电压。当 OE 设置为高电平（参考任一电源）时，可以从 A 到 B 或从 B 到 A 进行固定方向数据传输。当 OE 设置为低电平时，所有输出引脚均处于高阻态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXU0202QDTTRQ1
- 商品编号
- C20346017
- 商品封装
- X1SON-8(1x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 数据速率 | 200Mbps | |
| 工作电压(VCCA) | 1.08V~5.5V | |
| 工作电压(VCCB) | 1.08V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 断电保护；电源去耦 |
应用领域
- 消除慢速或嘈杂的输入信号
- 驱动指示LED或蜂鸣器
- 机械开关去抖
- 通用I/O电平转换
- 推挽电平转换（如UART、SPI、JTAG等）
