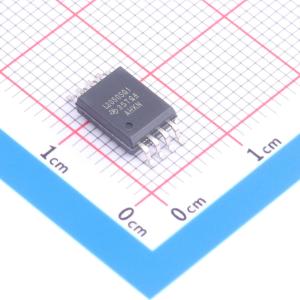

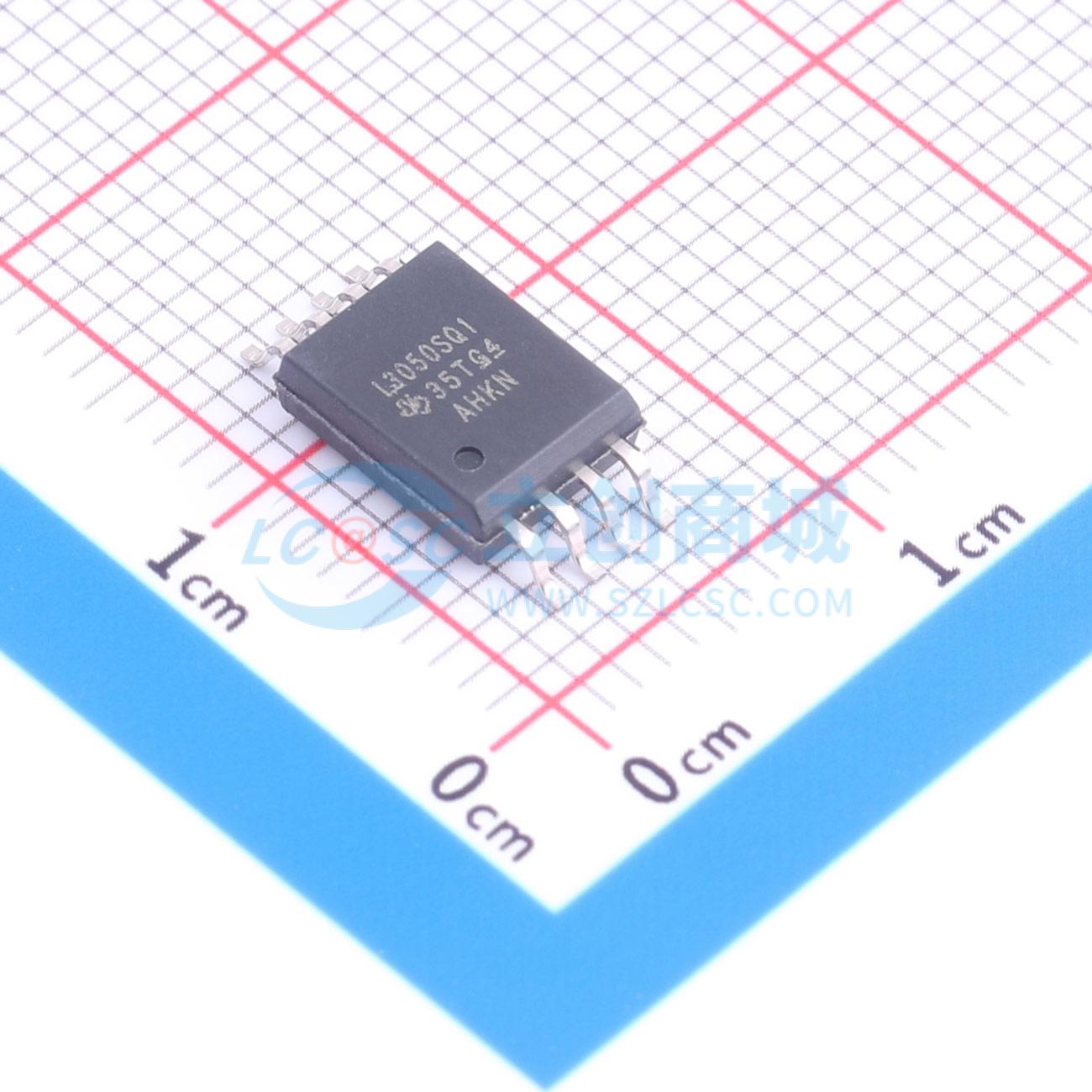

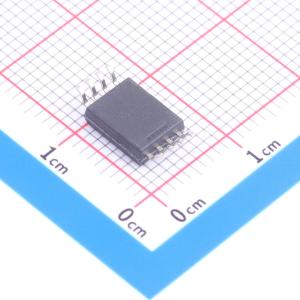

TPSI3050SQDWZRQ1

TPSI3050是一款完全集成的隔离式开关驱动器，与外部功率开关结合使用时，可构成一个完整的隔离式固态继电器（SSR）。其标称栅极驱动电压为10 V，峰值源电流和灌电流为1.5/3.0 A，可选择多种外部功率开关以满足广泛的应用需求。TPSI3050从其初级侧接收的功率中产生自身的次级偏置电源，因此无需隔离的次级电源偏置。此外，TPSI3050可根据各种应用需求，选择性地为外部支持电路供电。

TPSI3050根据所需输入引脚的数量支持两种操作模式。在两线模式下（通常用于驱动机械继电器），控制开关仅需两个引脚，并支持6.5 V至48 V的宽电压工作范围。在三线模式下，3 V至5.5 V的初级电源由外部提供，开关通过单独的使能信号进行控制。仅在三线模式下可用的TPSI3050S具有开关控制的单触发使能功能。此功能对于驱动通常只需一个电流脉冲即可触发的SCR很有用。

次级侧提供一个稳定的10 V浮动电源轨，用于驱动各种功率开关，无需次级偏置电源。该应用可驱动用于直流应用的单个功率开关或用于交流应用的双背对背功率开关，以及各种类型的SCR。与传统的机械继电器和光耦合器相比，TPSI3050集成的隔离保护极为可靠，具有更高的可靠性、更低的功耗和更宽的温度范围。

通过使用一个从PXFR引脚连接到VSSP的外部电阻选择七种功率级别设置之一，可以调节TPSI3050的功率传输。根据应用需求，这样可以在次级提供的功率与功耗之间进行权衡。

• 无需隔离的次级电源
• 驱动外部功率晶体管或SCR
• 3 kVRMS基本隔离
• 10 V栅极驱动，峰值源电流和灌电流为1.5/3 A
• 为外部辅助电路提供高达50 mW的电源
• 支持交流或直流开关
• 支持两线或三线模式
• 七种功率传输级别，可通过电阻选择
• 提供有助于功能安全系统设计的功能安全相关文档
• 环境温度范围为 -40℃至125℃
• 安全相关认证：符合DIN EN IEC 60747 - 17（VDE 0884 - 17）标准的4243 - VPK基本隔离；符合UL 1577标准的3 kVRMS隔离1分钟

• 固态继电器（SSR）
• 楼宇自动化
• 工厂自动化与控制
