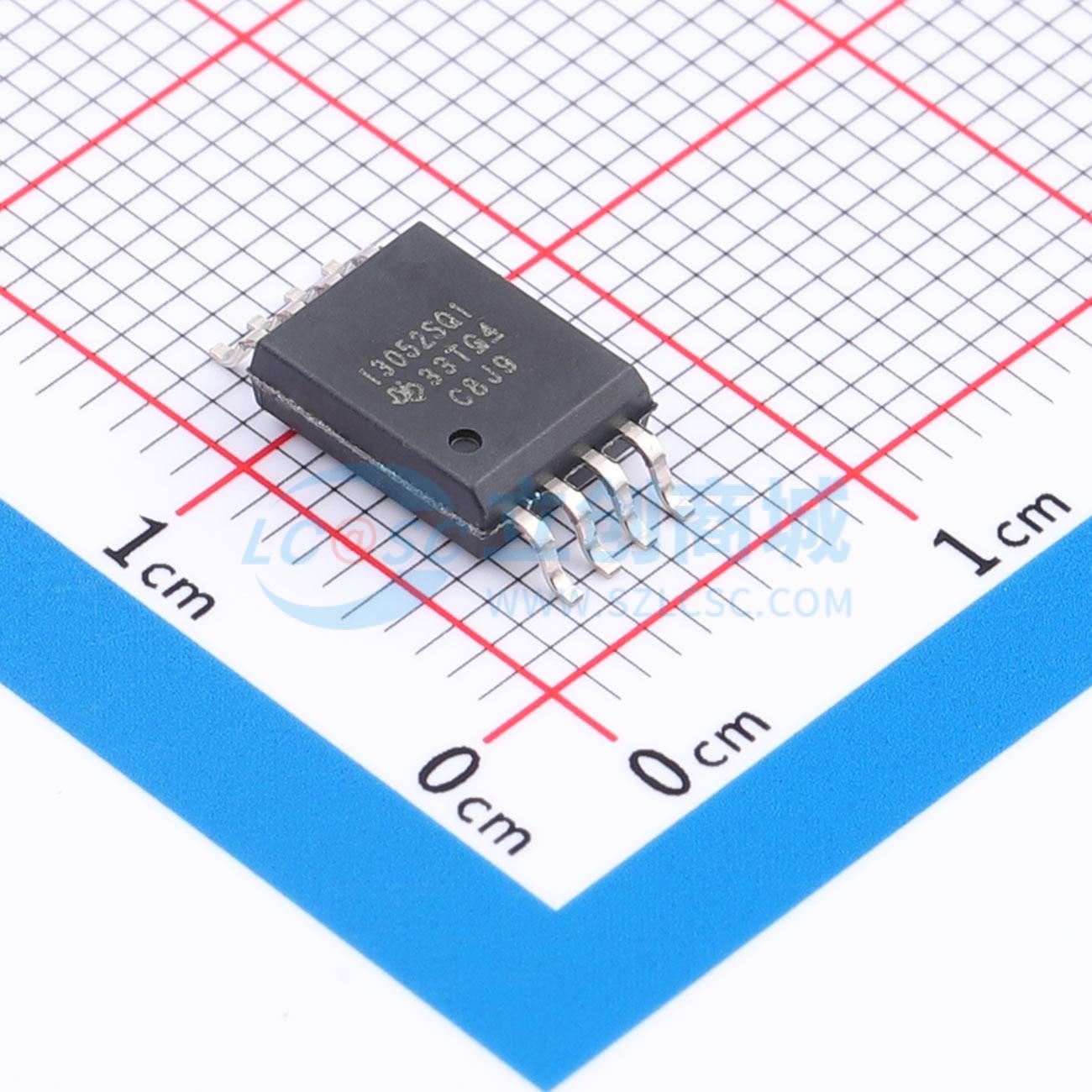

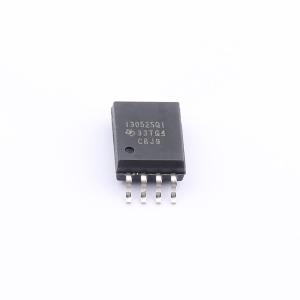

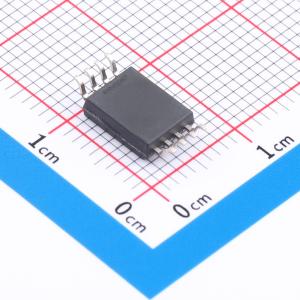

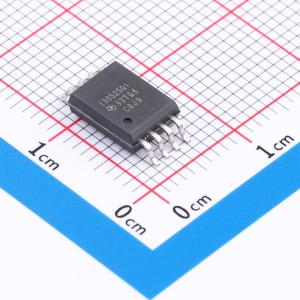

温馨提醒：图片仅供参考，商品以实物为准

TPSI3052SQDWZRQ1

集成15V栅极电源的隔离式开关驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSI3052是一款完全集成的隔离式开关驱动器，与外部功率开关结合使用时，可构成一个完整的隔离式固态继电器（SSR）。其标称栅极驱动电压为15 V，峰值源电流和灌电流为1.5/3.0 A，可选择多种外部功率开关以满足广泛的应用需求。TPSI3052从初级侧接收的功率中产生自身的次级偏置电源，因此无需隔离的次级电源偏置。此外，TPSI3052可根据各种应用需求，选择性地为外部支持电路供电。TPSI3052根据所需输入引脚数量支持两种工作模式。在两线模式下（通常用于驱动机械继电器），控制开关仅需两个引脚，且支持6.5 V至48 V的宽电压工作范围。在三线模式下，3 V至5.5 V的初级电源由外部提供，开关通过单独的使能信号进行控制。仅在三线模式下可用的TPSI3052S具有开关控制的单触发使能功能。此功能对于驱动通常只需一个电流脉冲即可触发的可控硅整流器（SCR）非常有用。次级侧提供一个稳定的15 V浮动电源轨，用于驱动各种功率开关，无需次级偏置电源。该应用可驱动用于直流应用的单个功率开关，或用于交流应用的双背对背功率开关，以及各种类型的SCR。与传统机械继电器和光耦合器相比，TPSI3052集成的隔离保护极为可靠，具有更高的可靠性、更低的功耗和更宽的温度范围。通过使用一个从PXFR引脚连接到VSSP的外部电阻选择七种功率电平设置之一，可以调节TPSI3052的功率传输。根据应用需求，这样可以在功耗和次级提供的功率之间进行权衡。
品牌名称: TI(德州仪器)
商品型号: TPSI3052SQDWZRQ1
商品编号: C20346003
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPSI3052是一款完全集成的隔离式开关驱动器，与外部功率开关结合使用时，可构成一个完整的隔离式固态继电器（SSR）。其标称栅极驱动电压为15 V，峰值源电流和灌电流为1.5/3.0 A，可选择多种外部功率开关以满足广泛的应用需求。TPSI3052从初级侧接收的功率中产生自身的次级偏置电源，因此无需隔离的次级电源偏置。此外，TPSI3052可根据各种应用需求，选择性地为外部支持电路供电。 TPSI3052根据所需输入引脚数量支持两种工作模式。在两线模式下（通常用于驱动机械继电器），控制开关仅需两个引脚，且支持6.5 V至48 V的宽电压工作范围。在三线模式下，3 V至5.5 V的初级电源由外部提供，开关通过单独的使能信号进行控制。仅在三线模式下可用的TPSI3052S具有开关控制的单触发使能功能。此功能对于驱动通常只需一个电流脉冲即可触发的可控硅整流器（SCR）非常有用。次级侧提供一个稳定的15 V浮动电源轨，用于驱动各种功率开关，无需次级偏置电源。该应用可驱动用于直流应用的单个功率开关，或用于交流应用的双背对背功率开关，以及各种类型的SCR。与传统机械继电器和光耦合器相比，TPSI3052集成的隔离保护极为可靠，具有更高的可靠性、更低的功耗和更宽的温度范围。通过使用一个从PXFR引脚连接到VSSP的外部电阻选择七种功率电平设置之一，可以调节TPSI3052的功率传输。根据应用需求，这样可以在功耗和次级提供的功率之间进行权衡。

商品特性

无需隔离的次级电源
驱动外部功率晶体管或SCR
3 kVRMS基本隔离
15 V栅极驱动，峰值源电流和灌电流为1.5/3 A
为外部辅助电路提供高达50 mW的电源
支持交流或直流开关
支持两线或三线模式
七种功率传输级别，可通过电阻选择
提供有助于功能安全系统设计的功能安全相关文档
环境温度范围为 -40℃至125℃
安全相关认证：符合DIN EN IEC 60747 - 17（VDE 0884 - 17）标准的4243 VPK基本隔离；符合UL 1577标准的3 kVRMS隔离1分钟

应用领域

固态继电器（SSR）
楼宇自动化
工厂自动化与控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	栅极驱动芯片
	灌电流(IOL)	3A
	拉电流(IOH)	1.5A
	工作电压	3V~5.5V
	上升时间(tr)	6ns
	下降时间(tf)	5ns

	属性	参数值
	传播延迟 tpLH	4.5us
	传播延迟 tpHL	3us
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	静态电流(Iq)	45uA
