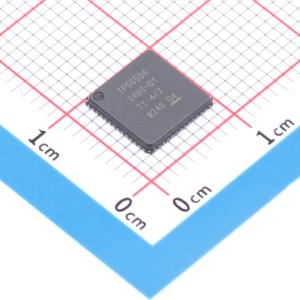

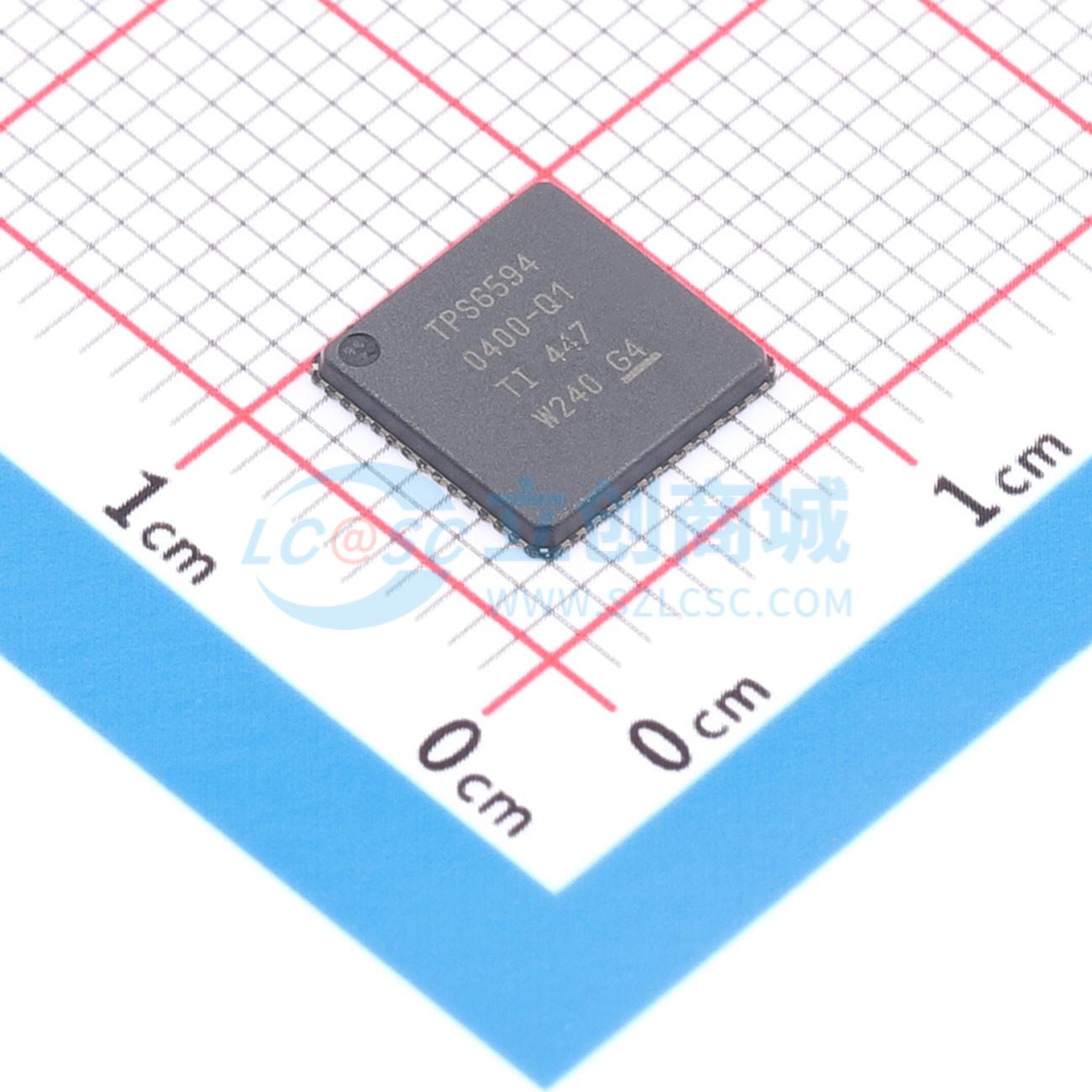

TPS65940400RWERQ1

TPS6594-Q1器件提供四个灵活的多相可配置降压（BUCK）稳压器，每相输出电流为3.5 A，以及一个额外的输出电流为2 A的降压（BUCK）稳压器。 在线性调节模式下，输出电压范围为0.6 V至3.3 V，步进为50 mV

• 适用于汽车应用
• 器件工作的输入电源电压范围为2 V至5.5 V
• 器件温度等级1：环境工作温度范围为 -40℃至 +125℃
• 器件人体模型（HBM）分类等级2
• 器件带电器件模型（CDM）分类等级C4A
• 符合功能安全标准
• 专为功能安全应用而开发
• 提供有助于ISO 26262系统设计达到ASIL-D级别的文档
• 提供有助于IEC 61508系统设计达到SIL-3级别的文档
• 系统能力可达ASIL-D级别
• 硬件完整性可达ASIL-D级别
• 输入电源电压监控和过压保护
• 所有输出电源轨均配备欠压/过压监控和过流监控
• 带有可选触发/问答（Q&A）模式的看门狗
• 两个带有可选电平/PWM模式的错误信号监控器（ESM）
• 具备高温警告和热关断功能的热监控
• 内部配置寄存器和非易失性存储器（NVM）的位完整性（CRC）错误检测
• 低功耗
• 典型关断电流为2 μA
• 仅备用电源模式下典型电流为7 μA
• 低功耗待机模式下典型电流为20 μA
• 旁路模式下输出电压范围为1.7 V至3.3 V
• 具备500 mA输出电流能力，带有短路和过流保护
• 一个具有低噪声性能的低压差（LDO）线性稳压器
• 输出电压范围为1.2 V至3.3 V，步进为25 mV
• 具备300 mA输出电流能力，带有短路和过流保护
• 非易失性存储器（NVM）中可配置电源时序控制
• 电源状态之间可配置上电和掉电时序
• 数字输出信号可包含在电源时序中
• 数字输入信号可用于触发电源时序转换
• 可配置处理与安全相关的错误
• 32 kHz晶体振荡器，可选输出缓冲后的32 kHz时钟输出
• 带有报警和周期性唤醒机制的实时时钟（RTC）
• 一个SPI或两个I²C控制接口，第二个I²C接口专用于问答（Q&A）看门狗通信

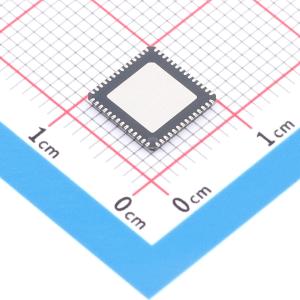

• 封装选项：8 mm × 8 mm、56引脚、间距为0.5 mm的VQFNP封装

• 汽车信息娱乐系统和数字仪表盘、导航系统、远程信息处理、车身电子和照明
• 高级驾驶辅助系统（ADAS）
• 工业控制和自动化
