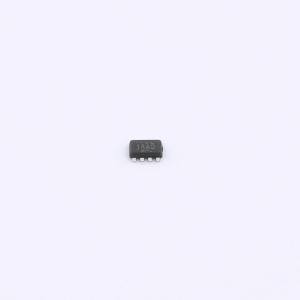

温馨提醒：图片仅供参考，商品以实物为准

TPS6285018AQDRLRQ1

2.7V至6V输入，1A、2A、3A输出，SOT583封装降压转换器

品牌名称: TI(德州仪器)
商品型号: TPS6285018AQDRLRQ1
商品编号: C20345982
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.0135克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；频率同步；过流保护；输出放电；EMI优化(抖频模式)；工作状态指示

商品概述

TPS62850x-Q1是引脚兼容的1A、2A（连续输出）和3A（峰值输出）高效率、易用型同步降压DC/DC转换器产品系列。该系列器件基于峰值电流控制拓扑结构，专为汽车应用（如信息娱乐系统和高级驾驶辅助系统）设计。低阻开关支持最高2A连续输出电流和3A峰值输出。TPS62850x-Q1的开关频率可在1.8MHz至4MHz范围内外部调节，器件也可同步至相同频率范围的外部时钟。在PWM/PFM模式下，器件轻载时自动进入省电模式，可在整个负载范围内维持高效率。该系列产品在PWM模式下可实现1%的输出电压精度，有助于设计高输出电压精度的电源。TPS62850x-Q1采用SOT583封装。

商品特性

通过AEC-Q100汽车应用认证
器件温度等级1:环境温度TA范围-40℃ 至 +125℃
具备功能安全能力
可提供相关文档助力功能安全系统设计
针对低EMI要求优化
可选伪随机扩频降低峰值发射
结温范围-40℃ 至 +150℃
产品系列包含1A、2A（连续输出）和3A（峰值输出）转换器
输入电压范围2.7V 至 6V
典型静态电流17μA
输出电压范围0.6V 至 5.5V
PWM工作模式下输出电压精度±1%
支持强制PWM或PWM/PFM工作模式
开关频率可调范围为1.8MHz 至 4MHz
精确的使能输入支持用户自定义欠压锁定
精确的使能输入支持精确时序控制
100%占空比模式
有源输出放电
可选折返过流保护
带窗口比较器的电源良好输出

应用领域

ADAS摄像头
ADAS传感器融合
环视ECU
混合可重构仪表盘
车载主机
远程信息处理控制单元
外部放大器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	1.2V
	输出电流	1A
	开关频率	1.8MHz~4MHz
	工作温度	-40℃~+150℃
