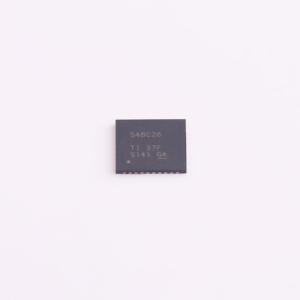

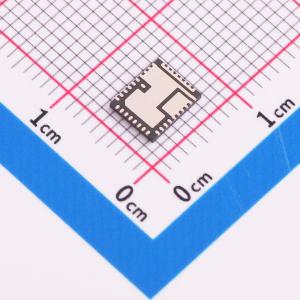

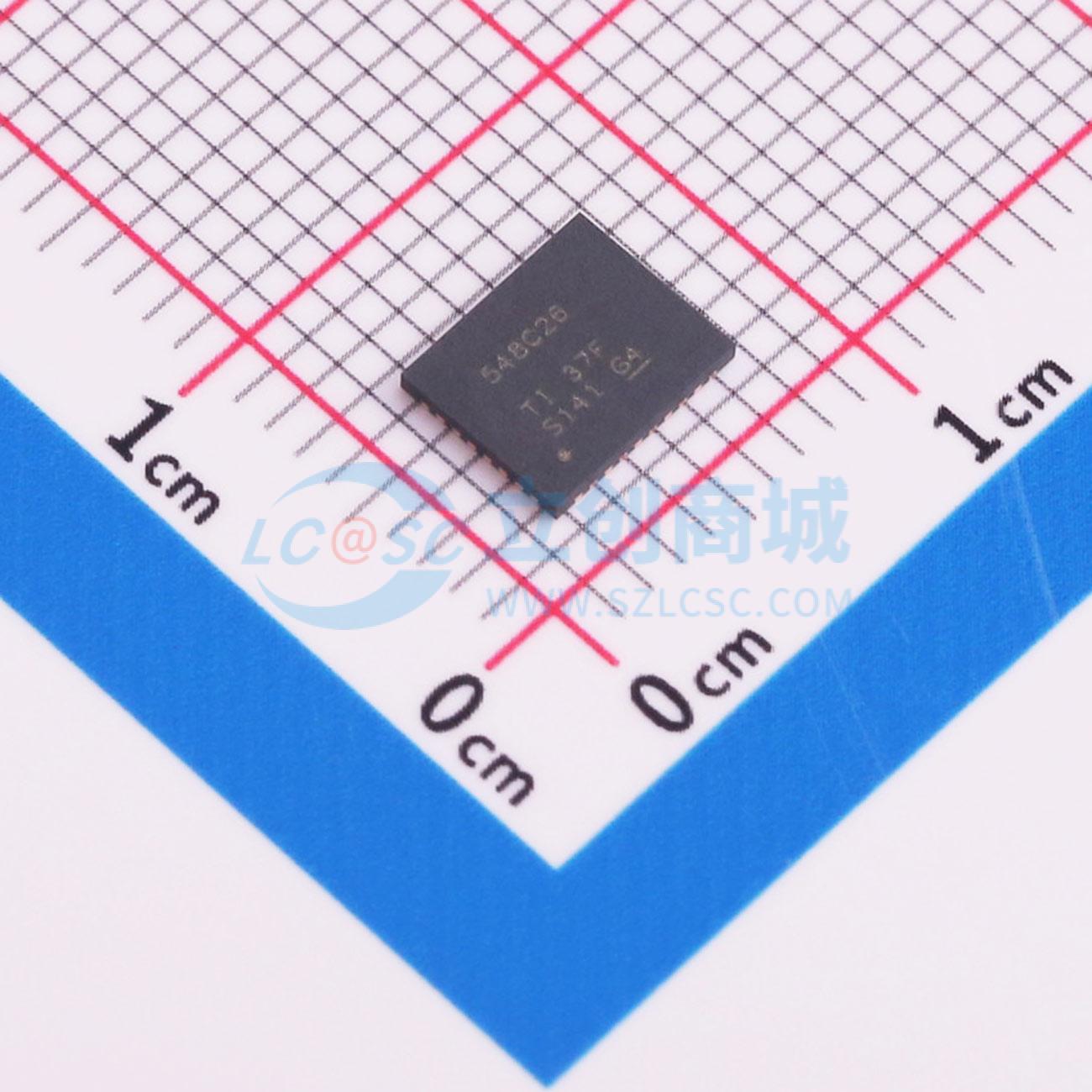

温馨提醒：图片仅供参考，商品以实物为准

TPS548C26RXXR

降压型 35A 4V~16V

描述: TPS548C26 是一款高度集成的同步降压转换器,支持 4V 至 16V 输入电压范围,最大输出电流为 35A。该器件采用 D-CAP+ 控制拓扑,具有快速瞬态响应和高精度负载调节能力。TPS548C26 内置高性能 MOSFET,支持外部 5V 偏置以提高效率,输出电压范围为 0.8V 至 5.5V。
品牌名称: TI(德州仪器)
商品型号: TPS548C26RXXR
商品编号: C20345978
商品封装: WQFN-37(5x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；内置LDO稳压器；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；可调限流；打嗝限流；保护锁死

商品概述

TPS548C26 器件是一款高度集成的降压转换器，采用D-CAP+ 控制拓扑，可实现快速瞬态响应。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。TPS548C26 器件具有真差分遥感功能和高性能集成MOSFET，在整个工作结温范围具有高精度 (±1%)0.8V 电压基准。该器件具有快速负载瞬态响应、精确负载调节和线路调节、跳跃模式或 FCCM 运行模式以及可编程软启动时间。提供具有可选断续或闭锁响应的过流、过压、欠压、过热保护。TPS548C26 是一款无铅器件，符合 RoHS 标准，无需豁免。

商品特性

集成 4.0mΩ 和 1.0mΩ MOSFET，可实现 35A 持续电流运行
支持 5V 外部偏置，可提高效率并实现 2.7V 最小输入电压
0.8V 至 5.5V 输出电压范围
提供精密电压基准和差分遥感，可实现高输出精度，0℃ 至 85℃ TJ 时 VOUT 容差为 ±0.5%，-40℃ 至 125℃ TJ 时 VOUT 容差为 ±1%
D-CAP+™ 具有快速瞬态响应的控制拓扑，支持所有陶瓷输出电容器
可通过 SS 引脚选择内部环路补偿
提供可选逐周期谷值电流限制
在 DCM 或 FCCM 运行模式下，可选工作频率为 0.6MHz 至 1.2MHz
提供安全启动至预偏置输出
可编程软启动时间为 1ms 至 8ms
开漏电源正常输出 (PG)
具有可选断续或闭锁响应的过流、过压、欠压、过热保护
5mm × 6mm、37 引脚 WQFN-FCRLF 封装
TPS544C26 采用相同封装的 SVID/I2C 转换器

应用领域

服务器和云计算 POL
硬件加速器
数据中心交换机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	800mV~5.5V
	输出电流	35A
	开关频率	600kHz~1.2MHz
	工作温度	-40℃~+125℃
