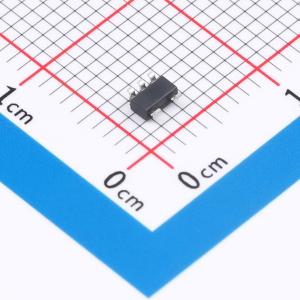

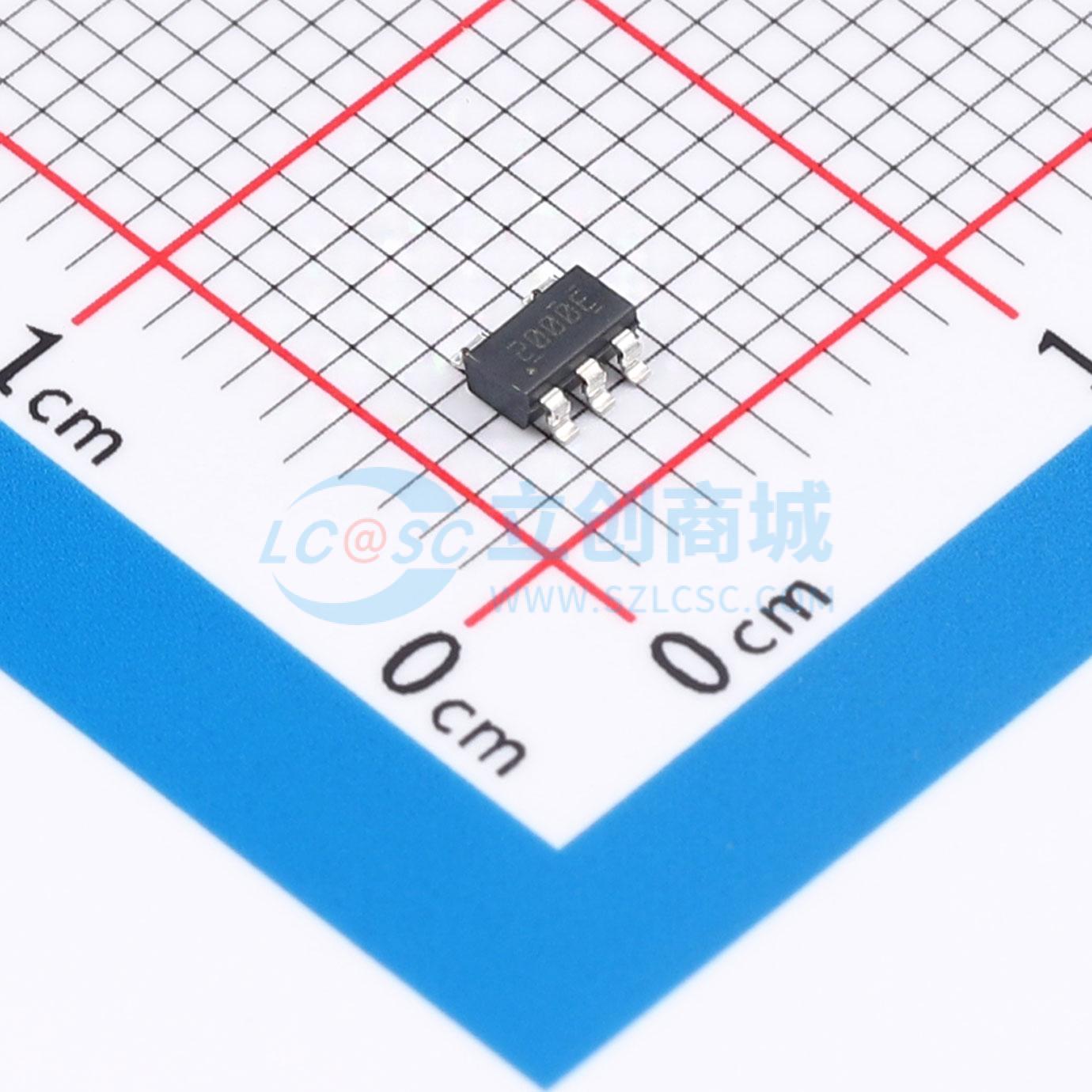

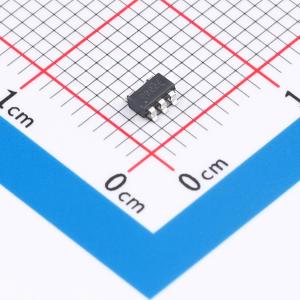

温馨提醒：图片仅供参考，商品以实物为准

TPS2000EDBVR

限流型电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2000E 低电平有效且具有输出放电和反向阻断功能的 2A 负载、2.7V 至 5.5V、70mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2000EDBVR
商品编号: C20345968
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS20xxE 电源分配开关系列适用于可能遇到大容性负载和短路情况的应用，如 USB 应用。该系列为需要 1.5 A 或 2 A 负载的应用提供固定电流限制阈值，在不同封装中提供高或低使能极性选项。当输出负载超过电流限制阈值时，TPS20xxE 系列通过以恒流模式工作，将输出电流限制在安全水平。这能在所有条件下提供可预测的故障电流。快速的过载响应时间减轻了 2.7 V - 5.5 V 电源在输出短路时提供稳压电源的负担。电源开关的上升和下降时间受到控制，以最大限度减少开启和关闭期间的电流浪涌。

商品特性

单电源开关系列
与现有的德州仪器 (TI) 开关产品引脚兼容
额定电流为 1.5 A 和 2 A
支持 3.3 V 和 5 V 电源轨
±20% 精度的固定恒流限制
快速过流响应：2 μs
去毛刺故障报告
输出放电
反向电流阻断
内置软启动
环境温度范围：-40℃ 至 85℃

应用领域

个人电脑和笔记本电脑
游戏设备
电视
连接的外设和打印机
数据中心和企业计算
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
