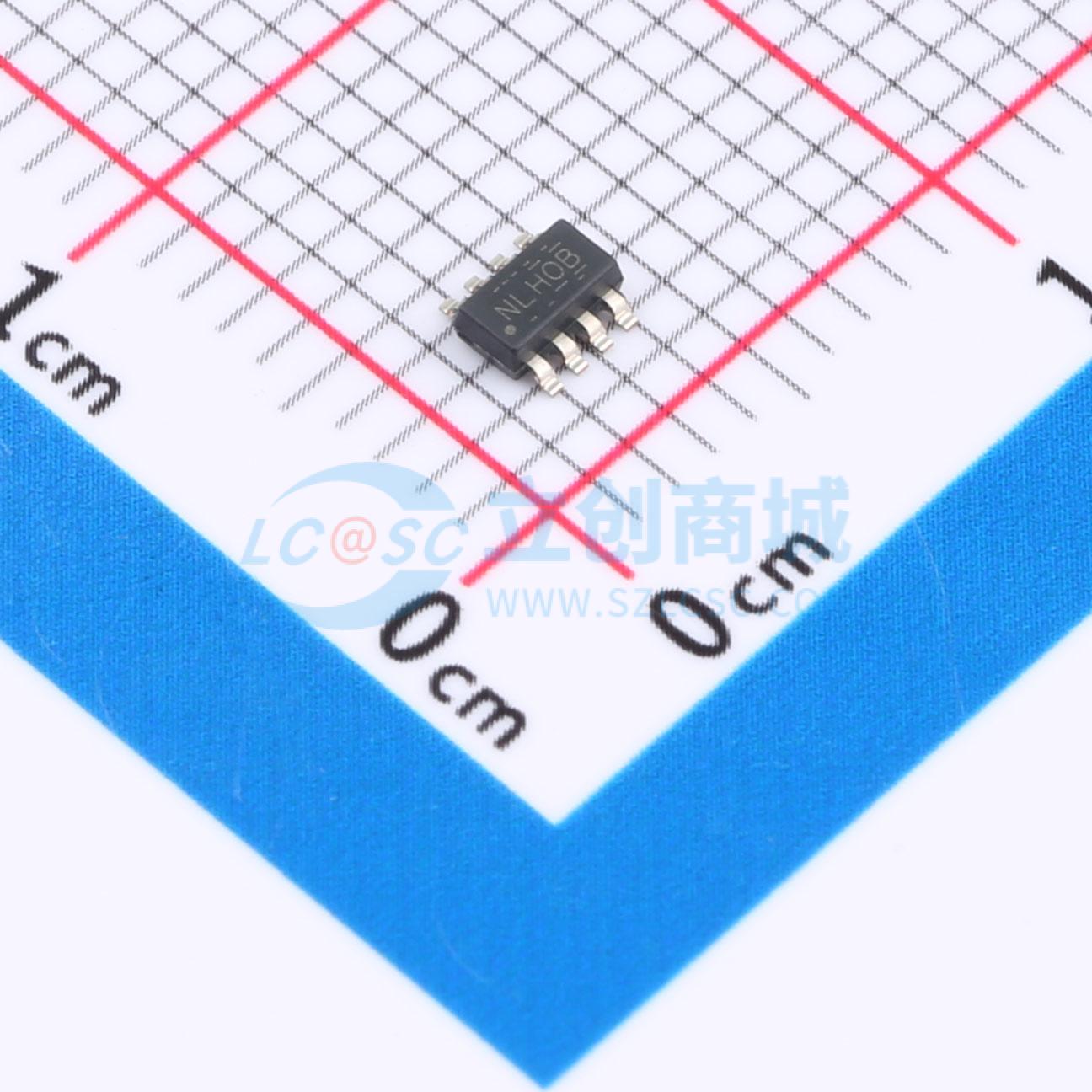

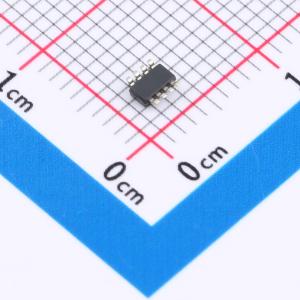

TPS36BA38ACADDFRQ1
带精密窗口看门狗定时器的汽车级微功耗IQ精密电压监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS36-Q1 具有窗口看门狗计时器的汽车类纳安级静态电流精密监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS36BA38ACADDFRQ1
- 商品编号
- C20345973
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.04V~6V | |
| 复位有效电平 | 低电平有效 | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 2ms | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 功能 | 备用电池切换 | |
| 静态电流(Iq) | 250nA |
商品概述
TPS36-Q1是一款超低功耗（典型值为250 nA）的器件，提供带可编程窗口看门狗定时器的精密电压监控器。TPS36-Q1支持宽阈值水平的欠压监控，在指定温度范围内精度为1.2%。 TPS36-Q1提供高精度窗口看门狗定时器，具备众多特性，适用于各种应用。闭合窗口定时器可由工厂预编程，也可使用外部电容由用户编程。通过逻辑引脚组合可动态更改开放窗口与闭合窗口的比率。看门狗还具备使能 - 禁用、启动延迟、独立WDO引脚选项等独特特性。 RESET或WDO延迟可通过工厂预编程的默认延迟设置来设置，也可通过外部电容进行编程。该器件还提供锁存输出操作，即输出会一直锁存，直到监控器或看门狗故障被清除。 TPS36-Q1是TPS3852-Q1器件系列的性能升级版。TPS36-Q1采用小型8引脚SOT-23封装。
商品特性
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为 -40℃至125℃
- 工厂预编程或用户可编程的看门狗超时时间
- 定时器精度（最大）为±10%
- 工厂预编程闭合窗口：1毫秒至100秒
- 工厂预编程或用户可编程的复位延迟
- 定时器精度（最大）为±10%
- 工厂预编程选项：2毫秒至10秒
- 输入电压范围：VDD = 1.04 V至6.0 V
- 固定阈值电压（V_T-）：1.05 V至5.4 V
- 阈值电压以50 mV为步进
- 电压阈值精度（最大）为1.2%
- 内置迟滞（V_HYS）：典型值为5%
- 超低电源电流：IDD = 250 nA（典型值）
- 开漏、推挽；低电平有效输出
- 多种可编程选项：
- 看门狗使能 - 禁用
- 看门狗启动延迟：无延迟至10秒
- 开放窗口与闭合窗口比率选项：1倍至511倍
- 锁存输出选项
- 支持MR功能
应用领域
- 车载充电器（OBC）和无线充电器
- 驱动器监控
- 电池管理系统（BMS）
- 前置摄像头
- 环视系统ECU
