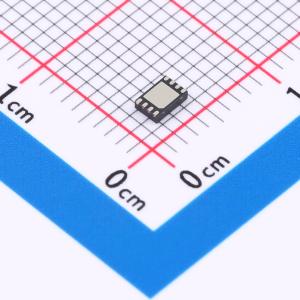

TMUX6202RQXR
TMUX620x 36 V, 低导通电阻, 1:1 (SPST), 单通道精密开关，具有1.8V逻辑电平
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双电源范围：±4.5 V 至 ±18 V；单电源范围：4.5 V 至 36 V；低导通电阻：1.2 Ω；低电荷注入：-10 pC；工作温度范围：-40°C 至 +125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX6202RQXR
- 商品编号
- C20345960
- 商品封装
- WSON-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~36V；-18V~-4.5V；4.5V~18V | |
| 导通时间(ton) | 120ns | |
| 导通电阻(Ron) | 1.2Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 130ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 240pF | |
| 带宽 | 22MHz | |
| 传播延迟(tpd) | 450ps |
商品概述
TMUX620x是一款采用单通道、1:1（单刀单掷，SPST）配置的互补金属氧化物半导体（CMOS）器件。该器件可使用单电源（4.5 V至36 V）、双电源（±4.5 V至±18 V）或非对称电源（例如VDD = 12 V，Vss = -5 V）供电。TMUX620x支持源极（S）和漏极（D）引脚上从Vss到VDD的双向模拟和数字信号。 可通过控制SEL引脚来启用或禁用TMUX620x。禁用时，两个信号路径开关均处于断开状态。所有逻辑控制输入支持1.8 V至VDD的逻辑电平，在有效电源电压范围内工作时，兼容TTL和CMOS逻辑。故障安全逻辑电路允许在电源引脚加电之前在控制引脚上施加电压，保护器件免受潜在损坏。
商品特性
- 双电源范围：±4.5 V至±18 V
- 单电源范围：4.5 V至36 V
- 低导通电阻：1.2 Ω
- 低电荷注入：-10 pC
- 工作温度范围：-40℃至+125℃
- 逻辑引脚集成下拉电阻
- 兼容1.8 V逻辑
- 故障安全逻辑
- 轨到轨操作
- 双向信号路径
- 先断后通开关
应用领域
- 光网络
- 光测试设备
- 有线网络
- 工厂自动化和工业控制
- 可编程逻辑控制器（PLC）
- 半导体测试
- 超声扫描仪
- 患者监测与诊断
- 远程无线电单元
- 数据采集系统
