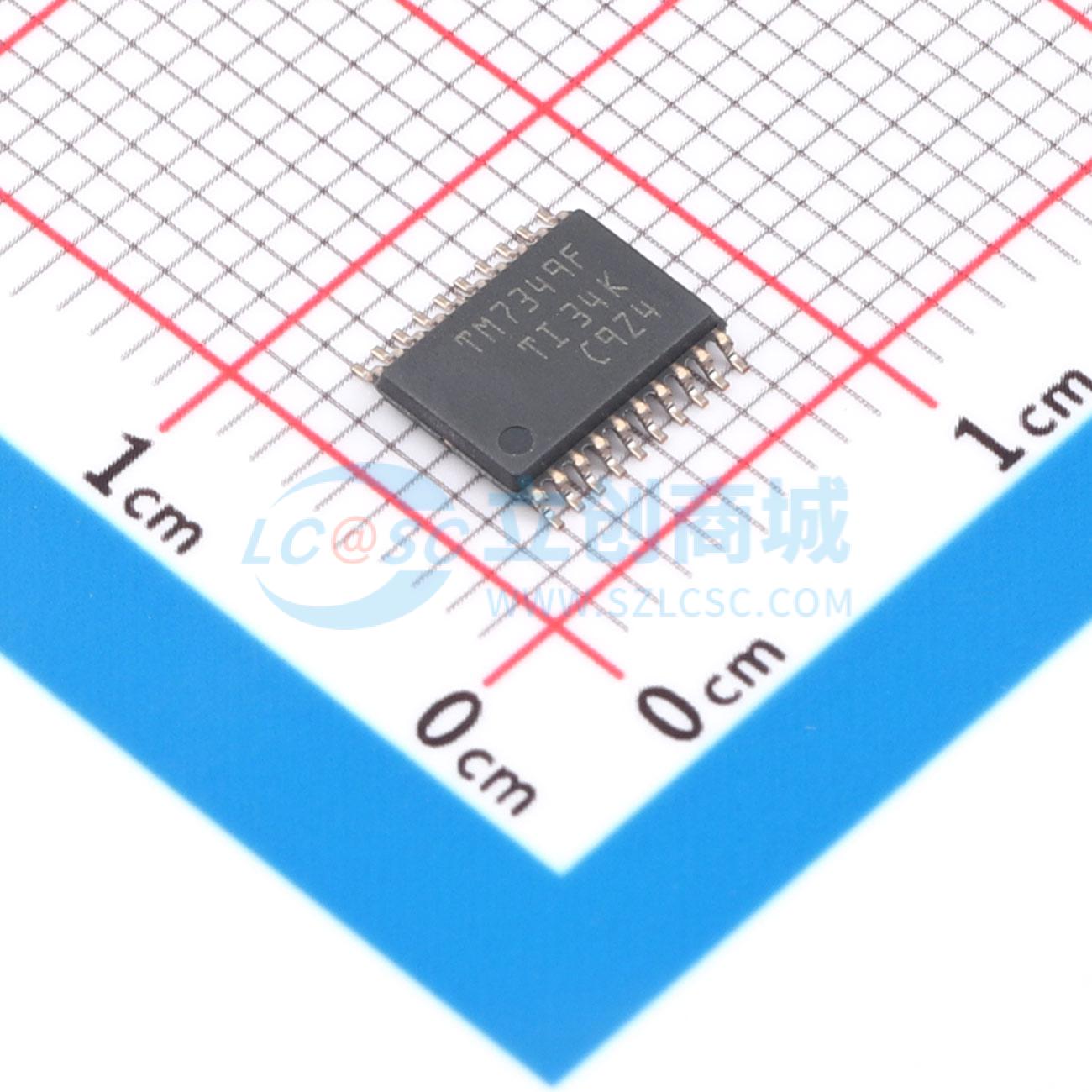

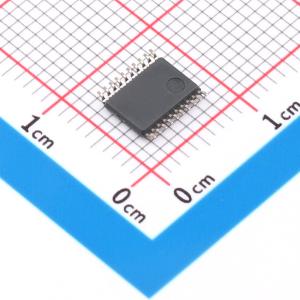

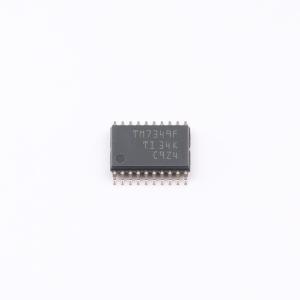

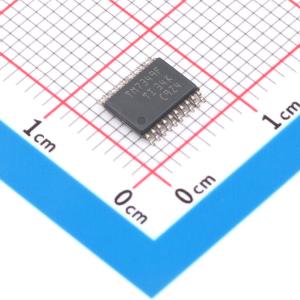

TMUX7349FPWR
TMUX7349FPWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMUX7349F 具有故障阈值、闩锁效应抑制和 1.8V 逻辑电平的 ±60V 故障保护、双路 4:1 多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX7349FPWR
- 商品编号
- C20345962
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 工作电压 | 8V~44V | |
| 导通时间(ton) | 350ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 390Ω | |
| 关闭时间(toff) | 400ns |
商品概述
TMUX7308F和TMUX7309F是现代互补金属氧化物半导体（CMOS）模拟多路复用器，具有8:1（单端）和4:1（差分）配置。这些器件适用于双电源（±5 V至±22 V）、单电源（8 V至44 V）或不对称电源（如VDD = 12 V，VSS = -5 V）。在通电和断电条件下均具备过压保护功能，这使得TMUX7308F和TMUX7309F器件适用于无法精确控制电源时序的应用场景。 在通电和断电条件下，该器件均可阻断相对于地最高达+60 V或 -60 V的故障电压。当无电源供电时，无论开关输入条件和逻辑控制状态如何，开关通道均保持关断状态。在正常工作条件下，如果任何sx引脚的模拟输入信号电平超过电源电压（VDD或VSS）一个阈值电压（VT），通道将关断，且sx引脚变为高阻抗。当选择故障通道时，漏极引脚（D或Dx）将被拉至被超过的电源（VDD或VSS）。 低电容、低电荷注入和集成的故障保护功能，使TMUX7308F和TMUX7309F器件可用于对高性能和高鲁棒性都有严格要求的前端数据采集应用。这些器件提供标准TSSOP封装和更小的WQFN封装（如果PCB空间有限，WQFN封装是理想选择）。
商品特性
- 宽电源范围：双电源：±5 V至±22 V；单电源：8 V至44 V
- 过压保护，源极到电源或源极到漏极：±85 V
- 过压保护：±60 V
- 断电保护：±60 V
- 非故障通道继续工作
- 无逻辑输入时状态已知
- 过压条件下输出钳位至电源
- 抗闩锁
- 支持1.8 V逻辑
- 故障安全逻辑：最高44 V，与电源无关
- 逻辑引脚集成下拉电阻
- 先断后通开关
- 行业标准TSSOP和更小的WQFN封装
应用领域
- 工厂自动化与控制
- 可编程逻辑控制器（PLC）
- 模拟输入模块
- 半导体测试设备
- 电池测试设备
- 伺服驱动控制模块
- 数据采集系统（DAQ）
