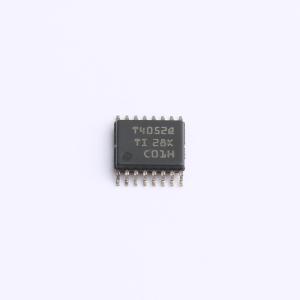

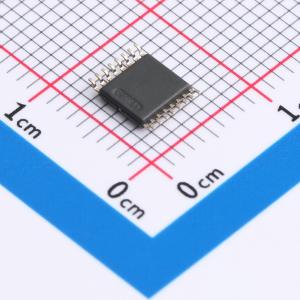

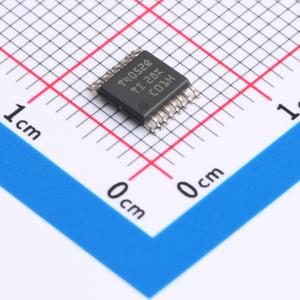

温馨提醒：图片仅供参考，商品以实物为准
TMUX4052PWRQ1
TMUX405x-Q1 汽车级 24V, 8:1, 1通道, 和 4:1, 2通道多路复用器带1.8V逻辑电平
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级24V, 8:1, 1通道, 和 4:1, 2通道多路复用器, 支持单电源和双电源供电, 带1.8V逻辑电平
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX4052PWRQ1
- 商品编号
- C20345958
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 5V~24V；-12V~12V | |
| 导通时间(ton) | 110ns | |
| 导通电阻(Ron) | 60Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 85ns | |
| 工作温度 | -55℃~+125℃ | |
| 导通电容(Con) | 5pF | |
| 带宽 | 700MHz | |
| 传播延迟(tpd) | 3ns |
商品概述
TMUX405x-Q1器件是通用互补金属氧化物半导体（CMOS）多路复用器（MUX）。TMUX4051-Q1是一款8:1单通道多路复用器，TMUX4052-Q1是一款4:1双通道多路复用器。这些器件可采用单电源（5 V至24 V）、双电源（最高±12 V）或非对称电源（如VDD = 12 V，VSS = -5 V）供电。宽电源电压范围使TMUX405x-Q1器件可用于从电池测试仪到家用电器等广泛的应用领域。 TMUX405x-Q1器件支持源极（Sx）和漏极（Dx）引脚上从VSS到VDD的双向模拟信号。所有逻辑输入均具有1.8 V逻辑兼容阈值，在有效电源电压下工作时，与TTL和CMOS逻辑均兼容。
商品特性
- 符合汽车应用的AEC-Q100标准 – 器件温度等级1：环境工作温度范围为-40℃至125℃
- 单电源范围：5 V至24 V
- 双电源范围：最高±12 V
- 低电容：3 pF
- 工作温度范围：-55℃至+125℃
- 双向信号路径
- 轨到轨操作
- 1.8 V逻辑兼容
- 先断后通开关
- ESD保护HBM：2000 V
- TMUX405x – 引脚与行业标准4051和4052多路复用器兼容
应用领域
- 模拟多路复用和解复用
- 电池管理系统（BMS）
- 暖通空调控制模块
- 远程信息处理
- 车载充电机（OBC）和无线充电
