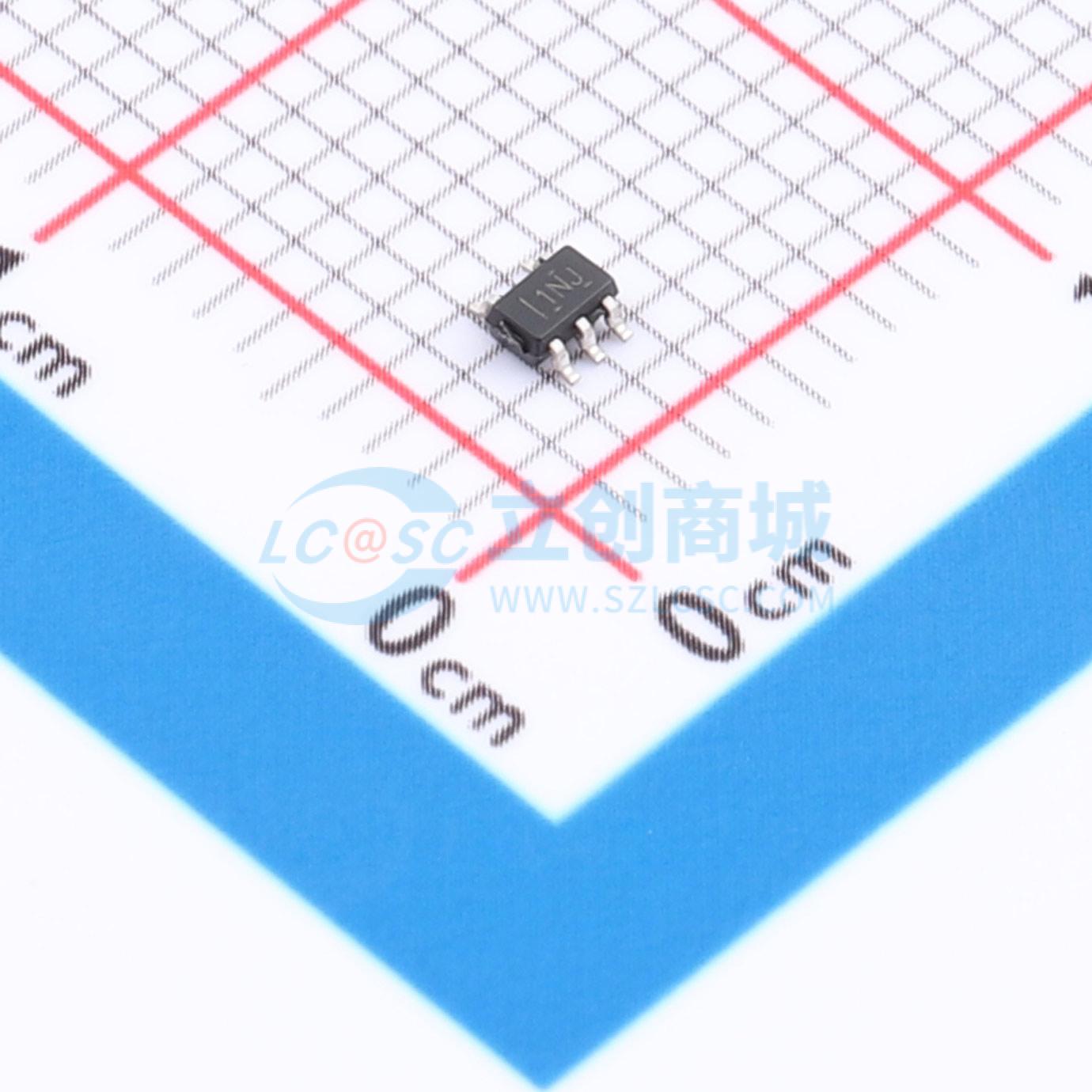

温馨提醒：图片仅供参考，商品以实物为准
TLV9161QDCKRQ1
TLV9161QDCKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9161-Q1 汽车类、单通道、16V、11MHz 轨到轨输入和输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9161QDCKRQ1
- 商品编号
- C20345946
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 210uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 33V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 6.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 73mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | -8V~-1.35V；1.35V~8V |
商品概述
TLV916x-Q1系列（TLV9161-Q1、TLV9162-Q1和TLV9164-Q1）是16V通用汽车级运算放大器系列。这些器件提供卓越的直流精度和交流性能，包括轨到轨输入或输出、低失调（±210 μV，典型值）、低失调漂移（±0.25 μV/°C，典型值）和低噪声（1 kHz时为6.8 nV/√Hz，10 kHz时为4.2 nV/√Hz）。 宽差分输入电压范围、高短路电流（±73 mA）和高压摆率（33 V/μs）等特性使TLV916x-Q1成为一种灵活、坚固且高性能的汽车级运算放大器。 TLV916x-Q1系列运算放大器有标准封装，规格范围为-40°C至125°C。
