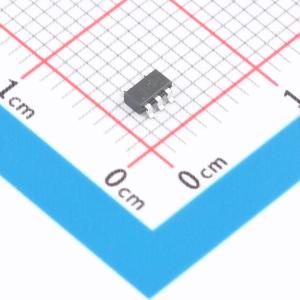

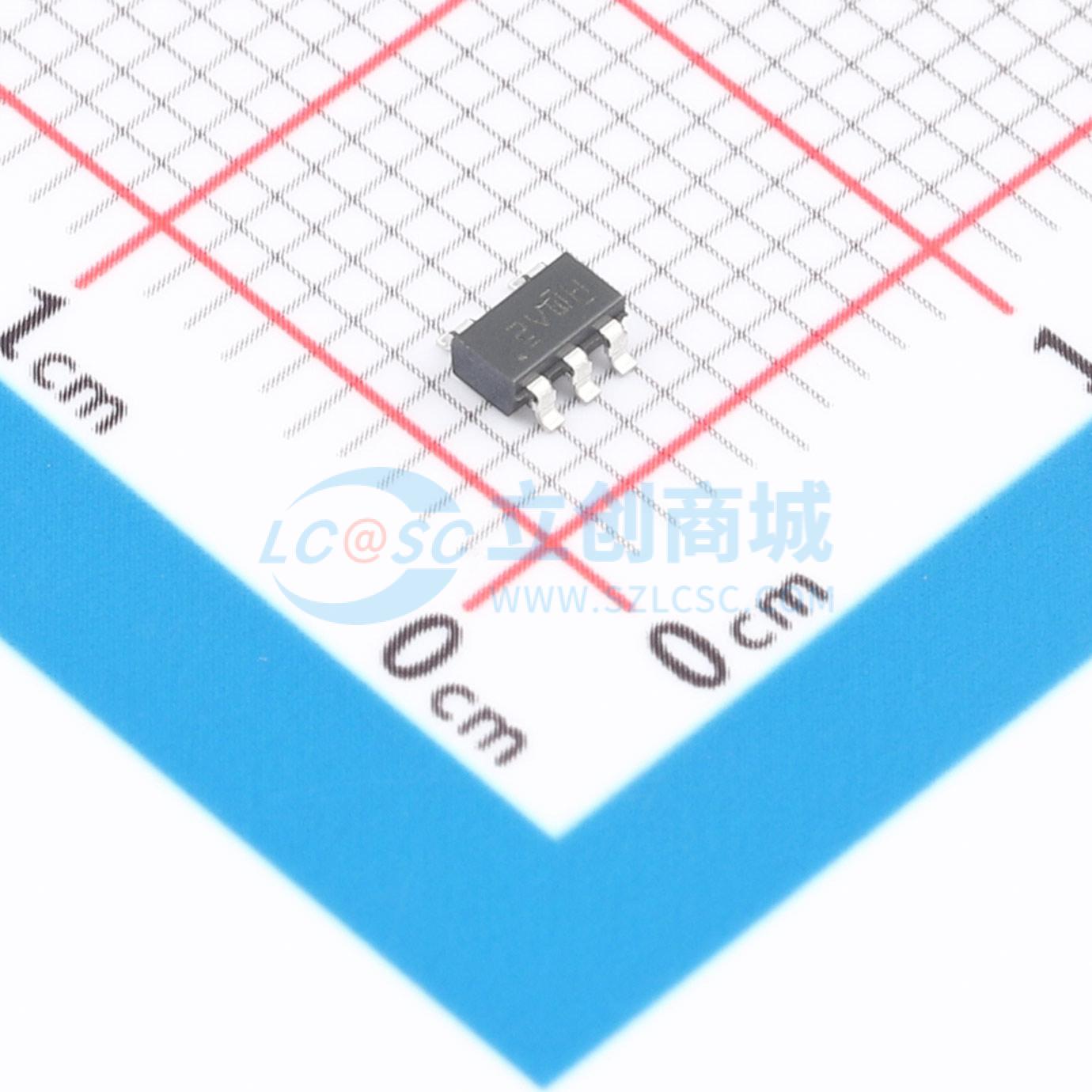

温馨提醒：图片仅供参考，商品以实物为准
OPA992QDBVRQ1
汽车级，40V轨到轨输入或输出、低失调电压、低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA992-Q1 汽车类单通道 40V 10MHz 轨至轨输入和输出低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA992QDBVRQ1
- 商品编号
- C20345614
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10.6MHz | |
| 输入失调电压(Vos) | 210uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 32V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 4.4nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~40V | |
| 双电源(Vee~Vcc) | -20V~-1.35V；1.35V~20V |
商品概述
OPAx992-Q1系列（OPA992-Q1、OPA2992-Q1和OPA4992-Q1）是一系列高压（40V）通用运算放大器。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调（典型值±210 μV）、低失调漂移（典型值±0.25 μV/℃）和低噪声（1kHz时为7 nV/√Hz，10kHz时为4.4 nV/√Hz）。 差分和共模输入电压范围可达电源轨、高短路电流（±65 mA）和高压摆率（32 V/μs）等特性，使OPA992-Q1成为适用于高压汽车应用的灵活、可靠且高性能的运算放大器。 OPAx992-Q1系列运算放大器采用标准封装（如SOIC、TSSOP、VSSOP、SOT-23和SC70），工作温度范围为-40℃至125℃。
商品特性
- 通过AEC-Q100汽车应用认证
- 温度等级1：环境温度TA为-40℃至+125℃
- 器件人体模型（HBM）静电放电分类等级为2A
- 器件带电器件模型（CDM）静电放电分类等级为C6
- 低失调电压：±210 μV
- 低失调电压漂移：±0.25 μV/℃
- 低噪声：1kHz时为7 nV/√Hz，宽带为4.4 nV/√Hz
- 高共模抑制比：115 dB
- 低偏置电流：±10 pA
- 轨到轨输入和输出
- 适合多路复用器/比较器输入
- 放大器可处理高达电源轨的差分输入
- 放大器可用于开环或作为比较器
- 宽带宽：增益带宽积（GBW）为10.6MHz，单位增益稳定
- 高压摆率：32 V/μs
- 低静态电流：每个放大器2.4 mA
- 宽电源范围：±1.35 V至±20 V，2.7 V至40 V
- 出色的电磁干扰抑制比（EMIRR）性能
应用领域
- 汽车主机
- 汽车外部放大器
- 紧急呼叫（eCall）
- 远程信息处理控制单元（TCU）
- 牵引逆变器
- 混合动力汽车/电动汽车车载和无线充电器（OBC）
- 混合动力汽车/电动汽车直流/直流转换器
- 高端和低端电流检测
