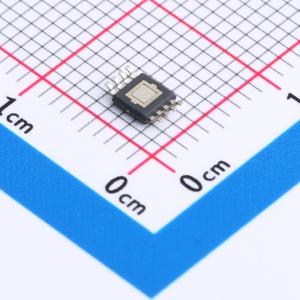

温馨提醒：图片仅供参考，商品以实物为准
OPA828IDGNR
OPAx828 低失调、低漂移、低噪声、45MHz、36V、JFET 输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA828 高速（45MHz 和 150V/μs）、36V、低噪声 (4nV/√Hz) RRO JFET 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA828IDGNR
- 商品编号
- C20345611
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 45MHz | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电压(Vos) | 25uV | |
| 共模抑制比(CMRR) | 108dB | |
| 压摆率(SR) | 150V/us | |
| 静态电流(Iq) | 5.5mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 8V~36V | |
| 双电源(Vee ~ Vcc) | 4V~18V；-18V~-4V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 4nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.2pA |
商品概述
OPA828和OPA2828 (OPAx828) JFET输入运算放大器是下一代OPA627和OPA827，将高速与高直流精度和交流性能相结合。这些运算放大器具有低失调电压、低温度漂移、低偏置电流和低噪声等特性，在0.1 Hz至10 Hz频段的噪声仅为60 nVRMS。OPAx828可在±4 V至±18 V的宽电源电压范围内工作，典型每通道电源电流为5.5 mA。
45 MHz的增益带宽积(GBW)、150 V/μs的压摆率等交流特性，以及精密的直流特性，使OPAx828系列成为各种系统的理想选择。这些系统包括高速高分辨率数据采集系统，如16位至18位混合信号系统、跨阻(I/V转换)放大器、滤波器、精密±10 V前端和高阻抗传感器接口应用。
OPAx828提供8引脚SOIC封装和热增强型8引脚HVSSOP PowerPAD集成电路封装。
商品特性
- 低输入电压噪声密度：1 kHz时为4 nV/√Hz
- 输入电压噪声：0.1 Hz至10 Hz为60 nVRMS
- 低输入偏置电流：– 0.1 pA (DGN) – 1 pA (D)
- 输入失调电压：– 25 μV (DGN) – 50 μV (D)
- 输入失调漂移：– 0.2 μV/℃ (DGN) – 0.45 μV/℃ (D)
- 适合多路复用器的输入
- 增益带宽：45 MHz
- 压摆率：150 V/μs
- 14位建立时间：120 ns
- 过载功率限制器
- 宽电源电压范围：±4 V至±18 V
- 封装：D封装：8引脚SOIC；DGN封装：8引脚HVSSOP
应用领域
- 数据采集(DAQ)
- 光模块
- 实验室和现场仪器
- 混合模块(AI、AO、DI、DO)
- 超声扫描仪
