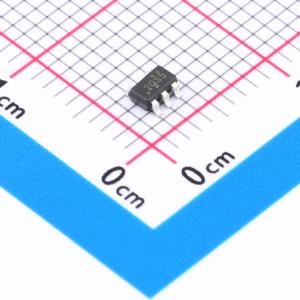

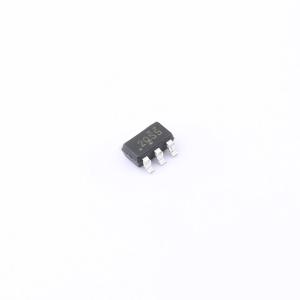

温馨提醒：图片仅供参考，商品以实物为准
OPA863DBVR
OPA x863 低功耗、110 MHz、轨到轨输入/输出电压反馈运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA863 单通道低功耗 110MHz 12V 轨到轨输入和输出电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA863DBVR
- 商品编号
- C20345613
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 730nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | 5.9nV/√Hz@25Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12.6V |
商品概述
OPAx863 器件是低功耗、单位增益稳定、轨到轨输入和输出、电压反馈运算放大器，设计用于在 2.7 V 至 12.6 V 的电源电压范围内工作。每个通道仅消耗 700 µA，OPAx863 具有 50 MHz 的增益带宽积、105 V/µs 的压摆率和 5.9 nV/√Hz 的电压噪声密度。
具有 2.7 V 电源运行的轨到轨输入级适用于便携式、电池供电的应用。轨到轨输入级在整个输入共模电压范围内与增益带宽积和噪声良好匹配，从而实现具有宽输入动态范围的卓越性能。OPAx863 具有关断 (PD) 模式，PD 静态电流 (IQ) 为 1.5 µA（最大值），使用 3 V 电源时，开启或关闭时间在 6.5 µs 以内。
OPAx863 包含过载限流功能，以限制饱和输出时 IQ 的增加，从而防止在注重功耗的电池供电系统中过度功耗。输出级具有短路保护，使这些器件适用于恶劣环境。
应用领域
- 低功耗SAR和ΔΣ ADC驱动器
- ADC参考缓冲器
- 低端电流检测
- 光电二极管跨阻放大器接口
- 感应传感
- 超声波流量计
- 多功能打印机
- MDAC输出缓冲器
- 放大和有源滤波级
