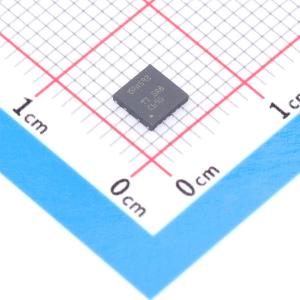

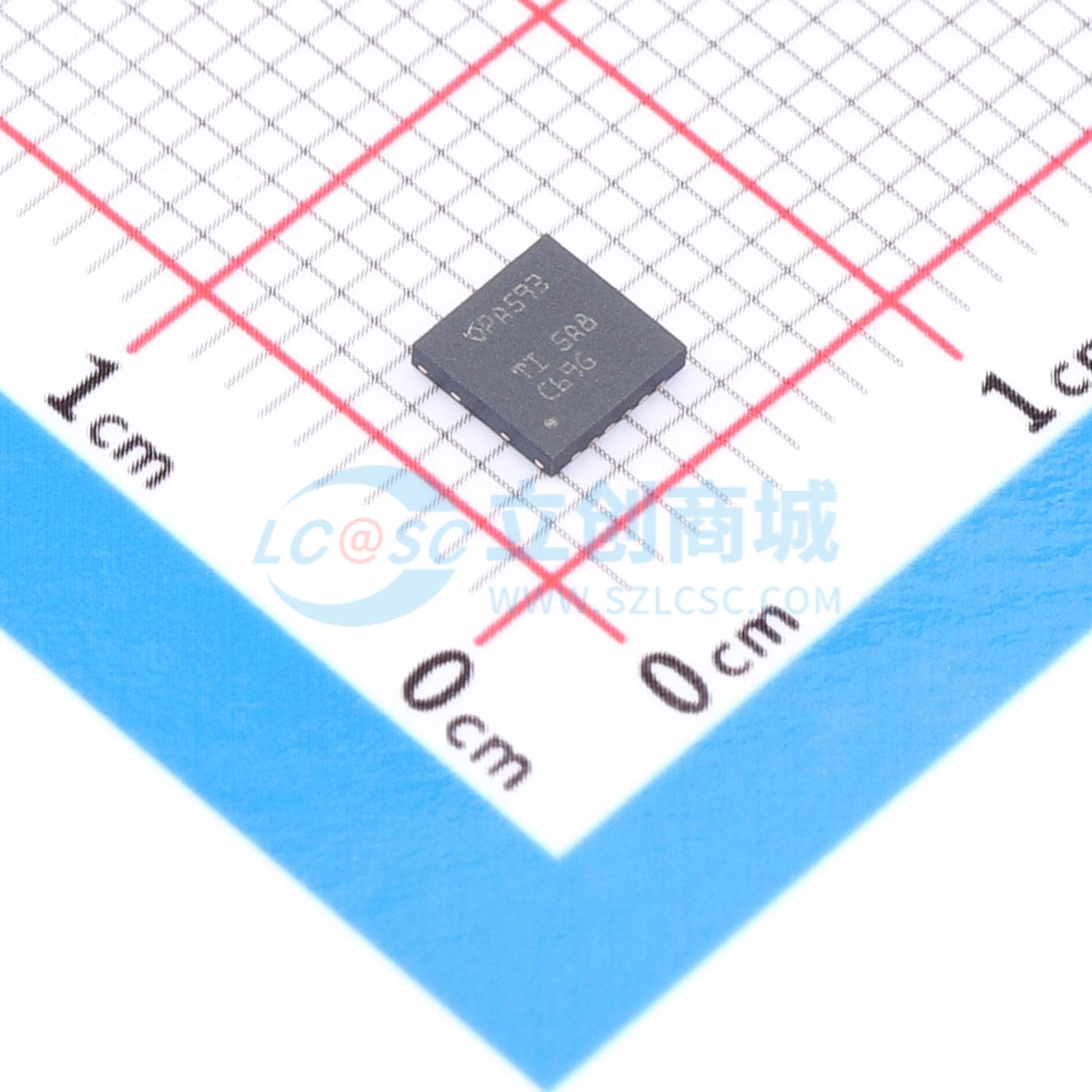

OPA593DNTT
OPA593DNTT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA593 85V、100μV、宽带宽 (10MHz)、高输出电流 (250mA) 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA593DNTT
- 商品编号
- C20345607
- 商品封装
- WSON-12(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.378889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 85V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 20uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 45V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.25mA | |
| 输出电流 | 250mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 8V~85V | |
| 双电源(Vee~Vcc) | -42.5V~-4V；4V~42.5V |
商品概述
OPA593是一款高压（85 V）、高精度、宽带宽（10 MHz）、高输出电流（250 mA）、单位增益稳定的功率运算放大器。 OPA593采用激光微调技术来改善失调电压（典型值20 μV）和失调电压漂移（典型值0.4 μV/℃），从而无需校准。该器件具有适合多路复用器的输入，可使差分输入电压范围达到电源轨，并有助于提高多通道系统的建立性能。 可以使用外部电阻以指定的精度限制电流，从而提供更精确的测量。在过流或过热情况下，器件会通过状态标志指示错误操作。包含的禁用功能可用于关闭器件，节省功耗并使输出进入高阻抗状态。 该器件单位增益稳定，可作为高阻抗缓冲器工作。宽带宽和高转换速率可实现高信号增益。高输出电流和电容驱动能力使该器件能够驱动用于提供更高系统电流的外部场效应晶体管（FET），例如在数字电源中。
商品特性
- 宽电源电压范围：-8 V（±4 V）至85 V（±42.5 V）
- 低失调电压：±20 μV
- 低失调电压漂移：±0.4 μV/℃
- 高输出电流：250 mA
- 宽增益带宽：10 MHz
- 高转换速率：上升沿45 V/μs
- 低噪声：10 kHz时为7 nV/√Hz
- 适合多路复用器的输入
- 轨到轨输出
- 静态电流：
- 启用时：3.25 mA
- 禁用时：250 μA
- 指定的电流限制精度
- 过热和过流标志
- 温度范围：-40℃至+125℃
- 封装：12引脚WSON
应用领域
- 半导体测试
- 半导体制造
- 可编程直流电源
- LCD测试
- CT和PET扫描仪
