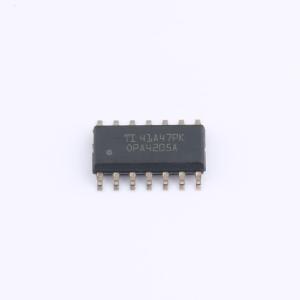

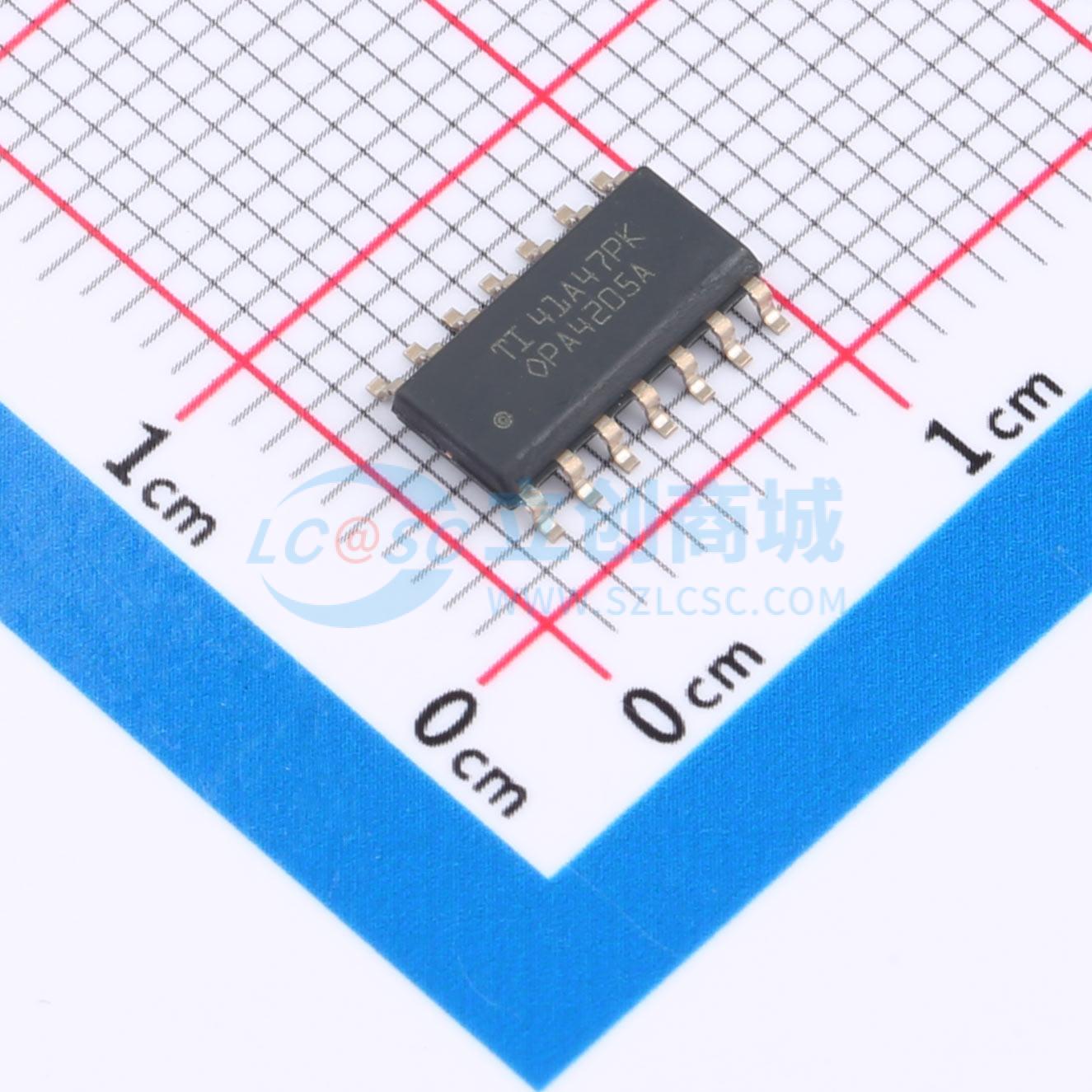

温馨提醒：图片仅供参考，商品以实物为准
OPA4205ADR
低功耗、超β值、双极性、e-trim运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4205 具有低输入辅助电源电流和低噪声的四路轨到轨、双极精密 e-trim™ 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4205ADR
- 商品编号
- C20345595
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.6MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 80nV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 400pA | |
| 噪声密度(eN) | 7.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 126dB | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPA205、OPA2205和OPA4205（OPAx205）是行业标准OPAx277系列的下一代产品。OPA206和OPA2206是相关器件，具有相同的运算放大器内核，但增加了输入过压保护功能，可承受高于电源±40 V的电压。这些器件是采用超β输入的精密双极型e-trim运算放大器。德州仪器（TI）的专有微调技术可实现典型±4 μV（±2 μV，高级）的输入失调电压，以及典型±0.08 μV（±0.04 μV，高级）的输入失调电压漂移。 OPAx205采用双极工艺设计，仅需220 μA的静态电流，即可提供3.6 MHz的增益带宽。该器件在1 kHz时还能实现仅7.2 nV/√Hz的低电压噪声密度。OPAx205的超β输入具有极低的输入偏置电流，典型值为100 pA，电流噪声密度为110 fA/√Hz。 OPAx205的高性能使其成为需要高精度和低功耗的系统的理想选择，如流量和压力变送器、便携式数据采集（DAQ）系统和高密度源测量单元（SMU）。
商品特性
- e-trim™运算放大器性能
- 低失调电压：25 μV（最大值），15 μV（最大值，高级）
- 低失调电压漂移：±0.5 μV/℃（最大值），±0.2 μV/℃（最大值，高级）
- 超β输入
- 输入偏置电流：500 pA（最大值）
- 输入电流噪声：110 fA/√Hz
- 低噪声 - 0.1至10 Hz：0.2 μVPP
- 电压噪声：7.2 nV/√Hz
- 开环增益（AOL）、共模抑制比（CMRR）和电源抑制比（PSRR）：> 126 dB（全温度范围）
- 增益带宽积：3.6 MHz
- 低静态电流：240 μA（最大值）
- 压摆率：4 V/μs
- 过载功率限制器
- 轨到轨输出
- 电磁干扰（EMI）和射频干扰（RFI）滤波输入
- 宽电源范围：4.5 V至36 V
- 温度范围：-40℃至+125℃
- 提供标准级（OPAx205A）和高级（OPA2205，预览版）
- OPA206和OPA2206提供±40 V过压保护
应用领域
- 流量变送器
- 组串式逆变器
- 数据采集（DAQ）
- 源测量单元（SMU）
- 实验室和现场仪器
- 电池测试
- 模拟输入模块
- 压力变送器
