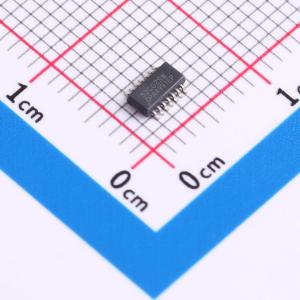

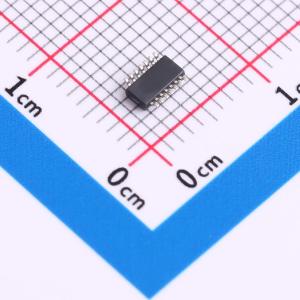

温馨提醒：图片仅供参考，商品以实物为准
OPA4991MDYYREP
40V、轨到轨输入/输出、低失调电压、低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4991-EP 增强型四路 40V 4.5MHz 轨到轨输入和输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4991MDYYREP
- 商品编号
- C20345604
- 商品封装
- SOT-23-THIN-14
- 包装方式
- 编带
- 商品毛重
- 0.203333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 21V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 10.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 静态电流(Iq) | 560uA | |
| 输出电流 | 75mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 40V | |
| 双电源(Vee~Vcc) | -20V~20V |
商品概述
OPA4991-EP 是一种高电压 (40 V) 通用运算放大器，采用增强型塑料封装。该器件提供卓越的直流精度和交流性能，包括轨到轨输入/输出、低偏移 (±125 μV，典型值)、低偏移漂移 (±0.3 μV/℃，典型值)、低噪声 (10.8 nV/√Hz 和 1.8 μVpp) 以及 4.5 MHz 带宽。
诸如差分和共模输入电压范围至电源轨、高输出电流 (±75 mA)、高压摆率 (21 V/μs) 以及高电容负载驱动 (1 nF) 等独特特性使 OPA4991-EP 成为一种适用于高电压应用的强大、高性能运算放大器。
商品特性
- 增强型塑料
- 单一控制基线
- 一个制造、组装和测试地点
- 金线
- NiPdAu引脚镀层
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
- 低排气增强型模塑化合物
- 低偏移电压：±125 uV
- 低噪声：在1 kHz时为10.8 nV/√Hz
- 高共模抑制比：130 dB
- 低偏置电流：±10 pA
- 轨到轨输入和输出
- 宽带宽：4.5 MHz增益带宽积
- 高摆率：21 V/us
- 高容性负载驱动能力：1 nF
- 适合多路复用器/比较器输入
- 低静态电流：每放大器560 uA
- 宽电源范围：±1.35 V至±20 V，2.7 V至40 V
- 强大的EMIRR性能：输入和电源引脚上的EMI/RFI滤波器
