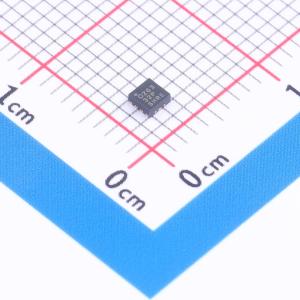

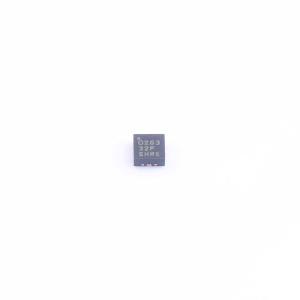

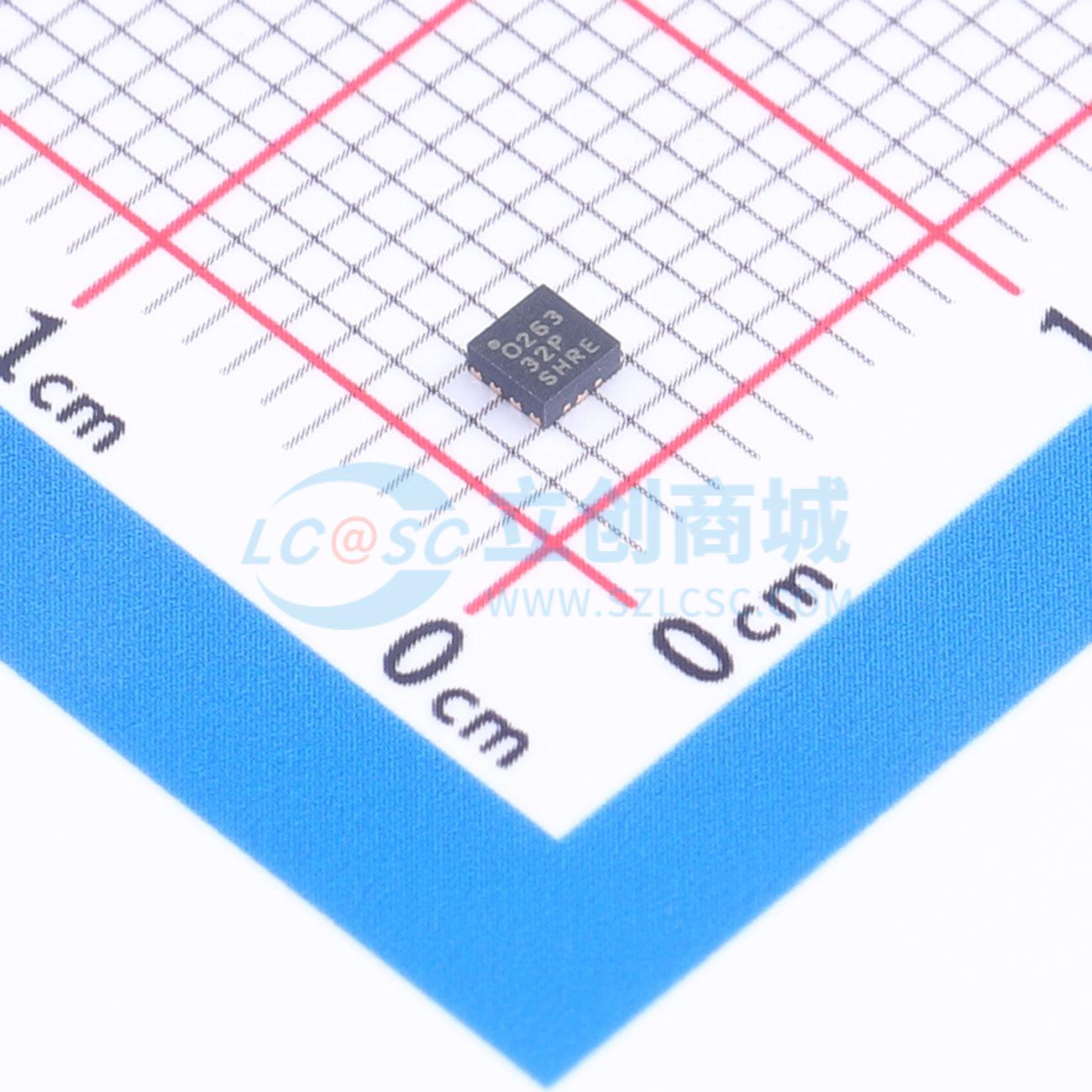

温馨提醒：图片仅供参考，商品以实物为准
OPA2863RUNR
OPA2863RUNR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2863RUNR
- 商品编号
- C20345586
- 商品封装
- WQFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 1.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 50MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 730nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 输入电压噪声密度(eN) | 5.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~12.6V | |
| 双电源电压(Vee~Vcc) | -6.3V~6.3V |
商品概述
OPAx863器件是低功耗、单位增益稳定、轨到轨输入和输出的电压反馈运算放大器，设计用于在2.7 V至12.6 V的电源范围内工作。每通道仅消耗700 μA电流，OPAx863的增益带宽积为50 MHz，压摆率为105 V/μs，电压噪声密度为5.9 nV/√Hz。
轨到轨输入级在2.7 V电源下工作，适用于便携式电池供电应用。轨到轨输入级在整个输入共模电压范围内的增益带宽积和噪声匹配良好，可实现宽输入动态范围的出色性能。OPAx863具有掉电（PD）模式，PD静态电流（IQ）最大为1.5 μA，使用3 V电源时，开启或关闭时间在6.5 μs以内。
OPAx863具备过载功率限制功能，可限制输出饱和时IQ的增加，从而防止在注重功耗的电池供电系统中出现过度功耗。输出级具有短路保护功能，使这些器件适用于恶劣环境。
商品特性
- 宽带宽
- 单位增益带宽：110 MHz（AV = 1 V/V）
- 增益带宽积：50 MHz
- 低功耗
- 静态电流：每通道700 μA（典型值）
- 掉电模式：1.5 μA（最大值，VS = 3 V）
- 电源电压：2.7 V至12.6 V
- 输入电压噪声：5.9 nV/√Hz
- 压摆率：105 V/μs
- 轨到轨输入和输出
- 二次谐波失真/三次谐波失真：20 kHz（2 VPP）时为–129 dBc/–138 dBc
- 工作温度范围：-40°C 到 +125°C
- 附加特性
- 过载功率限制
- 输出短路保护
- 高精度版本：OPAx863A
应用领域
- 低功耗逐次逼近寄存器（SAR）和ΔΣ模数转换器（ADC）驱动器
- ADC参考缓冲器
- 低端电流检测
- 光电二极管跨阻放大器（TIA）接口
- 电感式传感
- 超声波流量计
- 多功能打印机
- 数模转换器（MDAC）输出缓冲器
- 增益和有源滤波器级
