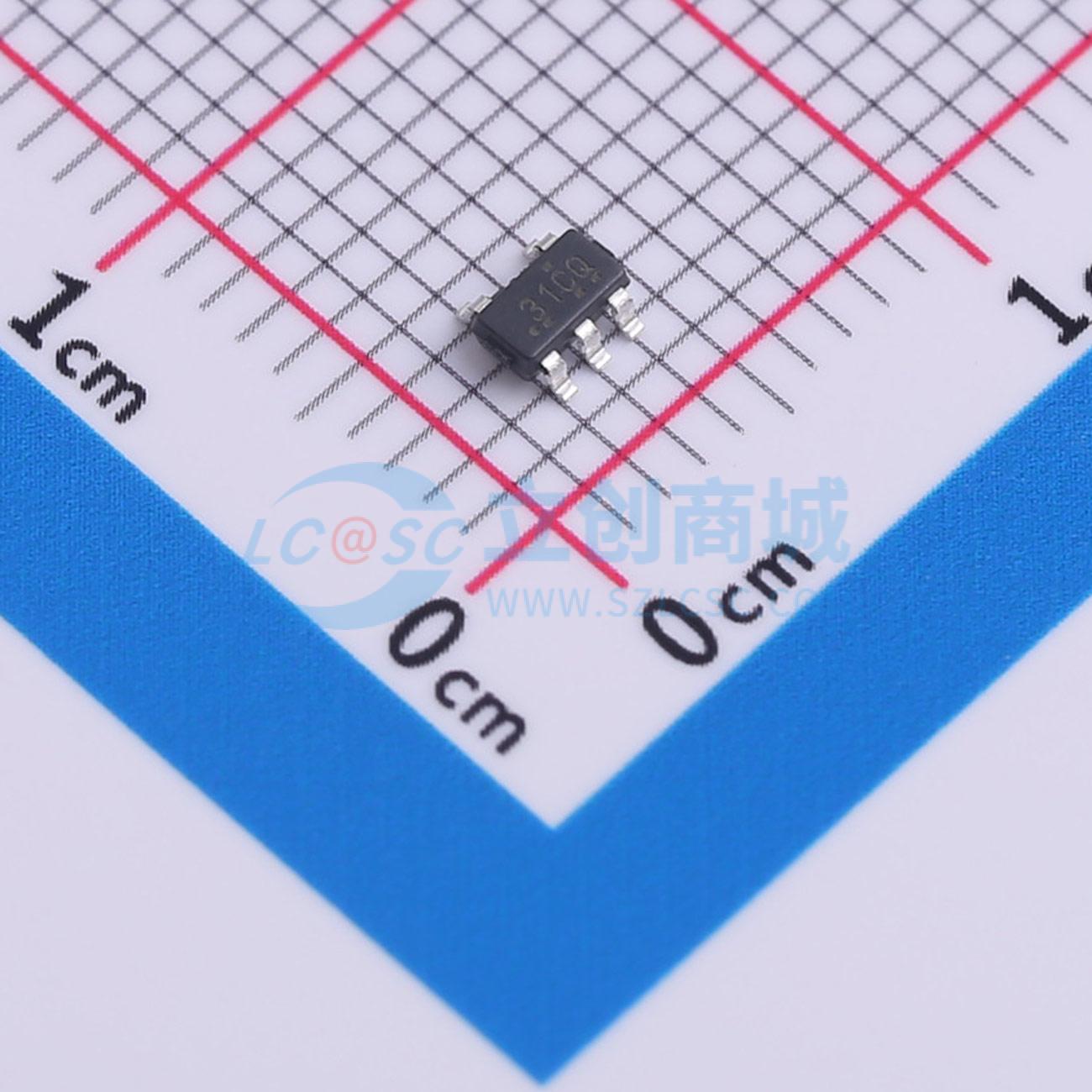

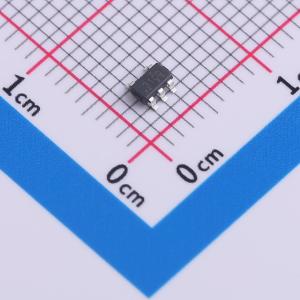

温馨提醒：图片仅供参考，商品以实物为准
OPA186DBVR
OPAx186 系列 24V 零漂移精密运算放大器，具备轨到轨输入/输出功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA186 具有轨到轨输入和输出的单路 24V、低功耗 (90μA) 5μV 失调电压零温漂运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA186DBVR
- 商品编号
- C20345565
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 750kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 146dB | |
| 压摆率(SR) | 0.35V/us | |
| 输出电流 | 20mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 90uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~24V | |
| 双电源(Vee ~ Vcc) | -12V~-2.25V；2.25V~12V | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPA186、OPA2186 和 OPA4186（OPAx186）是低功耗、24V、轨到轨输入输出、零漂移运算放大器（运放）。这些运放的失调电压仅为 10μV（最大值），失调电压温漂为 0.04μV/°C（最大值）。这些器件是精密仪器、信号测量和有源滤波应用的理想选择。 90μA 的低静态电流消耗使 OPAx186 成为对功率敏感的应用（如电池供电的仪器和便携式系统）的绝佳选择。
商品特性
- 高精度
- 失调电压漂移：0.01μV/°C
- 低失调电压：1μV
- 低静态电流：90μA
- 出色的动态性能
- 增益带宽：750kHz
- 压摆率：0.35V/μs
- 坚固的设计
- RFI/EMI 滤波输入
- 轨到轨输入/输出
- 电源范围：4.5V 至 24V
- 工作温度：-40°C 至 +125°C
应用领域
- 电脑电源和游戏机
- 商用 DC/DC 转换器
- 流量变送器
- 压力变送器
- 商用电池充电器
- 电表
