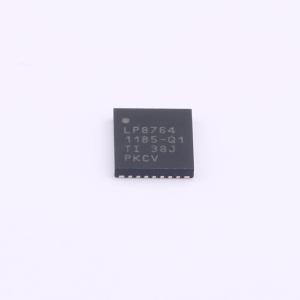

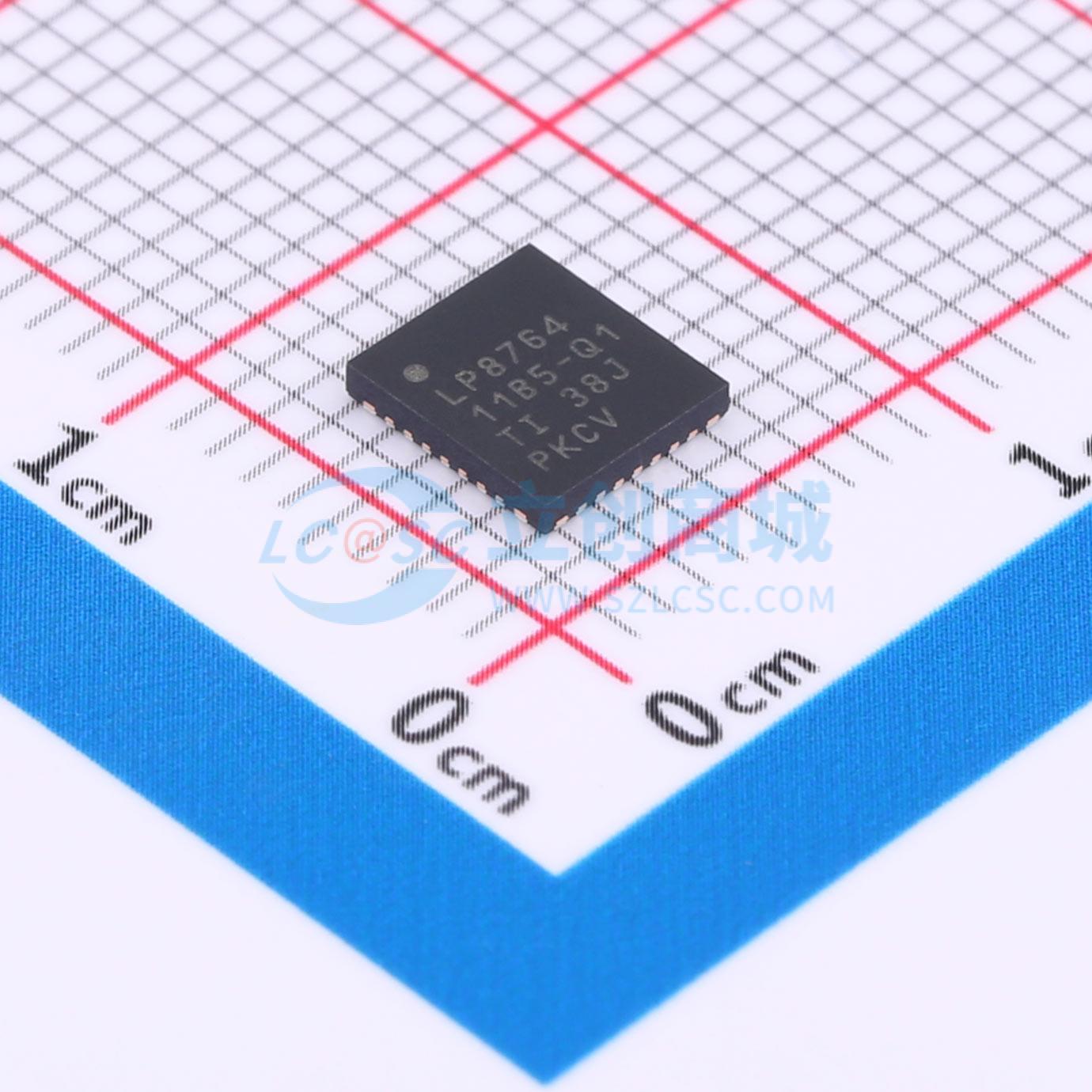

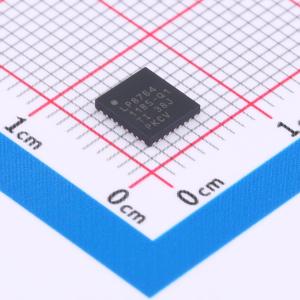

LP876411B5RQKRQ1
集成开关的四相、20A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP8764-Q1 4 个适用于汽车 SoC 的 5A/20A 多相降压转换器 PMIC
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP876411B5RQKRQ1
- 商品编号
- C20345539
- 商品封装
- QFN-32(5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 300mV~3.34V | |
| 输出电流 | 5A；5A；5A；5A | |
| 开关频率 | 4.4MHz；2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP8764-Q1 器件旨在满足各种安全相关汽车和工业应用中最新处理器和平台的电源管理需求。该器件有四个降压 DC/DC 转换器内核，可配置为五种不同的相位配置，从一个 4 相输出到四个 1 相输出。可通过 I²C 兼容串行接口或 SPI 串行接口更改器件设置。
自动 PFM/PWM（自动模式）操作与自动加相和减相功能相结合，可在较宽的输出电流范围内实现最高效率。LP8764-Q1 器件支持多相输出的远程差分电压检测，以补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。开关时钟可强制进入 PWM 模式，且各相相互交错。开关可与外部时钟同步，并可启用扩频模式以最大程度减少干扰。
商品特性
- 通过 AEC-Q100 认证，结果如下
- 输入电压：2.8 V 至 5.5 V
- 器件温度等级 1：环境工作温度范围为 -40℃ 至 +125℃
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 符合功能安全标准——专为功能安全应用开发
- 提供有助于 ISO 26262 系统设计达到 ASIL-D 级别的文档
- 提供有助于 IEC 61508 系统设计达到 SIL-3 级别的文档
- 系统能力可达 ASIL-D 级
- 硬件完整性可达 ASIL-D 级
- 窗口式电压和过流监测器
- 具有可选触发/问答模式的看门狗
- 电平或 PWM 错误信号监测 (ESM)
- 带高温警告和热关断功能的热监测
- 配置寄存器和非易失性存储器的位完整性 (CRC) 错误检测
- 输出电压：0.3 V 至 3.34 V（多相输出为 0.3 V 至 1.9 V）
- 最大输出电流：每相 5 A，4 相配置时最高可达 20 A
- 可编程输出电压压摆率：0.5 mV/µs 至 33 mV/µs
- 开关频率：2.2 MHz 或 4.4 MHz
- 10 个可配置通用 I/O (GPIO)
- 用于多 PMIC 同步的 SPMI 接口
- 输入过压监测器 (OVP) 和欠压锁定 (UVLO)
应用领域
- 高级驾驶辅助系统 (ADAS)
- 前置摄像头
- 环视系统 ECU
- 远程雷达
- 传感器融合
- 域控制器
