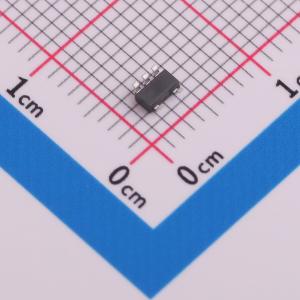

温馨提醒：图片仅供参考，商品以实物为准
LMV321AQDBVRQ1
汽车级低压轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV321A-Q1 汽车类、单通道、5.5V、1MHz、4mV 失调电压轨到轨输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV321AQDBVRQ1
- 商品编号
- C20345533
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 70uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
LMV3xxA-Q1系列包括单通道（LMV321AQ1）、双通道（LMV358A-Q1）和四通道（LMV324A-Q1）低压（2.5 V至5.5 V）汽车用运算放大器（运放），具备轨到轨输出摆幅能力。这些运放为信息娱乐和照明等空间受限应用提供了一种经济高效的解决方案，此类应用需要低压运行和高容性负载驱动能力。LMV3xxA-Q1系列的容性负载驱动能力为500 pF，电阻性开环输出阻抗使其在更高容性负载下更易于稳定。这些运放专为低压运行（2.5 V至5.5 V）而设计，性能规格与LMV3xx-Q1器件相似。 LMV3xxA-Q1系列的稳健设计简化了电路设计。这些运放具有单位增益稳定性、集成的RFI和EMI抑制滤波器，并且在过驱动条件下不会出现相位反转。 LMV3xxA-Q1系列采用SOIC、MSOP、SOT-23和TSSOP等行业标准封装。
商品特性
- 通过AEC-Q100汽车应用认证
- 温度等级1：环境温度TA为-40℃至+125℃
- 器件HBM ESD分类等级为2级
- 器件CDM ESD分类等级为C6级
- 低输入失调电压：±1 mV
- 轨到轨输出
- 单位增益带宽：1 MHz
- 低宽带噪声：30 nV/√Hz
- 低输入偏置电流：10 pA
- 低静态电流：每通道70 μA
- 单位增益稳定
- 内置RFI和EMI滤波器
- 最低可在2.5 V电源电压下工作
- 由于电阻性开环输出阻抗，在更高容性负载下更易于稳定
- 扩展温度范围：-40℃至125℃
应用领域
- 针对AEC-Q100 1级应用进行优化
- 信息娱乐和仪表盘
- 被动安全系统
- 车身电子和照明
- 混合动力/电动汽车逆变器和电机控制
- 车载（OBC）和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统（ADAS）
- 单电源、低端、单向电流检测电路
