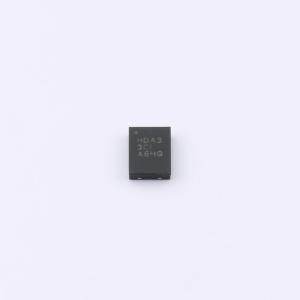

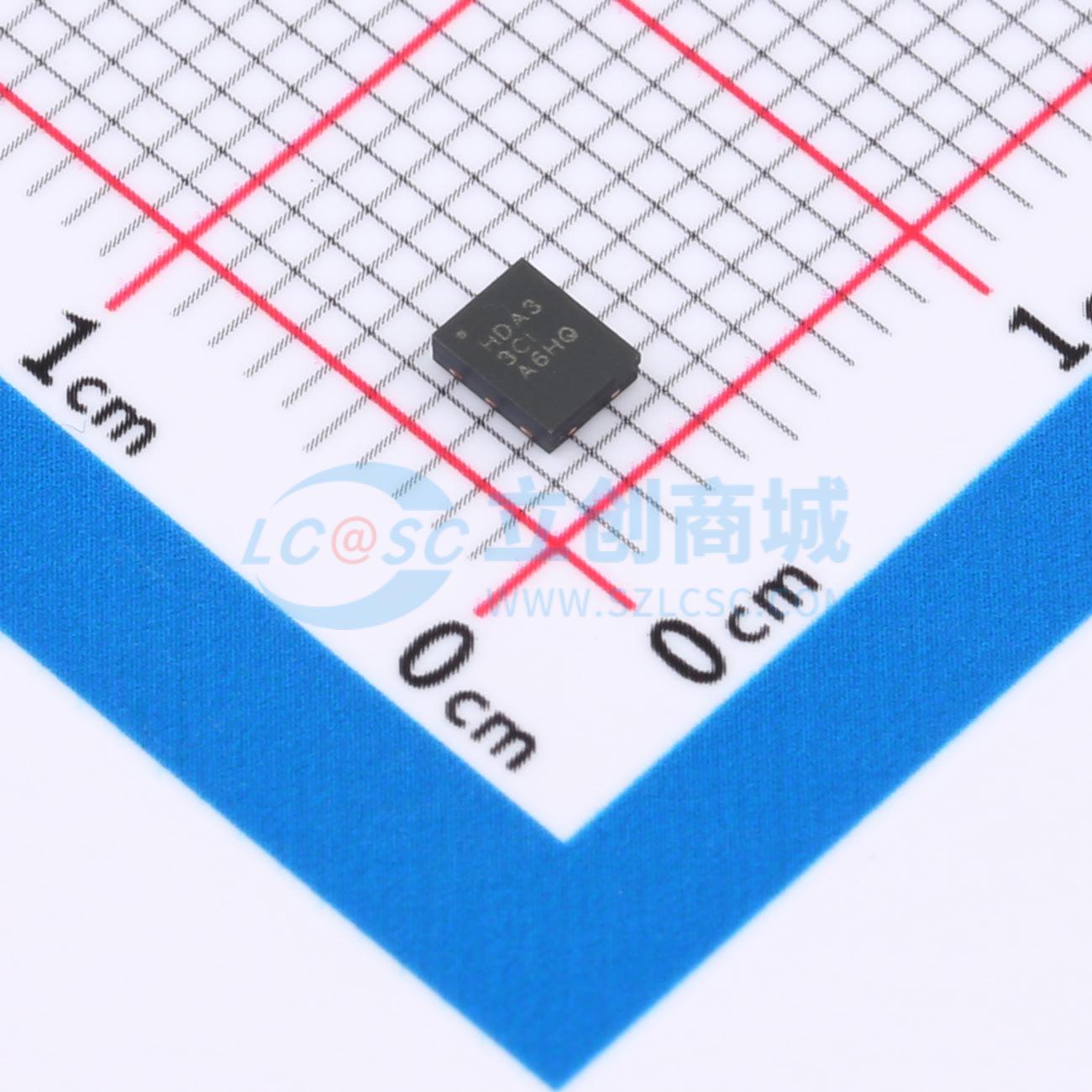

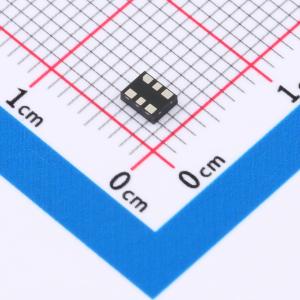

LMK6DA15552ADLET

高性能差分和单端输出振荡器，支持以下范围内的任意固定频率： LMK6D：1MHz 至 400MHz，LVDS 输出 LMK6H：1MHz 至 400MHz，HCSL 输出 LMK6P：1MHz 至 400MHz，LVPECL 输出 LMK6C：1MHz 至 200MHz，LVCMOS 输出

超低抖动： LMK6D/LMK6H/LMK6P：在 156.25MHz（12kHz 至 20MHz）时，典型 RMS 抖动为 100fs，最大为 125fs LMK6C：在 100MHz（12kHz 至 20MHz）时，典型 RMS 抖动为 350fs，最大为 500fs LMK6H：符合 PCIe Gen 1 至 Gen 6 标准

德州仪器的体声波（BAW）是一种微谐振器技术，可将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。与其他基于硅的制造工艺一样，BAW 完全在德州仪器工厂进行设计和制造。

LMK6x 器件是一款超低抖动、固定频率振荡器，采用 BAW 作为谐振源。该器件在工厂根据特定操作模式进行编程，包括频率、电压、输出类型和功能引脚。凭借高性能分数分频器，LMK6x 能够在指定范围内产生任意频率，为所有频率需求提供单一器件系列。

该器件的高性能时钟、机械稳定性、灵活性和小封装选项适用于电信、数据和企业网络以及工业应用中高速 SERDES 的参考时钟和核心时钟。

• 超低抖动：
  • LMK6D/LMK6H/LMK6P：在 156.25MHz（12kHz 至 20MHz）时，典型 RMS 抖动为 100fs，最大为 125fs
  • LMK6C：在 100MHz（12kHz 至 20MHz）时，典型 RMS 抖动为 350fs，最大为 500fs
• LMK6H：符合 PCIe Gen 1 至 Gen 6 标准
• 采用 BAW 作为谐振源
• 在工厂根据特定操作模式进行编程，包括频率、电压、输出类型和功能引脚
• 凭借高性能分数分频器，能够在指定范围内产生任意频率

• 56G/112G PAM4 时钟
• 100G/200G/400G/800G 光传输网络和相干光学
• 网络设备、交换机、路由器、线卡、SAN、数据中心和基带单元（BBU）
• 符合 PCIe Gen 1 至 Gen 6 标准的参考时钟
• 工业应用
• 测试与测量
• ASIC、FPGA、MCU 参考时钟
• 高性能晶体振荡器替代
