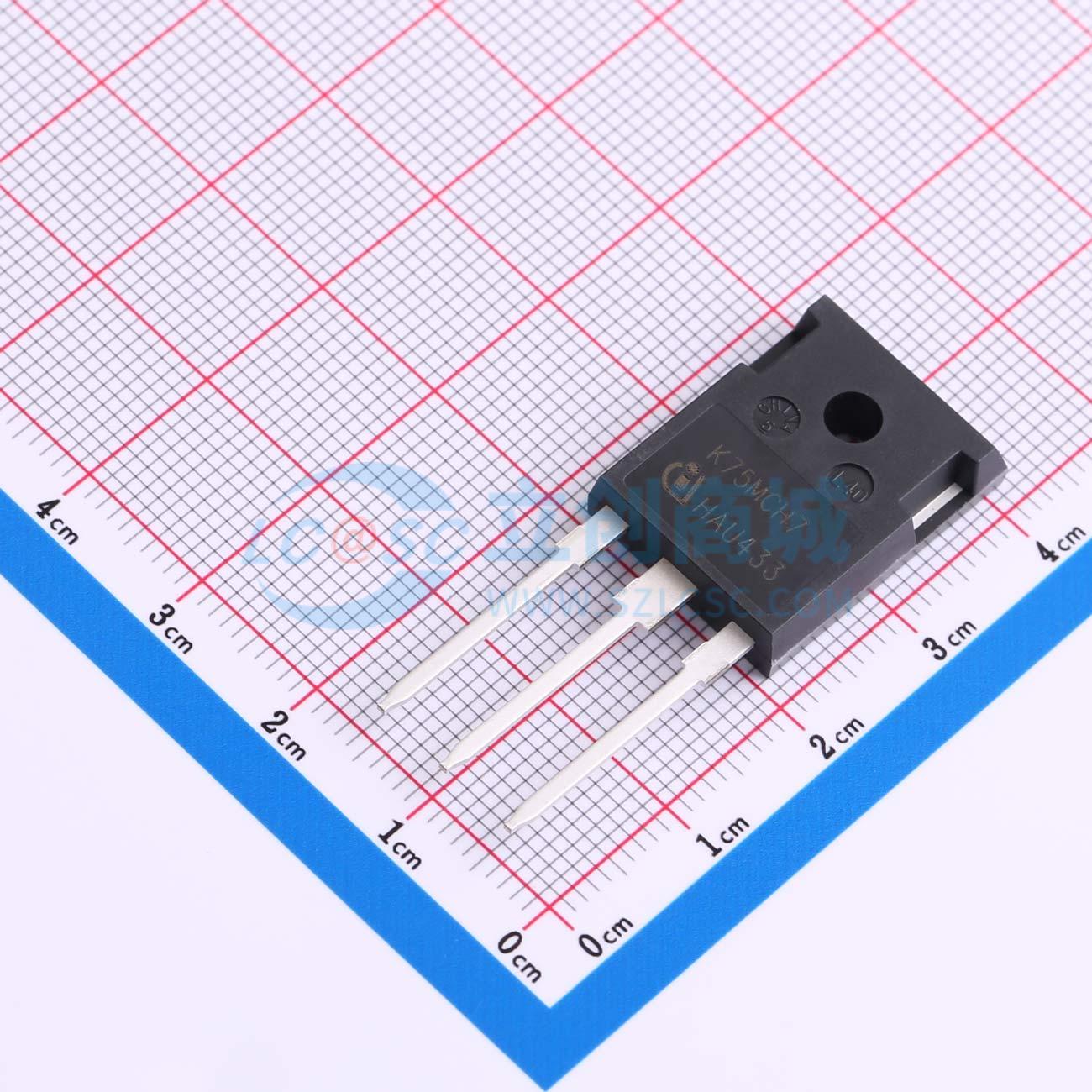

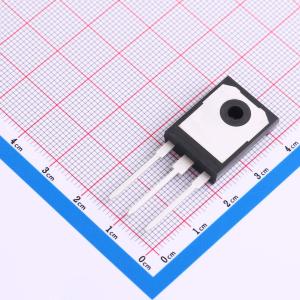

温馨提醒：图片仅供参考，商品以实物为准
IKW75N120CH7XKSA1
1.2kV 92A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VCE = 1200 V。 IC = 75 A。 最大结温 Tvjmax = 175℃。 同类最佳的高速 IGBT 与全额定电流、低 Qrr 和软换向高速二极管共封装。 低饱和电压 VCEsat = 1.7 V（Tvj = 25℃ 时）。 针对高速硬开关拓扑（2-L 逆变器、3-L NPC T 型等）的高效率进行了优化。应用：工业 UPS。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW75N120CH7XKSA1
- 商品编号
- C20191520
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 92A | |
| 耗散功率(Pd) | 549W | |
| 集射极饱和电压(VCE(sat)) | 2.15V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@1.2mA | |
| 栅极电荷量(Qg) | 535nC@75A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 527ns | |
| 导通损耗(Eon) | 4.22mJ | |
| 关断损耗(Eoff) | 1.66mJ | |
| 反向恢复时间(Trr) | 145ns | |
| 工作温度 | -40℃~+175℃ |
